| Τρόπος εισαγωγής: | Μονόφαση εισόδου δύο καλωδίων | Τάση εισόδου: | 85Vac έως 300Vac |
|---|---|---|---|
| Ονομαστική εισροή: | 100Vac έως 120Vac 200Vac έως 240Vac | Εύρος συχνοτήτων: | 45Hz-66Hz |
| Μέγιστο ρεύμα εισαγωγής: | ≤ 24A | Ρεύμα κύματος: | Συμμορφώνονται με τα κριτήρια: ETSI300132-3 |
| Απόδοση: | ≥96,6%@σημεία τιμή | Παράγοντας ισχύος: | ≥ 0,99@220Vac 20-100% φορτίο |

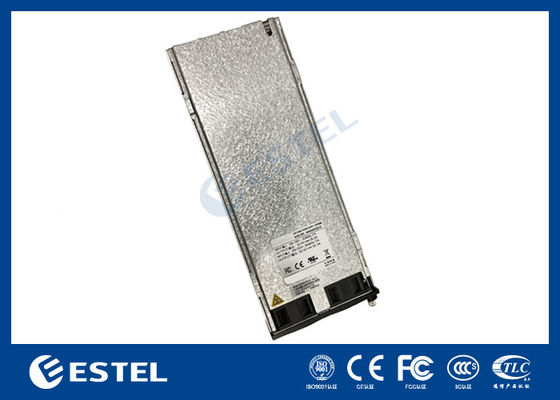

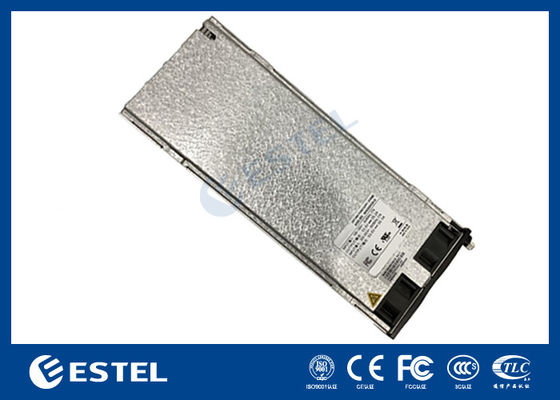

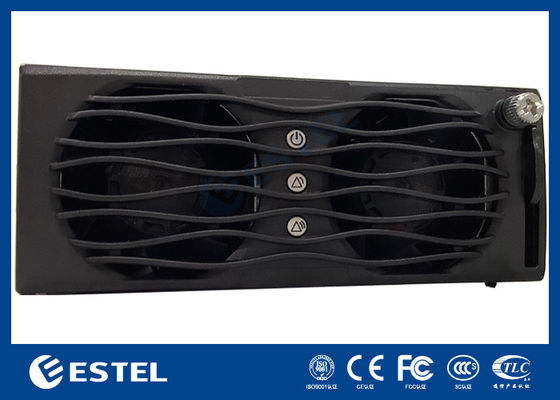

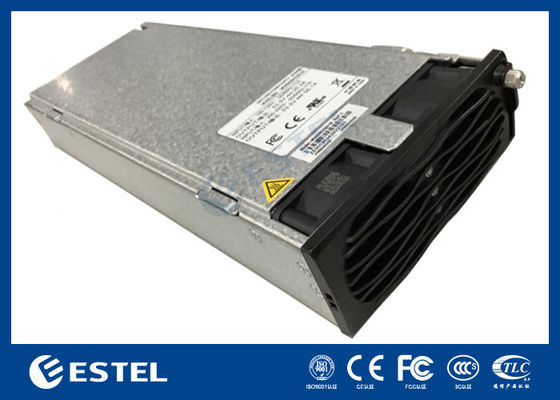

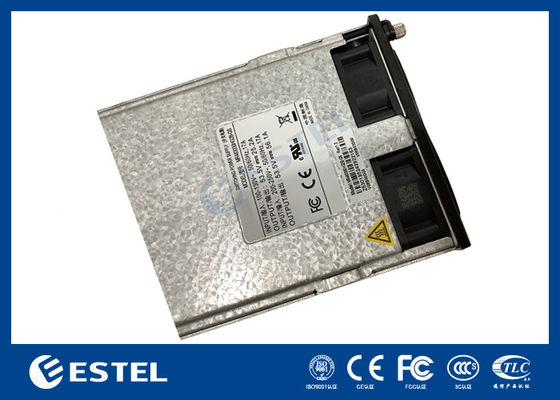

MR484000SG1 75A Υψηλής Απόδοσης Ενότητα Ενέργειας Επικοινωνίας 96 τοις εκατό Απόδοση Ευρεία Έκδοση 85 300VAC Εναλλακτικός θερμός
1Ηλεκτρικές προδιαγραφές
1.1 Χαρακτηριστικά εισόδου
| Τρόπος εισόδου | Μονόφαση εισόδου δύο καλωδίων |
| Η τάση εισόδου | 85Vac έως 300Vac |
| Ονομαστική τάση εισόδου | 110Vac / 220Vac |
| Ονομαστική εισροή | 100Vac έως 120Vac 200Vac έως 240Vac |
| Περιοχή συχνοτήτων | 45 Hz-66 Hz |
| Μέγιστο ρεύμα εισόδου | ≤ 24A |
| Το ρεύμα αύξησης | Συμμορφώνονται με τα κριτήρια: ETSI300132-3 |
| Η αποτελεσματικότητα της | ≥96,6%@σημεία τιμή |
| Ο συντελεστής ισχύος | ≥ 0,99@220Vac 20-100% φορτίο |
| Το ρεύμα εισόδου είναι THD |
< 3% @≥ 50% φορτίο < 8% @≥ 20% φορτίο |
| ρεύμα διαρροής | < 3,5mA@264Vac |
| Κατηγορία ισχύος |
Δυνατότητα ρύθμισης (176Vac~300Vac υπερβολική ισχύς· 176Vac·85Vac γραμμική μείωση σε 1600W, ειδική ως καμπύλη ορίου ισχύος εισόδου) |
| Εισάγετε την ασφάλεια | Δοκιμαστική συσκευή |
| Μέγιστη τάση εισόδου | 320Vac ((Η παροχή ενέργειας δεν πρέπει να είναι κατεστραμμένη) |
| Χρόνος διατήρησης της απενεργοποίησης | 10 ms |
Σημείωση: 1. Η ελάχιστη τάση εκκίνησης είναι μικρότερη από 95VAC.
1.2 Χαρακτηριστικά παραγωγής
1.2.1 ρύθμιση τάσης εξόδου και ρεύματος Ποσοστό
| Η τάση εξόδου | +53,5Vdc |
| Αξία ρύθμισης τάσης εξόδου | +53,5±0,1Vdc |
| Ρυθμιζόμενο εύρος τάσης εξόδου | +42Vdc+58Vdc |
| Στον βαθμό ανισορροπίας της ομοιόμορφης ροής | ≤ ± 3% |
| Επίδραση της πηγής | ±0,1% |
| Επιπτώσεις φορτίου | ±0,5% |
| Ακριβότητα σταθερής ροής | ≤ ± 0,8A |
| Ακριβότητα ρύθμισης τάσης | ± 0,6% |
| Ελάχιστο ρεύμα | 0Α |
| Κατηγοριοποιημένο ρεύμα | 75Α |
| Σημαντικό ρεύμα | 81.3Α |
| Συντελεστής θερμοκρασίας (1/°C) | ≤ ± 0,02% |
| Κατανάλωση ισχύος σε κατάσταση αναμονής | ≤ 5W |
| Μέγιστο χωρητικό φορτίο | 4000uF |
| Μέγιστος αριθμός παράλληλων | 31 |
Σημείωση: Η ρύθμιση του ρεύματος εξόδου και η διακοπή της επικοινωνίας της μονάδας διορθωτή είναι οι ακόλουθες:
1) Το ρεύμα εξόδου της μονάδας διορθωτή μπορεί να ρυθμιστεί σύμφωνα με την εντολή ρεύματος.
2) Εάν η επικοινωνία μεταξύ της μονάδας διορθωτή και της μονάδας παρακολούθησης διακοπεί για περισσότερο από 1 λεπτό, η έξοδος της μονάδας διορθωτή επιστρέφει αυτόματα σε 53.5V και η κατάσταση της
απεριόριστη ροή.
1.2.2 Έκδοση κυματισμό και θόρυβο
| Ρίππλ και θόρυβος (πίκ-πίκ) |
| ≤ 200mVp-p |
Σημείωση: 1) Δοκιμή κυματισμού και θορύβου: πλάτος ζώνης κυματισμού και θορύβου που ορίζεται σε 20 MHz.
1.2.3 Δυναμική εξόδου απάντηση
|
Η τάση Υπερβολική |
Πηδήξτε. κλίση | Η αλλαγή φορτίου | Χρόνος ανάκαμψης |
|
+53,5V±5% |
0.1A/us |
25% έως 50% 50%-75% |
≤ 200us (± 0,6%) |
| +58V | 0.1A/us | 0%-100% |
/(Δεν ενεργοποιεί υπερτάσεις Προστασία |
Σημείωση: κύκλος άλματος φορτίου 4 ms.
1.2.4 Υπερβολική ισχύς της ισχύος παραγωγής
| Η τάση εξόδου | Υπερβολική τάση | |
| μπότα | Να γυρίσω - Ναι. Κλείσε | |
| +53,5V | ≤ 1% | ≤ 1% |
Σημείωση: Πεδίο φορτίου κατά τη διάρκεια της δοκιμής: από το ελάχιστο έως το μέγιστο.
1.2.5 Χρόνος καθυστέρησης εκκίνησης
| Η τάση εξόδου | 220Vac@25°C |
| +53,5V | 3S ~ 8S |
Σημείωση: Ο χρόνος καθυστέρησης εκκίνησης είναι ο χρόνος από την έναρξη ισχύος εναλλασσόμενου ρεύματος έως την τάση εξόδου 42VDC.
1.2.6 Μετατροπή ισχύος
| Τεχνολογία | Αποδόσεις Δύναμη |
| 200Vac290Vac | 4350W |
| 176Vac~200Vac | Γραμμική υποτίμηση |
| 176Vac | 4000W |
| 85 Βακ ∙ 176Βακ | Γραμμική υποτίμηση |
| 85Vac | 1600W |
Η έξοδος 53,5 ~ 58V βασίζεται στην ανώτατη ισχύ, και η έξοδος 42 ~ 53,5V βασίζεται στα εξωτερικά χαρακτηριστικά και το αναλογικό όριο ισχύος
Το παραπάνω είναι μια καμπύλη που περιορίζει τη μέγιστη ισχύ εξόδου σύμφωνα με την τάση εισόδου.
θεωρητικές οριακές τιμές και το πραγματικό όριο θα έχει μια ορισμένη απόκλιση λόγω της ακρίβειας της τάσης εισόδου (±2V), της ακρίβειας της τάσης εξόδου (±0,6%) και της ακρίβειας του ρεύματος εξόδου (0,8A) ·Το σφάλμα τάσης του σημείου μετατροπής ισχύος είναι < ± 2V.
1.2.7 Χαρακτηριστικό εξόδου
Παρατηρήσεις: Οι παραπάνω είναι οι θεωρητικές οριακές τιμές, το πραγματικό όριο θα έχει μια ορισμένη απόκλιση λόγω της ακρίβειας του ρεύματος (λάθος ρεύματος <±0,8A).
1.2.7 Χρόνος καθυστέρησης εκκίνησης
| Η τάση εξόδου | 220Vac@25°C |
| +53,5V | 3S ~ 8S |
Σημείωση: Ο χρόνος καθυστέρησης εκκίνησης είναι ο χρόνος από την ενεργοποίηση εναλλασσόμενης ισχύος έως την τάση εξόδου σε 42
1.2.8 καμπύλη πτώσης υπερθερματισμού
|
Η θερμοκρασία |
Σημείωση |
| ≤ 45°C | Με την έξοδο |
| 45°C έως 75°C | Γραμμική υποτίμηση |
| > 75°C | Κλείσιμο, μετά από κλείσιμο μετά την ανάκτηση της επιστροφής της θερμοκρασίας > |
Σημείωση:
Η είσοδος είναι μεγαλύτερη από 200Vac, η έξοδος 53,5 ~ 58V βασίζεται στην ανώτερη ισχύ, και η έξοδος 42 ~ 53,5V βασίζεται στα εξωτερικά χαρακτηριστικά και τον λόγο του ορίου ισχύος.
Η είσοδος είναι μικρότερη από 200Vac και η έξοδος 53,5 ~ 58V περιορίζεται ανάλογα με το όριο ισχύος εισόδου· η έξοδος 42 ~ 53.5V είναι περιορισμένη ανάλογα με τα εξωτερικά χαρακτηριστικά και το όριο ισχύος εισόδου.
Τα παραπάνω είναι οι θεωρητικές οριακές τιμές και το πραγματικό όριο θα έχει μια ορισμένη απόκλιση λόγω της ακρίβειας της θερμοκρασίας περιβάλλοντος (±2°), της ακρίβειας της τάσης εισόδου (±2V), της ακρίβειας της τάσης εξόδου (±0.6%) και ακρίβεια ρεύματος εξόδου (0.8Α) Το σφάλμα της θερμοκρασίας περιβάλλοντος του ονομαστικού σημείου είναι μικρότερο από ±2°C.
1.2.9 Η τάση θορύβου
| Η τάση θορύβου | Το μέγιστο | Σημείωση |
| Το τηλέφωνο ζυγίζει την τάση θορύβου | ≤ 2mV | |
| Τεχνολογία | ≤ 50mV | 3.4 ̇ 150KHz |
| ≤ 20mV | 150·30000KHz | |
| Διακριτή τάση θορύβου | ≤ 5mV | 3.4 ̇ 150KHz |
| ≤ 3mV | 150 ̇ 200 kHz | |
| ≤ 2mV | 200 ̇ 500 kHz | |
| ≤ 1mV | 500·30000KHz |
1.3 Προστατευτική λειτουργία
1.3.1 Λεπτοκύκλωμα εξόδου- Ναι. προστασία
| τάση εξόδου | Σημείωση |
| +53,5V | Μακροπρόθεσμο βραχυκύκλωμα, μπορεί να αποκατασταθεί αυτόματα μετά από βραχυκύκλωμα εξαφανίστηκε |
1.3.2 Υπερήταση εξόδου προστασία
Η προστασία από υπερτάσεις μπορεί να διαιρεθεί σε εσωτερική και εξωτερική προστασία από υπερτάσεις.τις κλειδαριές των ενότητεςΕάν η εξωτερική τάση είναι μεγαλύτερη από 63VDC και διαρκεί περισσότερο από 500ms, η μονάδα είναι κλειδωμένη.Και μετά το ρεύμα ξανά., ώστε το ρεύμα να μπορεί να λειτουργήσει ξανά.
1.3.3 Έκδοση προειδοποίηση χαμηλής τάσης
Το εύρος είναι 37VDC ~ 39VDC. Όταν είναι χαμηλότερο από την τιμή συναγερμού υποτάσεως, θα εκπέμπει κανονικά και θα αναφέρει συναγερμό.
1.3.4 Υπερτάσεις εισόδου Προς το παρόνΕπικοινωνία
| Η τάση εισόδου | Σημείωση |
| 310±10Vac | Η έξοδος είναι εκτός, η τάση μπορεί να ανακτηθεί μετά από φυσιολογική |
| Επιστροφή σημείου ανάκτησης > 10V |
Σημείωση: Η προστασία κατά της υπερτάσης εισόδου δοκιμάζεται σε ονομαστικό φορτίο 75A.
1.3.5 Εισαγωγή χαμηλή τάση προστασία
| Η τάση εισόδου | Σημείωση |
| 80±5Vac | Η έξοδος είναι εκτός, η τάση μπορεί να ανακτηθεί μετά από φυσιολογική |
| 80Vac-95Vac | Επιστροφή σημείου ανάκτησης εξόδου >;5V |
1.3.6 Υπερισσότερη θερμοκρασίαπροστασία
| Θερμοκρασία | Σημείωση |
| ≤ 45°C | Η μονάδα μπορεί να παράγει τη μέγιστη ισχύ εξόδου χωρίς προστασία από υπερθερμοκρασία και η μονάδα λειτουργεί κανονικά. |
| 45°C έως 75°C | Η ισχύς της μονάδας μειώνεται γραμμικά σε 2000W |
| > 75°C | Κλείσιμο, διαφορά θερμοκρασίας αυτοανάκτησης μετά τη διακοπή λειτουργίας > 10 °C |
1.4 Λειτουργία επικοινωνίας μεταξύ διορθωτής μονάδα και παρακολούθηση Μονάδα
Η λειτουργία επικοινωνίας CAN bus υιοθετείται μεταξύ της μονάδας διορθωτή και της μονάδας παρακολούθησης, η οποία υποστηρίζει την απομακρυσμένη αναβάθμιση της έκδοσης λογισμικού και η διεύθυνση της μονάδας μπορεί να οριστεί μέσω του
Δελτίο διευθύνσεων.
Μετά τη διακοπή της επικοινωνίας μεταξύ της μονάδας ευθυγράμμισης και της παρακολούθησης για 1 λεπτό,η μονάδα διορθωτή ενεργοποιείται και οι οριακές τιμές τάσης εξόδου και ρεύματος επιστρέφουν στις προεπιλεγμένες τιμές.
Η διεπαφή CAN στη μονάδα ευθυγραμμιστή πρέπει να σχεδιάζεται μεμονωμένα.
Οι κύριες πληροφορίες παρακολούθησης της μονάδας διορθωτή είναι οι ακόλουθες:
1) Λειτουργία ρύθμισης τάσης και ρύθμισης ρεύματος: για την κάλυψη των απαιτήσεων πλωτής φόρτισης της μπαταρίας και για την κάλυψη των απαιτήσεων ρύθμισης τάσης.
2) Ελέγχος μηχανής διακόπτη με ενιαίο μοντέλο·
3) Πληροφοριακή ανατροφοδότηση για την προστασία και τον συναγερμό:
Λάθος παροχής: Λάθος παροχής (έκβαση εναλλασσόμενου ρεύματος πάνω από τάση),
Προστασία της μονάδας: προειδοποίηση θερμοκρασίας.
Απάτη της μονάδας: δεν υπάρχει έξοδος που να οφείλεται σε διακοπή λειτουργίας λόγω υπερτάσης, διακοπής λειτουργίας του ανεμιστήρα, διακοπής λειτουργίας λόγω υπερβολικής θερμοκρασίας ή σε άλλους εσωτερικούς λόγους της μονάδας.
(Η μονάδα βρίσκεται σε κατάσταση χειμερίας νάρκης και διακοπής λειτουργίας και η διακοπή τροφοδοσίας από το δίκτυο δεν αναφέρεται στο σφάλμα της μονάδας).
1.5 LED
Ο δείκτης LED τροφοδοσίας εγκαθίσταται στο πλάι του πίνακα τροφοδοσίας.
| υποχρεωτικό σήμα | Φως δείκτη | φυσιολογικό | Ασθένεια | Ασυνήθιστος λόγος |
| Δείκτης λειτουργίας ισχύος | χρώμα | Πολιτεία | Πολιτεία | Αποτυχία τροφοδοσίας (χωρίς είσοδο εναλλασσόμενου ρεύματος, χωρίς είσοδο εναλλασσόμενου ρεύματος πάνω από την τάση), μονάδα χωρίς έξοδο. |
| Φως προειδοποίησης | πράσινο | φωτεινό | να καταστρέψει | Προειδοποίηση θερμοκρασίας (η θερμοκρασία του περιβάλλοντος υπερβαίνει τους 65 °C μετά την απενεργοποίηση της θερμοκρασίας). Αποκλεισμός αδρανής λειτουργίας (η μονάδα ανάβει μόνο το φως του δείκτη συναγερμού, η μονάδα δεν αναφέρει συναγερμό).Διακοπή επικοινωνίας (φως προειδοποίησης) Προειδοποίηση υπερτάσης εισόδου (η τάση εισόδου είναι άνω των 290VAC ~ προστασία από υπερτάσεις). |
| Φως βλάβης | Χουάνγκ | να καταστρέψει | φωτεινό | Υπερτάσεις εισόδου, υποτάσεις εισόδου, υπερτάσεις εξόδου, υπερτάσεις λεωφορείου, υποτάσεις λεωφορείου, βλάβη ανεμιστήρα, υπερθερμοκρασία περιβάλλοντος, σφάλμα τύπου τάσης εισόδου,δειγματοληψία θερμοκρασίας περιβάλλοντος ανωμαλία NTC, εισροή υπερυψωμένης τάσης. |
2. Απομόνωση ΔοκιμαστικόΜάντι
2.1 Απομόνωση Αντίσταση
| εισροή-εξοπλισμός |
Δοκιμαστική τάση 500VDC, αντίσταση μόνωσης ≥ 2M (κανονική ατμοσφαιρική πίεση, θερμοκρασία δωματίου, σχετική υγρασία < 90%, χωρίς συμπύκνωση) |
| Εισαγωγή στην προστατευόμενη περιοχή | |
| Έξοδος στην προστατευόμενη περιοχή |
2.2 Ανθεκτικό σε υψηλή τάση
| εισροή-εξοπλισμός | Συνεχή τάση 4240VDC1 λεπτό ≤1mA |
|
Εισαγωγή προστατευόμενη περιοχή |
Συνεχή τάση 2120VDC 1 λεπτό ≤1mA |
|
Εξαγωγή στην προστατευόμενη περιοχή |
Αντίστοιχη τάση συνεχούς ρεύματος 710VDC 1 λεπτό ≤1mA |
Σημείωση: εάν το κύκλωμα διαθέτει συσκευή προστασίας από κεραυνό, η δοκιμή τάσης πρέπει να εκτελείται μετά το άνοιγμα του ηλεκτρικού σωλήνα διαχωρισμού, οι γραμμές εισόδου πρέπει να συνδέονται σύντομα (L&N) μεταξύ τους,και όλες οι γραμμές εξόδου θα πρέπει να είναι σύντομη συνδεθεί μεταξύ τους.
3. Πρότυπα ασφαλείας
Η ασφάλεια τροφοδοσίας ενέργειας πληροί τα ακόλουθα πρότυπα:
GB4943
Δελτίο ΕΚΑΧ/ΕΝ 60950 IEC/EN 62368-1
Πιστοποίηση ασφάλειας τροφοδοσίας:
Πιστοποίηση CE (απαιτήσεις της οδηγίας LVD και EMC)
