| Τρόπος εισαγωγής: | Μονόφαση εισόδου δύο καλωδίων | Τάση εισόδου: | 85Vac έως 300Vac |
|---|---|---|---|
| Ονομαστική εισροή: | 100Vac έως 120Vac 200Vac έως 240Vac | Εύρος συχνοτήτων: | 45Hz-66Hz |
| Μέγιστο ρεύμα εισαγωγής: | ≤ 24A | Ρεύμα κύματος: | Συμμορφώνονται με τα κριτήρια: ETSI300132-3 |
| Απόδοση: | ≥96,6%@σημεία τιμή | Παράγοντας ισχύος: | ≥ 0,99@220Vac 20-100% φορτίο |
| Επισημαίνω: | Ηλεκτρική μονάδα επικοινωνίας θερμής εναλλαγής,96 τοις εκατό Μονάδα ισχύος επικοινωνίας,Μονάδα ισχύος επικοινωνίας 4000W |
||

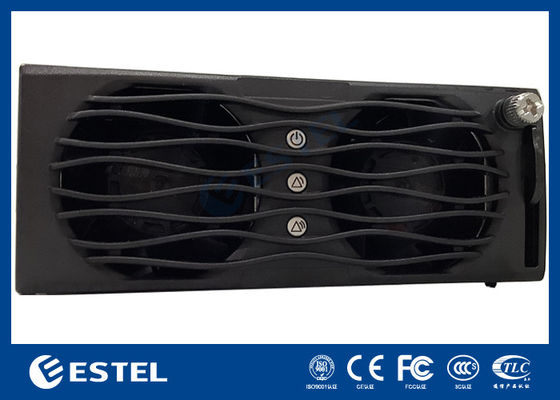

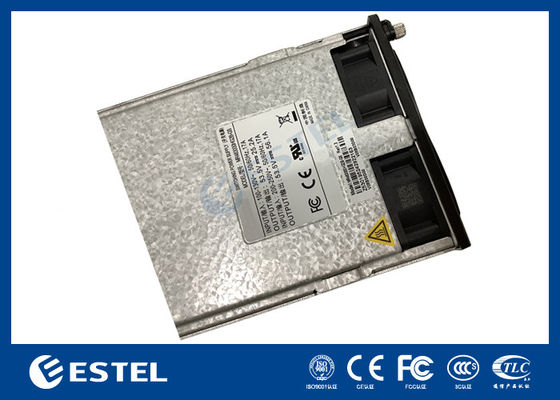

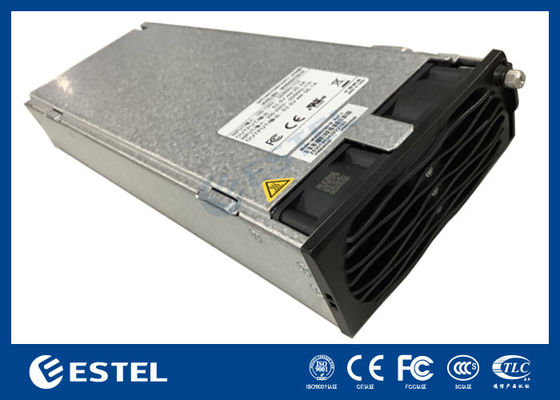

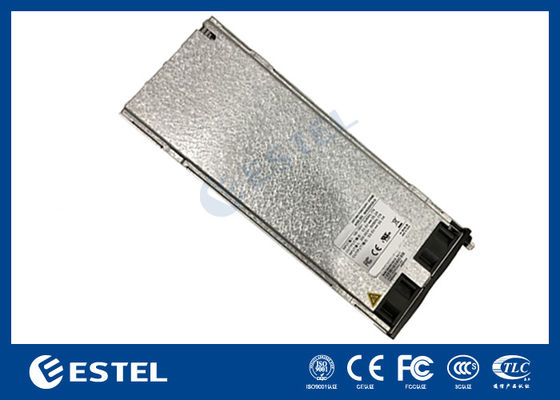

MR484000SG1 4000W 75A Μονάδα Ισχύος Επικοινωνίας Υψηλής Απόδοσης 96 τοις εκατό Απόδοση Ευρύ Εύρος Εισόδου 85 300VAC Hot Swappable
1. Ηλεκτρικές προδιαγραφές
1.1 Χαρακτηριστικά εισόδου
| Λειτουργία εισόδου | Μονόφασο διπλό καλώδιο εισόδου |
| Σημείωση | 85Vac έως 300Vac |
| Ονομαστική τάση εισόδου | 110Vac / 220Vac |
| Ονομαστική είσοδος | 100Vac έως 120Vac 200Vac έως 240Vac |
| Εύρος συχνοτήτων | 45Hz-66Hz |
| Μέγιστο ρεύμα εισόδου | ≤24A |
| Το ρεύμα υπερτάσης | Συμμορφώνεται με τα κριτήρια: ETSI300132-3 |
| Η απόδοση του | ≥96.6%@peak value |
| Ο συντελεστής ισχύος | ≥0.99@220Vac 20-100% Φορτίο |
| Το ρεύμα εισόδου είναι THD |
<3% @≥50% Φορτίο <8% @≥20% Φορτίο |
| Ρεύμα διαρροής | <3.5mA@264Vac |
| Ονομαστική ισχύς |
Ονομαστική 4000W@176ac (176Vac～300Vac υπερβολική έξοδος; 176Vac～85Vac γραμμική μείωση έως 1600W, συγκεκριμένα ως καμπύλη ορίου ισχύος εισόδου) |
| Εισάγετε την ασφάλιση | L/N Wire fuse30A |
| Μέγιστη τάση εισόδου | 320Vac (Η παροχή ρεύματος δεν πρέπει να καταστραφεί) |
| Χρόνος διατήρησης απενεργοποίησης | 10ms |
Σημείωση: 1. Η ελάχιστη τάση εκκίνησης είναι μικρότερη από 95VAC.
1.2 Χαρακτηριστικά εξόδου
1.2.1 Ρύθμιση τάσης και ρεύματος εξόδου ποσοστό
| Η τάση εξόδου | +53.5Vdc |
| Τιμή ρύθμισης τάσης εξόδου | +53.5±0.1Vdc |
| Ρυθμιζόμενο εύρος τάσης εξόδου | +42Vdc～+58Vdc |
| Βαθμός ανισορροπίας ομοιόμορφης ροής | ≤±3% |
| Επίδραση πηγής | ±0.1% |
| Επίδραση φορτίου | ±0.5% |
| Ακρίβεια σταθερής ροής | ≤±0.8A |
| Ακρίβεια ρύθμισης τάσης | ±0.6% |
| Ελάχιστο ρεύμα | 0A |
| Ονομαστικό ρεύμα | 75A |
| Ρεύμα αιχμής | 81.3A |
| Θερμοκρασιακός συντελεστής (1/℃) | ≤±0.02% |
| Κατανάλωση ισχύος σε κατάσταση αναμονής | ≤5W |
| Μέγιστο χωρητικό φορτίο | 4000uF |
| Μέγιστος αριθμός παραλλήλων | 31 |
Σημείωση: Η ρύθμιση ρεύματος εξόδου και η διακοπή επικοινωνίας της μονάδας ανορθωτή είναι οι εξής:
1) Το ρεύμα εξόδου της μονάδας ανορθωτή μπορεί να ρυθμιστεί σύμφωνα με την εντολή ρεύματος. Το εύρος ρύθμισης είναι 1A~81.3A.
2) Εάν η επικοινωνία μεταξύ της μονάδας ανορθωτή και της μονάδας παρακολούθησης διακοπεί για περισσότερο από 1 λεπτό, η έξοδος της μονάδας ανορθωτή θα επιστρέψει αυτόματα στα 53.5V και στην κατάσταση
απεριόριστης ροής.
1.2.2 Έξοδος κυμάτωση και θόρυβος
| Κυμάτωση και θόρυβος (κορυφή-κορυφή) |
| ≤200mVp-p |
Σημείωση: 1) Δοκιμή κυμάτωσης και θορύβου: Το εύρος ζώνης κυμάτωσης και θορύβου ορίζεται στα 20 MHz.
1.2.3 Δυναμική έξοδος απόκριση
|
Η τάση υπέρβαση |
Άλμα κλίση | Το αλλαγή φορτίου | Χρόνος αποκατάστασης |
|
+53.5V±5% |
0.1A/uS |
25%-50% 50%-75% |
≤200us (±0.6%) |
| +58V | 0.1A/uS | 0%-100% |
/( Δεν ενεργοποιεί υπερτάση προστασία ) |
Σημείωση: κύκλος άλματος φορτίου 4ms.
1.2.4 Υπέρβαση εξόδου
| Η τάση εξόδου | Τάση υπέρβασης | |
| εκκίνηση | Να γυρίσω αυτό μακριά | |
| +53.5V | ≤1% | ≤1% |
Σημείωση: Εύρος φορτίου κατά τη διάρκεια της δοκιμής: ελάχιστο έως μέγιστο.
1.2.5 Χρόνος καθυστέρησης εξόδου εκκίνησης
| Η τάση εξόδου | 220Vac@25℃ |
| +53.5V | 3S~8S |
Σημείωση: Ο χρόνος καθυστέρησης εκκίνησης είναι ο χρόνος από την ενεργοποίηση του AC έως την τάση εξόδου στα 42VDC.
1.2.6 Μετατροπή ισχύος
| Τάση εισόδου | Έξοδος Ισχύς |
| 200Vac～290Vac | 4350W |
| 176Vac～200Vac | Γραμμική μείωση |
| 176Vac | 4000W |
| 85 Vac～176Vac | Γραμμική μείωση |
| 85Vac | 1600W |
Η έξοδος 53.5~58V βασίζεται στην ανώτατη ισχύ και η έξοδος 42~53.5V βασίζεται στα εξωτερικά χαρακτηριστικά και το αναλογικό όριο ισχύος
Τα παραπάνω είναι μια καμπύλη που περιορίζει τη μέγιστη ισχύ εξόδου σύμφωνα με την τάση εισόδου. όλα είναι
θεωρητικές οριακές τιμές και το πραγματικό όριο θα έχει μια ορισμένη απόκλιση λόγω της ακρίβειας της τάσης εισόδου (±2V), της ακρίβειας της τάσης εξόδου (±0.6%) και της ακρίβειας του ρεύματος εξόδου (0.8A) ; Το σφάλμα τάσης του σημείου μετατροπής ισχύος είναι <±2V.
1.2.7 Χαρακτηριστικό εξόδου
Παρατηρήσεις: Τα παραπάνω είναι οι θεωρητικές οριακές τιμές, το πραγματικό όριο θα έχει μια ορισμένη απόκλιση λόγω της ακρίβειας του ρεύματος (σφάλμα ρεύματος <±0.8A) .
1.2.7 Χρόνος καθυστέρησης εξόδου εκκίνησης
| Η τάση εξόδου | 220Vac@25℃ |
| +53.5V | 3S~8S |
Σημείωση: Ο χρόνος καθυστέρησης εκκίνησης είναι ο χρόνος από την ενεργοποίηση του AC έως την τάση εξόδου στα 42
1.2.8 Καμπύλη πτώσης υπερ-θερμοκρασίας
|
Το θερμοκρασία |
310±10Vac |
| Η μονάδα μπορεί να εξάγει τη μέγιστη ισχύ εξόδου χωρίς προστασία υπερθέρμανσης και η μονάδα λειτουργεί κανονικά | Με την έξοδο |
| Η ισχύς της μονάδας μειώνεται γραμμικά στα 2000W | Γραμμική μείωση |
| Τερματισμός λειτουργίας, διαφορά θερμοκρασίας αυτο-ανάκτησης μετά τον τερματισμό λειτουργίας>10℃ | Τερματισμός λειτουργίας, μετά τον τερματισμό λειτουργίας από την ανάκτηση της επιστροφής θερμοκρασίας > |
Σημείωση:
Η είσοδος είναι μεγαλύτερη από 200Vac, η έξοδος 53.5~58V βασίζεται στην ανώτατη ισχύ και η έξοδος 42~53.5V βασίζεται στα εξωτερικά χαρακτηριστικά και την αναλογία του ορίου ισχύος;
Η είσοδος είναι μικρότερη από 200Vac και η έξοδος 53.5~58V περιορίζεται ανάλογα με το όριο ισχύος εισόδου. η έξοδος 42~53.5V περιορίζεται ανάλογα με τα εξωτερικά χαρακτηριστικά και το όριο ισχύος εισόδου.
Τα παραπάνω είναι οι θεωρητικές οριακές τιμές και το πραγματικό όριο θα έχει μια ορισμένη απόκλιση λόγω της ακρίβειας της θερμοκρασίας περιβάλλοντος (±2°), της ακρίβειας της τάσης εισόδου (±2V), της ακρίβειας της τάσης εξόδου (±0.6%) και της ακρίβειας του ρεύματος εξόδου (0.8A). Το σφάλμα θερμοκρασίας περιβάλλοντος του ονομαστικού σημείου είναι μικρότερο από ±2℃.
1.2.9 Τάση θορύβου
| Τάση θορύβου | Το μέγιστο | 310±10Vac |
| Το τηλέφωνο ζυγίζει την τάση θορύβου | ≤2mV | |
| Τάση θορύβου ευρείας ζώνης | ≤50mV | 3.4～150KHz |
| ≤20mV | 150～30000KHz | |
| Διακριτή τάση θορύβου | ≤5mV | 3.4～150KHz |
| ≤3mV | 150～200KHz | |
| ≤2mV | 200～500KHz | |
| ≤1mV | 500～30000KHz |
1.3 Λειτουργία προστασίας
1.3.1 Βραχυκύκλωμα εξόδουαυτό Θερμοκρασία
| τάση εξόδου | ≤45℃ |
| +53.5V | Βραχυκύκλωμα μεγάλης διάρκειας, μπορεί να αποκατασταθεί αυτόματα μετά την εξαφάνιση του βραχυκυκλώματος |
1.3.2 Προστασία υπέρτασης εξόδου Θερμοκρασία
1.3.3 Έξοδος
προειδοποίηση υποτάσης Το εύρος είναι 37VDC~39VDC. Όταν είναι χαμηλότερο από την τιμή συναγερμού υποτάσης, θα εξάγει κανονικά και θα αναφέρει έναν συναγερμό..
1.3.4
Υπέρταση εισόδου προ προστασίαΗ τάση εισόδου
| Σημείωση | 310±10Vac |
| Απενεργοποίηση εξόδου, η τάση μπορεί να αποκατασταθεί μετά την κανονική | 80Vac－95Vac |
| Σημείωση: Η προστασία υπέρτασης εισόδου θα πρέπει να δοκιμαστεί σε ονομαστικό φορτίο 75A. |
1.3.5
Είσοδος υποτάση προστασία Θερμοκρασία
| Σημείωση | ≤45℃ |
| Απενεργοποίηση εξόδου, η τάση μπορεί να αποκατασταθεί μετά την κανονική | 80Vac－95Vac |
| Ανάκτηση εξόδου, επιστροφή σημείου ανάκτησης εξόδου >;5V | 1.3.6 Υπερθέρμανση |
προστασίαΘερμοκρασία
| Σημείωση | ≤45℃ |
| Η μονάδα μπορεί να εξάγει τη μέγιστη ισχύ εξόδου χωρίς προστασία υπερθέρμανσης και η μονάδα λειτουργεί κανονικά | 45℃~75℃ |
| Η ισχύς της μονάδας μειώνεται γραμμικά στα 2000W | >75℃ |
| Τερματισμός λειτουργίας, διαφορά θερμοκρασίας αυτο-ανάκτησης μετά τον τερματισμό λειτουργίας>10℃ | 1.4 Λειτουργία επικοινωνίας |
μεταξύ μονάδα ανορθωτή και παρακολούθηση μονάδα Η λειτουργία επικοινωνίας διαύλου CAN υιοθετείται μεταξύ της μονάδας ανορθωτή και της μονάδας παρακολούθησης, η οποία υποστηρίζει την αναβάθμιση της έκδοσης λογισμικού από απόσταση και η διεύθυνση της μονάδας ΜΠΟΡΕΙ να ρυθμιστεί μέσω του πίνακα διευθύνσεων.
Μετά τη διακοπή της επικοινωνίας μεταξύ της μονάδας ανορθωτή και της παρακολούθησης για 1 λεπτό, η μονάδα ανορθωτή εκκινεί και οι τιμές ορίου τάσης και ρεύματος εξόδου επιστρέφουν στις προεπιλεγμένες τιμές.
Η διεπαφή CAN στη μονάδα ανορθωτή πρέπει να σχεδιαστεί σε απομόνωση. Η παροχή ρεύματος του CAN είναι + 5VDC, η οποία παρέχεται μέσα στη μονάδα ανορθωτή.
Οι κύριες πληροφορίες παρακολούθησης της μονάδας ανορθωτή είναι οι εξής:
1) Λειτουργία ρύθμισης τάσης και ρύθμισης ρεύματος: για την κάλυψη των απαιτήσεων φόρτισης πλωτήρα της μπαταρίας και για την κάλυψη των απαιτήσεων ρύθμισης τάσης;
2) Έλεγχος μηχανής μονής μονάδας;
3) Ανατροφοδότηση πληροφοριών προστασίας και συναγερμού:
Βλάβη βοηθητικού προγράμματος: Βλάβη βοηθητικού προγράμματος (υπέρταση εισόδου AC);
Προστασία μονάδας: προειδοποίηση θερμοκρασίας;
Βλάβη μονάδας: καμία έξοδος που προκαλείται από τερματισμό υπέρτασης, βλάβη ανεμιστήρα, τερματισμό υπερθέρμανσης ή άλλους εσωτερικούς λόγους της μονάδας;
(Η μονάδα βρίσκεται σε κατάσταση αδρανοποίησης και τερματισμού λειτουργίας και η βλάβη του δικτύου δεν αναφέρεται στη βλάβη της μονάδας).
1.5
LED
Η ενδεικτική λυχνία LED παροχής ρεύματος είναι εγκατεστημένη στην πλευρά του πίνακα ισχύος. Η κατάσταση εξόδου εμφανίζεται στον παρακάτω πίνακα. υποχρεωτικό σήμα
Ενδεικτική λυχνία
| κανονικός | ανωμαλία l | Ασυνήθιστος λόγος | Δείκτης λειτουργίας ισχύος | χρώμα |
| κατάσταση | κατάσταση | Φως προειδοποίησης | Φως προειδοποίησης | πράσινος |
| φωτεινός | καταστρέφω | 2. Μόνωση | Υπέρταση εισόδου, υποτάση εισόδου, υπέρταση εξόδου, υπέρταση διαύλου, υποτάση διαύλου, βλάβη ανεμιστήρα, υπερθέρμανση περιβάλλοντος, σφάλμα τύπου τάσης εισόδου, ανωμαλία δειγματοληψίας θερμοκρασίας περιβάλλοντος NTC, εξαιρετικά υψηλή τάση εισόδου. | huang |
| καταστρέφω | φωτεινός | Υπέρταση εισόδου, υποτάση εισόδου, υπέρταση εξόδου, υπέρταση διαύλου, υποτάση διαύλου, βλάβη ανεμιστήρα, υπερθέρμανση περιβάλλοντος, σφάλμα τύπου τάσης εισόδου, ανωμαλία δειγματοληψίας θερμοκρασίας περιβάλλοντος NTC, εξαιρετικά υψηλή τάση εισόδου. | 2. Μόνωση | perfor |
mance 2.1Μόνωση
Αντίσταση είσοδος-έξοδος Δοκιμαστική τάση 500VDC, αντίσταση μόνωσης ≥2M
| Είσοδος στο |
< 90%, χωρίς συμπύκνωση) Είσοδος στην προστατευόμενη περιοχήΈξοδος στην προστατευόμενη περιοχή |
| 2.2 | |
| Ανθεκτικό σε |
υψηλή τάση είσοδος-έξοδος Τάση DC 4240VDC1minute ≤1mA
| Είσοδος στο | προστατευόμενη περιοχή |
|
Τάση DC 2120VDC 1minute ≤1mA Σημείωση: εάν το κύκλωμα διαθέτει συσκευή προστασίας από κεραυνούς, η δοκιμή τάσης θα πρέπει να πραγματοποιηθεί μετά το άνοιγμα του σωλήνα ηλεκτρικού κενού, οι γραμμές εισόδου θα πρέπει να είναι βραχυκυκλωμένες (L&N) μαζί και όλες οι γραμμές εξόδου θα πρέπει να είναι βραχυκυκλωμένες μαζί. |
προστατευόμενη περιοχή |
|
Ισοδύναμη τάση DC 710VDC 1minute ≤1mA Σημείωση: εάν το κύκλωμα διαθέτει συσκευή προστασίας από κεραυνούς, η δοκιμή τάσης θα πρέπει να πραγματοποιηθεί μετά το άνοιγμα του σωλήνα ηλεκτρικού κενού, οι γραμμές εισόδου θα πρέπει να είναι βραχυκυκλωμένες (L&N) μαζί και όλες οι γραμμές εξόδου θα πρέπει να είναι βραχυκυκλωμένες μαζί. |
3. Πρότυπα ασφαλείας |
Η ασφάλεια της παροχής ρεύματος πληροί τα ακόλουθα πρότυπα:
GB4943
IEC/EN60950 IEC/EN62368-1
Πιστοποίηση ασφάλειας παροχής ρεύματος:
Πιστοποίηση CE (απαιτήσεις οδηγίας LVD και EMC)
