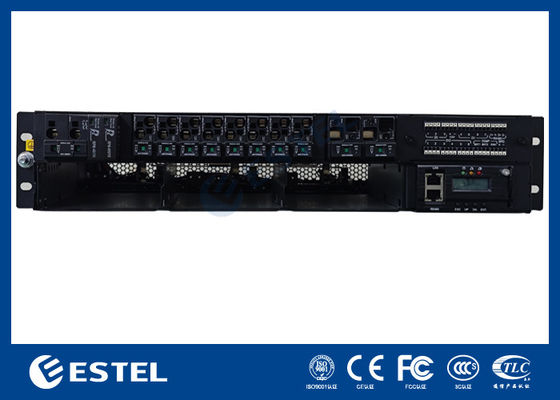

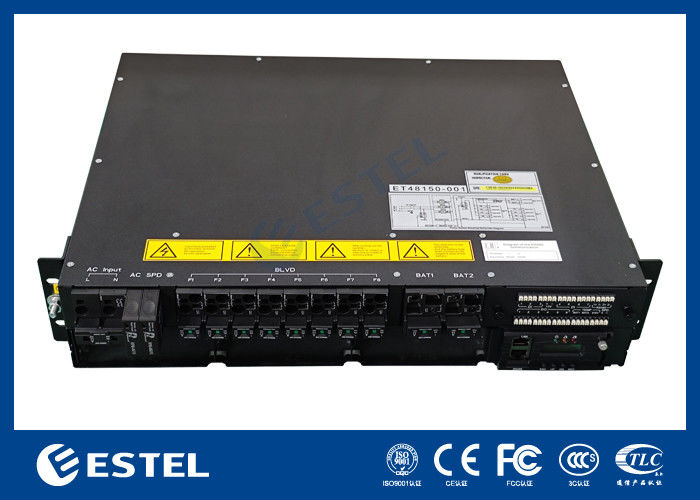

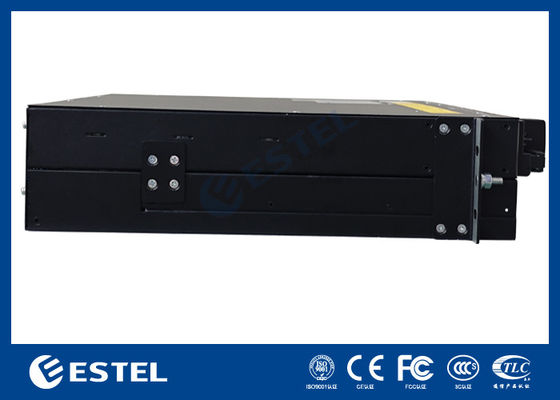

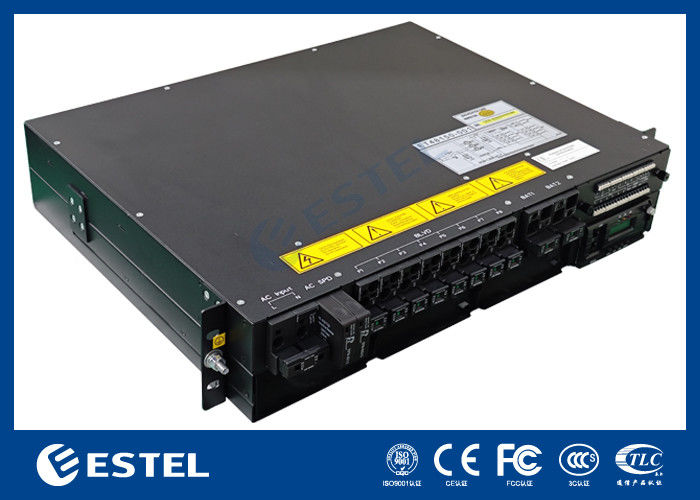

ET48200 M5E32A 2U Compact Σύστημα Ισχύος Τηλεπικοινωνιών Υψηλής Πυκνότητας 12KW Rack Βάση

ET48200 M5E32A 2U Συμπαγές Σύστημα Ισχύος Υψηλής Πυκνότητας 12KW Rack Mount for Telecom

Εισαγωγή

Το ESTEL ET48200 M5E32A είναι ένα νέο ενσωματωμένο συμπαγές τροφοδοτικό, με νέο αρχιτεκτονικό σχεδιασμό που προσφέρει μικρό μέγεθος και υψηλή πυκνότητα ισχύος (έως 12 KW σε 2U). Αυτό το σύστημα δίνει προτεραιότητα στην ευελιξία των πελατών.

Οι διακόπτες και ανορθωτές υψηλής πυκνότητας με δυνατότητα σύνδεσης επιτρέπουν την εύκολη διαμόρφωση πεδίου για την κάλυψη διαφορετικών απαιτήσεων εφαρμογών. Οι ανορθωτές της σειράς MR48 σε συνδυασμό με τον ελεγκτή MC2600 εγγυώνται ασφαλή, αξιόπιστη και ευέλικτη λειτουργία. Αρκετά συμπαγής για τα περισσότερα ντουλάπια, είναι μια ιδανική μονάδα αντικατάστασης. Χτισμένη στην αποδεδειγμένη τεχνολογία της ESTEL, η σειρά MR48 είναι έτοιμη να καλύψει τις μελλοντικές απαιτήσεις.

Βασικά Χαρακτηριστικά

• Τυπικό πλάτος 19 ιντσών, ευέλικτο.

• 2U εξαιρετικά συμπαγής σχεδιασμός, εξοικονόμηση χώρου και κόστους εγκατάστασης.

• Έξυπνη διαχείριση, ηλεκτρονική απομακρυσμένη συντήρηση, μείωση της πρόσβασης στον ιστότοπο και του κόστους συντήρησης.

• Τέλεια διαχείριση μπαταρίας για παράταση της διάρκειας ζωής της μπαταρίας.

• Παρέχει μια ποικιλία θυρών επικοινωνίας.

• Διασύνδεση LAN/RS232/RS485, LAN-SNMP, TCP/IP για την επίτευξη ευέλικτης δικτύωσης και απομακρυσμένης παρακολούθησης.

• Η μονάδα ανορθωτή και ο ελεγκτής μπορούν να εναλλάσσονται εν θερμώ, άνετη ηλεκτρονική συντήρηση.

• Ευρύ εύρος τάσης εισόδου AC (90~300Vac).

• Έξυπνη διαχείριση: η ηλεκτρονική απομακρυσμένη συντήρηση μειώνει τις επισκέψεις στον ιστότοπο και το κόστος συντήρησης.

Σενάρια εφαρμογής

• Επέκταση ιστότοπου

• Ασύρματος σταθμός βάσης

• Δίκτυο μεταφοράς

• Δίκτυο επικοινωνίας επιχειρήσεων

Προδιαγραφές

Διάγραμμα

MR483000HG2B-CS

• Μέγιστη απόδοση >96%

• Μείωση ισχύος από 55℃ έως 75℃

• Μείωση ισχύος εξόδου σε <176VAC

• Υψηλή πυκνότητα ισχύος

MR484000SG1-GS

μεγάλοΜέγιστη απόδοση >96,5%

l Ισχύς από 45℃ έως 75℃

l Μείωση ισχύος εξόδου σε <176VAC

l Υψηλή πυκνότητα ισχύος

Ελεγκτής MC2600

Εισαγωγή

Ο MC2600 είναι ο νέας γενιάς ελεγκτής ισχύος DC που αναπτύχθηκε από τη Megmeet. Ο ελεγκτής υιοθετεί το AR 32-bit cortex-M4CPU ως κύριο επεξεργαστή. Το Mc2600 προσφέρει πολλές δυνατότητες και λειτουργίες και μια πιο στιβαρή, φιλική προς το χρήστη και εύχρηστη διεπαφή, Ισχυρή λειτουργία διαχείρισης ενέργειας hvbrid, συμπεριλαμβανομένης της διαχείρισης ντίζελ, μπαταριών VRLA και ιόντων ιθίου και ηλιακών μονάδων.

Βασικά Χαρακτηριστικά

• Αυτόματη δοκιμή μπαταρίας, συμπεριλαμβανομένης της προηγμένης προγραμματισμένης δοκιμής, της συνεχούς δοκιμής και της σύντομης δοκιμής

• Ελαχιστοποιήστε το χρόνο εγκατάστασης χρησιμοποιώντας τη δυνατότητα μεταφόρτωσης αρχείου διαμόρφωσης

• Χαμηλότερο κόστος λειτουργίας λόγω της λειτουργίας αναμονής εξοικονόμησης ενέργειας για τον ανορθωτή

• Διαχειρίζεται από 1 έως 40 ανορθωτές

Μέτρηση

24 x Αναλογικές & 9 x ψηφιακές ενδείξεις εισροής, συμπεριλαμβανομένων: τάση συστήματος, ρεύμα φορτίου, ρεύμα μπαταρίας, θερμοκρασία μπαταρίας, 8*Dl, 8*D0 κ.λπ.

Ανακοίνωση

Ο ελεγκτής επικοινωνεί με τον κεντρικό υπολογιστή σε 2 λειτουργίες: Rs485 και ethernet (WEB ή SNMP). Η ρύθμιση και η επεξεργασία λειτουργικών παραμέτρων, η λήψη αρχείων καταγραφής δεδομένων και ο συναγερμός ιστορικού είναι διαθέσιμα μέσω του προγράμματος περιήγησης WEB. Η επικοινωνία μεταξύ του ελεγκτή και των ανορθωτών και των ηλιακών μονάδων χρησιμοποιεί την επικοινωνία CAN.

Το πρωτόκολλο SNMP υποστηρίζει θύρες GET, SET και TRAP 4xRs485 για μπαταρία BMS, DG ή συσκευή επέκτασης

Αρχείο ιστορικού συναγερμών

Αρχείο ιστορικού συναγερμών 1000 συμβάντων, FlFO για ανάλυση συστήματος

Αρχείο καταγραφής αστεριών συστήματος

1000 εγγραφές μετρήσεων τάσης εξόδου και ρεύματος φορτίου και 50 εγγραφές ιστορικών μετρήσεων δοκιμής μπαταρίας

LCD&LED

Οθόνη LCD 128 x 32 για πρόσβαση στην κατάσταση, τους συναγερμούς, τις ρυθμίσεις χρήστη. Οι πράσινες/κίτρινες/κόκκινες λυχνίες LED υποδεικνύουν την κατάσταση λειτουργίας και τους συναγερμούς

Διαχείριση μπαταριών

• Φόρτιση Float/Boost

• Δοκιμή μπαταρίας

• Αντιστάθμιση θερμοκρασίας

• Πρόβλεψη χωρητικότητας μπαταρίας

• Αποσύνδεση χαμηλής τάσης/τάπας

• Χαμηλή/υψηλή θερμοκρασία

• αποσύνδεση

Διαχείριση μπαταριών

• Διαχειρίζεται πολλαπλούς Megmeetrectifier ή/και ηλιακό modulse εντός ενός συστήματος

• Εξισορρόπηση χρόνου εκτέλεσης ανορθωτή για

• βελτιστοποίηση διάρκειας ζωής

• Βελτιστοποιήστε τον αριθμό των ενεργών

• ανορθωτές για μέγιστη απόδοση

Συναγερμοί/Συμβάντα

• Συναγερμός SPD

• Ψηφιακός συναγερμός εισόδου

• Συναγερμός ασφαλειών φόρτωσης

• Συναγερμός χειροκίνητης λειτουργίας

• Τρέχουσα ανισορροπία

• Συναγερμός θερμοκρασίας περιβάλλοντος

• Αποσύνδεση φορτίου

• Διακοπή ρεύματος AC

• Συναγερμός ασφάλειας μπαταρίας

• Εκφόρτιση μπαταρίας

• Αποτυχία δοκιμής μπαταρίας

• Ανισορροπία μπαταρίας

• Αποσύνδεση μπαταρίας

• Σφάλμα αισθητήρα θερμοκρασίας μπαταρίας

• Συναγερμός θερμοκρασίας μπαταρίας

• Fai επικοινωνίας BMS

• Αποτυχία εισόδου AC ανορθωτή

• Σφάλμα ανορθωτή

• Σφάλμα ανεμιστήρα ανορθωτή

• Ενεργοποιήθηκε η προστασία ανορθωτή

• Κατάσταση ενεργοποίησης/απενεργοποίησης ανορθωτή

• Η επικοινωνία του ανορθωτή αποτυγχάνει

• Λειτουργία εξοικονόμησης ενέργειας συστήματος

• Διακοπή λειτουργίας εξοικονόμησης ενέργειας

• Αποτυχία επικοινωνίας ηλιακής μονάδας

• Σφάλμα ηλιακής μονάδας

• Σφάλμα ανεμιστήρα ηλιακής μονάδας

• Ενεργοποιήθηκε η προστασία ηλιακής μονάδας

• Κατάσταση ενεργοποίησης/απενεργοποίησης ηλιακής μονάδας

• Βλάβη εισόδου ηλιακής μονάδας

• AC πάνω από την τάση και κάτω από την τάση

• DC πάνω από την τάση και κάτω από την τάση

Ελεγκτής MC2900

Εισαγωγή

Ο Mc2900 είναι ο τελευταίας γενιάς ελεγκτής ισχύος DC που αναπτύχθηκε από τη Megmeet. βασίζεται σε CPU ARM Cortex-A8, 256Nflash, 512M SRAM και λειτουργικό σύστημα linux. Το Mc2900 προσφέρει μια πιο στιβαρή, φιλική προς το χρήστη και εύχρηστη διεπαφήΟ ελεγκτής παρέχει τη λειτουργία διαχείρισης ανορθωτή, ηλιακής μονάδας, μονάδας ανέμου, μονάδας Dc/Dc, μονάδας ντίζελ HVDC, μπαταρίας VRLA και μπαταρίας ιόντων λιθίου.

Βασικά Χαρακτηριστικά

• lpv4 static/DHCP,lpv6 static/DHCP, TCP/IP, UDP,HTTPS, SNMP V1/V2C/V3

• Πολύγλωσση οθόνη LCD και web

• Αναβάθμιση υλικολογισμικού ελεγκτή μέσω USB/WEB/WIFl/bluetooth

• Διαχειρίζεται από 1 έως 48 ανορθωτές

Μέτρηση

22 x Αναλογικές & 12 x ψηφιακές ενδείξεις εισροής συμπεριλαμβανομένων: τάση συστήματος, ρεύμα φορτίου, ρεύμα μπαταρίας, θερμοκρασία μπαταρίας, θερμοκρασία περιβάλλοντος, υγρασία περιβάλλοντος, 12*Dl. 8*DO.λπ.

Ανακοίνωση

Ο ελεγκτής επικοινωνεί με τον κεντρικό υπολογιστή σε 2 λειτουργίες: Rs485 και ethernet (TcP/p, UDp, https και SNMp). Η ρύθμιση και η επεξεργασία παραμέτρων λειτουργίας, η λήψη ιστορικού λειτουργίας και το ιστορικό συναγερμών είναι διαθέσιμα στο πρόγραμμα περιήγησης στο vid WEB. Η επικοινωνία μεταξύ του ελεγκτή και των ανορθωτών και των ηλιακών μονάδων χρησιμοποιεί επικοινωνία CAN.

Το πρωτόκολλο SNMP υποστηρίζει θύρες GET, SET και TRAP 4xRS485 για πίνακες λειτουργιών BMS, DG ή επέκτασης μπαταρίας

Αρχείο ιστορικού συναγερμών

200.000 συναγερμοί ιστορίας και 100.000 ιστορικά γεγονότα

Αρχείο καταγραφής αστεριών συστήματος

5000 αρχεία καταγραφής δοκιμής μπαταρίας, 5000 αρχεία καταγραφής φόρτισης μπαταρίας, 5000 αρχεία καταγραφής αποφόρτισης μπαταρίας, 5000 αρχεία καταγραφής λειτουργίας DG

LCD&LED

Οθόνη LCD 128 x 160 για πρόσβαση σε τρέχουσες συνθήκες λειτουργίας, συναγερμούς, ρυθμίσεις χρήστη. πράσινο/κίτρινο/κόκκινο LED υποδεικνύει την κατάσταση λειτουργίας και τους συναγερμούς

Συλλογή και Διαχείριση

• Ανορθωτής, ηλιακή μονάδα, μονάδα ανέμου, μονάδα DC/DC, μονάδα DC/AC, δεδομένα μονάδας HVDC

• Συλλογή πακέτων μπαταριών λιθίου Narada και Shoto

• Μπαταρία λιθίου οποιουδήποτε πρωτοκόλλου modbus/YDT-1363 που βασίζεται στη διεπαφή RS485 ή CAN

• Jiangsu yaao επιθεώρηση μπαταρίας datdacquisition

• Έξυπνος μετρητής εναλλασσόμενου ρεύματος ή συλλογή δεδομένων πλακέτας ACmetering που έχει αναπτυχθεί μόνος του

• Συλλογή δεδομένων έξυπνου μετρητή DC Συλλογή και διαχείριση δεδομένων έξυπνης ΓΔ

• Έξυπνη συλλογή και διαχείριση δεδομένων ATS Συλλογή και διαχείριση κλιματικών δεδομένων Έξυπνη συλλογή και διαχείριση δεδομένων CB

• Υπολογισμός ενέργειας

Διαχείριση μπαταριών

• Διαχείριση εκκίνησης και πλωτήρα

• Διαχείριση ορίων ρεύματος φόρτισης

• Αντιστάθμιση θερμοκρασίας

• LVD

• Δοκιμή μπαταρίας

• Μέσο σημείο τάσης Υπολογισμός χωρητικότητας

• Περικοπή κορυφής

• Διαχείριση μπαταρίας λιθίου

• Διακόπτης ανάλογα με τη χωρητικότητα της μπαταρίας

• Διακόπτης ανάλογα με την τάση της μπαταρίας

• Δοκιμή ΓΔ

• Υπολογισμός υπολειπόμενου καυσίμου

• Διαχείριση προτεραιότητας εισροής ενέργειας

• Διαχείριση εξοικονόμησης ενέργειας ανορθωτή

• Περιστροφή ανορθωτή

Συναγερμοί/Συμβάντα
