| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| Επισημαίνω: | 19 ιντσών Ρακ εγκατάσταση Φρέμα τροφοδοσία,6 Ηλεκτρική τροφοδοσία του πλαισίου της μονάδας διορθωτή,Ηλεκτρική τροφοδοσία 5U |
||
48V Plug-In Frame Power Supply 5U ύψος 19 ιντσών Ρακ εγκατάσταση με 6 μονάδες διορθωτή
Κεφαλαιαγοράκατασκευή
Κεφαλαιαγοράαποτελείται από έξι ενότητες:
Διορθωτικό μοντέλο x 6
Διακόπτες μπαταρίας: 1 × 125A/1P
Συσκευές διακοπής φόρτωσης
Επικεφαλής:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P × 2,10A × 2,6A/1P × 2
Ένα σύστημα διορθωτή μετατρέπει εναλλασσόμενο ρεύμα (AC) σε συνεχές ρεύμα (DC) και παρέχει την ενέργεια που απαιτείται για την φόρτιση των μπαταριών.
Με έμφαση στη συνεχή βελτίωση του συνολικού κόστους ιδιοκτησίας, οι διορθωτές του ESTEL, σε συνδυασμό με προηγμένα χαρακτηριστικά ελέγχου και παρακολούθησης, συμβάλλουν στη μείωση τόσο των κεφαλαιακών όσο και των λειτουργικών δαπανών..
Τα συστήματα ευθυγραμμιστών μας διαθέτουν εξαιρετική πυκνότητα ισχύος ενώ πληρούν τις απαιτήσεις χώρου και βάρους.Αφήνουν άφθονο χώρο για άλλους εξοπλισμούς και εξοικονομούν στο κόστος συσκευασίας και μεταφοράς.
Επιπλέον, η υψηλή απόδοσή τους μειώνει τη συνολική κατανάλωση ενέργειας και το αποτύπωμα άνθρακα.
Το ενσωματωμένο σύστημα παροχής ενέργειας επικοινωνίας (σύστημα διορθωτή) είναι κατάλληλο για μικρούς διακόπτες ελέγχου προγράμματος, δίκτυα πρόσβασης, εξοπλισμό μετάδοσης, κινητές επικοινωνίες,
Οι συσκευές αυτές μπορούν επίσης να χρησιμοποιηθούν για την παροχή ενέργειας για άλλους εξοπλισμούς επικοινωνιών.
Σε κανονικές συνθήκες, διάφορες παραμέτρους της μονάδας διορθωτή και της μονάδας διανομής ισχύος ελέγχονται από τη μονάδα παρακολούθησης,και να λειτουργούν σύμφωνα με τις προκαθορισμένες παραμέτρους τους ή τις εντολές του χρήστη.
Εάν το δίκτυο αποτύχει, το σύστημα θα τροφοδοτείται από την μπαταρία αυτή τη στιγμή.
Όταν η τάση της μπαταρίας είναι χαμηλότερη από το σημείο συναγερμού χαμηλής τάσης της μπαταρίας 46V dc (η τιμή συναγερμού μπορεί να ρυθμιστεί) από την οθόνη, η μονάδα παρακολούθησης αναφέρει συναγερμό.
Όταν η εξωτερική παροχή ηλεκτρικής ενέργειας αποκατασταθεί, το σύστημα επανέρχεται στη φυσιολογική λειτουργία.
Κεφαλαιαγοράαποτελείται από μονάδα διανομής, μονάδα ευθυγραμμιστή, μονάδα μετατροπής, μονάδα παρακολούθησης.
| Διαμόρφωση | Μονάδα διορθωτή | Σημείωση |
| Τύπος | GB 4943 | Για λεπτομέρειες, ανατρέξτε στις προδιαγραφές των μονάδων |
| Τύπος | IEC/EN 62368-1 | |
| Τύπος | EN 55032 Τάξη Α,GR1089 Έκδοση 4,R3-10, R3-11, R3-12 Τάξη Β πιστοποιημένη από τη Βόρεια Αμερική | |
| Τύπος | EN300386, ΚΛΑΣΣΑ |
Σύστημα διορθωτή 18KW 48VDC
| Σχήμα | Κεφαλαιαγορά | ||
| Σύστημα | Μέγεθος (mm) | 482.0(W) *350.0(D) *5U(H) | |
| Βάρος | ≤ 15kg(χωρίς ενότητα ευθυγραμμιστή) | ||
| Τρόπος ψύξης | Φυσική ψύξη | ||
| Τρόπος εγκατάστασης | Εγκατάσταση σε ράφι 19 ιντσών ή στο εσωτερικό του ντουλαπιού | ||
| Αξία IP | Διάκριση IP20 | ||
| Διανομή εναλλακτικού ρεύματος | Τεχνική ένταση | 380VAC τριστάσης ή 220VAC μονοτάσης | |
| Δυνατότητα εισόδου | 1 × 63A/4P | ||
| Διανομή συνεχούς τάσης | Τεχνική ένταση | -42~-58VDC, ονομαστική τιμή: -53.5VDC | |
| Μέγιστη χωρητικότητα | 18kW ((6x3000W μονάδα ευθυγραμμιστή) | ||
| Πυροσβεστήρες | 2x125A/1P | ||
| Συσκευές διακοπής φόρτωσης |
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα με κινητήρα που χρησιμοποιούνται για την κατασκευή οχημάτων. |
||
| Συνεχής SPD | 10kA/, 8/20μs | ||
| Μονάδα διορθωτή | Τεχνική ένταση | 85VAC-300VAC, ονομαστική τιμή: 220VAC | |
| Αποτελεσματικότητα | ≥96% | ||
| Κατηγορία ισχύος | 3000W ((176~300VAC) | ||
| Διάσταση | 106.5mm(W) × 286mm(D) × 41,5mm ((1U/H) | ||
| Τρόπος ψύξης | Εξαναγκαστική ψύξη | ||
| Ελεγκτής | Εισαγωγή σήματος | 4 AI ((3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος) | |
| Έξοδος συναγερμού | 6 στεγνή επαφή | ||
| Λιμένας επικοινωνίας | RS232/485, SNMP v2 | ||
| Τρόπος εμφάνισης | LCD | ||
| Περιβάλλον | Θερμοκρασία λειτουργίας | -40°C~+65°C | |
| Θέρμανση αποθήκευσης | -40°C~+70°C | ||
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) | ||
| Υψόμετρο | 0~3000m ((Αν το υψόμετρο είναι εντός του εύρους 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C καθώς το υψόμετρο αυξάνεται κατά 200m.) | ||
Χαρακτηριστικό του προϊόντος
1) Η μονάδα διορθωτή υιοθετεί τεχνολογία αντιστάθμισης ενεργού συντελεστή ισχύος και η τιμή του συντελεστή ισχύος φτάνει το 0.99.
2) Το κανονικό εύρος λειτουργίας της τάσης εισόδου εναλλασσόμενου ρεύματος είναι ευρύς έως 90-290V, Μονή Φάση, (323V~480V ac, 3 Φάση).
3) Η μονάδα ευθυγραμμιστή υιοθετεί τεχνολογία πλήρους γέφυρας με μαλακή εναλλαγή και η απόδοση είναι έως 96%.
4) Έξυπνη διαχείριση της μπαταρίας. Υπάρχουν λειτουργίες απενεργοποίησης φορτίου και προστασίας χαμηλής τάσης της μπαταρίας (LVLD+LVBD) και δευτερεύουσας απενεργοποίησης (δευτερεύων διακόπτη ισχύος),
που μπορεί να πραγματοποιεί λειτουργίες όπως αντιστάθμιση θερμοκρασίας, αυτόματη εξίσωση και έλεγχο κυμαινόμενης φόρτισης, αυτόματη ρύθμιση τάσης, υπολογισμό χωρητικότητας μπαταρίας,και δοκιμές ηλεκτρονικών μπαταριών.
5) Η μονάδα ευθυγραμμιστή υιοθετεί τεχνολογία θερμής ανταλλαγής χωρίς βλάβη, plug and play, και ο χρόνος αντικατάστασης είναι μικρότερος από 1min.
6) Διαδικτυακή σχεδίαση, παρέχοντας πολλαπλές διεπαφές επικοινωνίας (όπως RS485, στεγνή επαφή), ευέλικτη δικτύωση, πραγματική περιορισμένη τοπική και απομακρυσμένη παρακολούθηση, χωρίς επίβλεψη.
7) Σχεδιασμός προστασίας από κεραυνές για πλευρές AC και DC, κατάλληλη για περιοχές καταιγίδας.
8) Υποστήριξη των λειτουργιών προστασίας από λάθη και συναγερμού.
9) Η φιλική λειτουργία και συντήρηση μπορούν να εγκατασταθούν στον τοίχο, εξοικονομώντας αποτελεσματικά χώρο.
10) Υπερ-χαμηλή ακτινοβολία.
Η Λογική Διαμόρφωση του Συστήματος Υβριδών

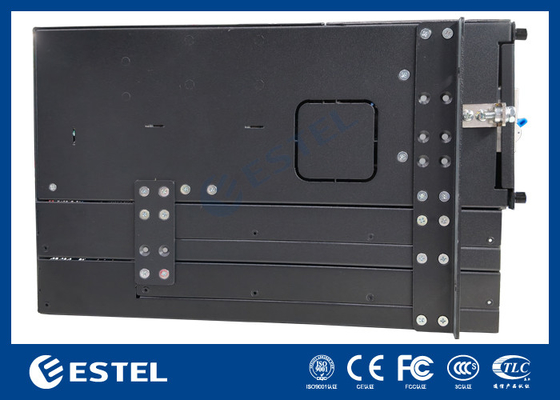

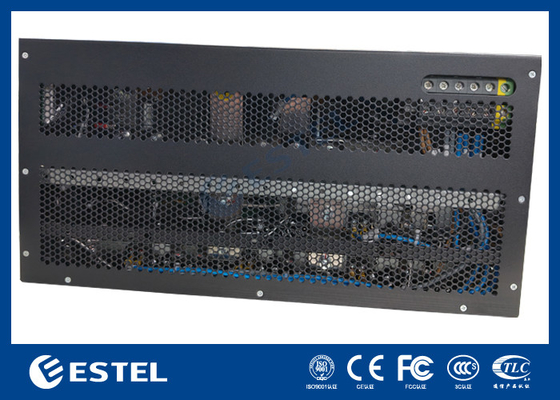

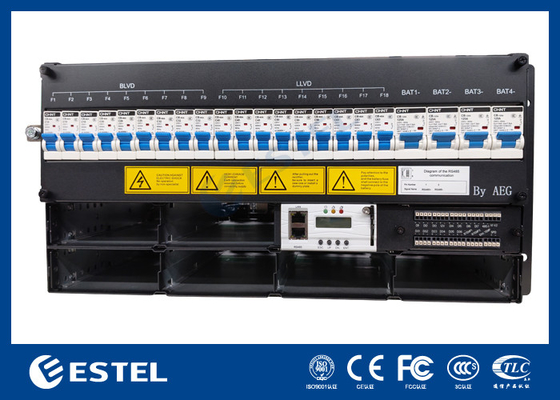

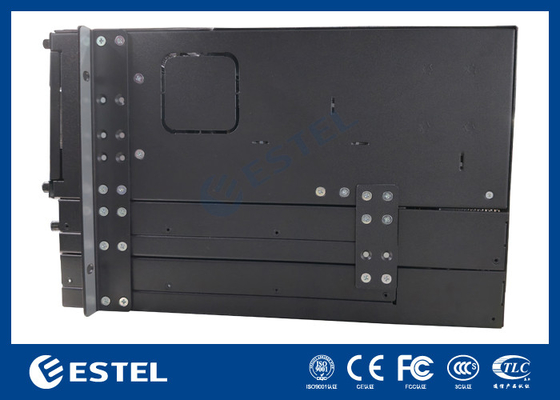

Εικόνες προϊόντων:
Μέγεθος του μοντέλου διορθωτή:
| Δυνατότητα μόνωσης | ||
| παράμετρος | Τύπος | Σημείωση |
| Δυναμικότητα μόνωσης (η είσοδος εναλλασσόμενου ρεύματος) | Εισαγωγή-Εξαγωγή: 500Vdc/10mA//1min |
Χωρίς αναλαμπή ή κατάρρευση. Απομακρύνετε τον σωλήνα εκκένωσης/τη συσκευή προστασίας από υπερεχύρωση πριν από τη δοκιμή, χωρίς ενότητα διορθωτή ή ενότητα παρακολούθησης. Έκδοση με δύο διαδρομές - τερματικό χαμηλής τάσης, υψηλής τάσης με λειτουργία παράκαμψης εναλλασσόμενου ρεύματος, δεν πρέπει να δοκιμάζεται. |
| Εισαγωγική θήκη: 3500Vdc/10mA//1min | ||
| Εναλλακτικές ενέργειες: | ||
| Δυναμικότητα μόνωσης (π.χ. εισροή συνεχούς ρεύματος) | Εισαγωγή-Εξαγωγή: 750Vdc/10mA//1min | |
| Εισαγωγική θήκη: 750Vdc/10mA//1min | ||
| Εναλλακτικές ενέργειες: | ||
| ρεύμα διαρροής | ≤ 3,5mA | 280Vac είσοδος, έξοδος με πλήρες φορτίο |
| Αντίσταση μόνωσης | @ κανονική ατμόσφαιρα, σχετική υγρασία 90%, τάση δοκιμής DC 500V, η αντίσταση μόνωσης εισόδου-εξόδου, εισόδου-εδαφής, εξόδου-εδαφής δεν πρέπει να είναι μικρότερη από 10MΩ.Έκδοση με 2 διαδρομές χαμηλής τάσης, υψηλής τάσης με λειτουργία παράκαμψης εναλλασσόμενου ρεύματος, δεν υποβάλλεται σε δοκιμή. | |
Εφαρμογή
(1) Πρόσβαση στην ένταξη
(2) Σύστημα εσωτερικής διανομής και επέκτασης
(3) Ακινητό σταθμό και σύστημα επέκτασης κάλυψης
(4) WLAN
(5) Γήινος σταθμός δορυφορικής επικοινωνίας και σταθμός επικοινωνίας μικροκυμάτων
(6) Αδύναμη αίθουσα διανομής ρεύματος
(7) Άλλα συστήματα αδιάλειπτης τροφοδοσίας με ρεύμα εναλλασσόμενο/κατευθυνόμενο
| Εξαναγκαστική ψύξη με αέρα |
