Εισαγωγή στο ενσωματωμένο σύστημα συνεχούς τροφοδοσίας

Η τροφοδοσία ηλεκτρικής ενέργειας ET48300-005 διαθέτει ένα συμπαγές σχεδιασμό ύψους 5U για την κάλυψη των κρίσιμων αναγκών εφαρμογής της μετάδοσης ινών και μικροκυμάτων, συσκευών πρόσβασης και διακόπτες.Το σύστημα έχει μέγιστη ισχύ 300AΤα καλώδια είναι προσβάσιμα από μπροστά με MCBs και busbars.

Βασικά χαρακτηριστικά

• Κανονικό πλάτος 19 ιντσών: εξασφαλίζει συμβατότητα για ευρεία χρήση.

• Σύντομο ύψος 5U: εξοικονομεί χώρο και μειώνει το κόστος εγκατάστασης.

• Προσωρινή λειτουργία και πρόσβαση σε καλώδια: παρέχει αισθητική ελκυστικότητα και ασφαλή συντήρηση.

• Προχωρημένη διαχείριση μπαταρίας: Διεκτείνει τη διάρκεια ζωής της μπαταρίας και προσφέρει διάφορες θύρες επικοινωνίας (RS485, θύρα διαδικτύου, στεγνές επαφές) για ευέλικτη δικτύωση και απομακρυσμένη παρακολούθηση.

• Εναλλακτικός διορθωτής και ελεγκτής: Επιτρέπει εύκολη και γρήγορη συντήρηση σε απευθείας σύνδεση.

• Ευρύ εύρος τάσης εισόδου (85-300Vac): προσαρμόζεται σε διάφορες συνθήκες του δικτύου ηλεκτρικής ενέργειας.

Σενάρια εφαρμογής

• Ασύρματοι σταθμοί βάσης

• Δίκτυα μεταφοράς

• Δίκτυα επικοινωνίας για επιχειρήσεις

Προδιαγραφές

Διανομή εναλλακτικού ρεύματος

• Τρόπος εισόδου: 220VAC μονοφασική

• Δυνατότητα εισόδου: 1 × 100A/2P

• Εισερχόμενη συχνότητα: 45~65Hz (κατηγοριακή τιμή: 50Hz/60Hz)

• Δυναμικό ανάφλεξης: 20kA/40kA, 8/20μs

Διανομή συνεχούς τάσης

• Η τάση εξόδου: -43 έως -58VDC (ονομαστική τιμή: -53,5VDC)
• Μέγιστη ισχύς: 18 kW
• Διακόπτης μπαταρίας: 2 × 125A (1-πόλος)
• Διακόπτες φόρτωσης:
  • ΔΕΔ: 32A (1-πόλος) × 2 + 40A (1-πόλος) × 2 + 63A (1-πόλος) × 3
  • BLVD: 6A (1-πόλος) × 2 + 10A (1-πόλος) × 2 + 16A (1-πόλος) × 2
• Η τάση εισόδου του επανορθωτή: 85VAC έως 300VAC (κατηγοριακή 220VAC)
• Αποτελεσματικότητα: > 96%
• Δυναμική ονομαστικής ισχύος: 3000W (176~300VAC)
• Εργασιακή θερμοκρασία: -40 °C έως +75 °C (πλήρης ισχύς κάτω των 50 °C)
• Μέγεθος: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((1U/H)
• Βάρος: ≤2kg
• Τρόπος ψύξης: αναγκαστική ψύξη
• Παράγοντας ισχύος: ≥0.99
• ΤHD: ≤ 5%

Ελεγκτής

• Εισαγωγή σήματος: 4 AI (3 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI (SPD, 6 κοινή DI)
• Έκδοση συναγερμού: 6 στεγνές επαφές
• Πύλη επικοινωνίας: RS485, SNMP
• Τρόπος εμφάνισης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: -40 °C έως +75 °C (πλήρης ισχύς κάτω των 50 °C)
• Θερμοκρασία αποθήκευσης: -40°C έως +70°C
• Υγρασία λειτουργίας: 5% έως 95% (μη συμπυκνωτική)
• Υψόμετρο: 0 έως 3000 m (για υψόμετρα μεταξύ 2000 m και 3000 m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C για κάθε αύξηση υψόμετρου 200 m.)

Η παρούσα επισκόπηση παρέχει μια ολοκληρωμένη κατανόηση του ενσωματωμένου συστήματος παροχής συνεχούς ενέργειας ET48300-005, το οποίο έχει σχεδιαστεί για αξιοπιστία και αποτελεσματικότητα σε διάφορες εφαρμογές τηλεπικοινωνιών.

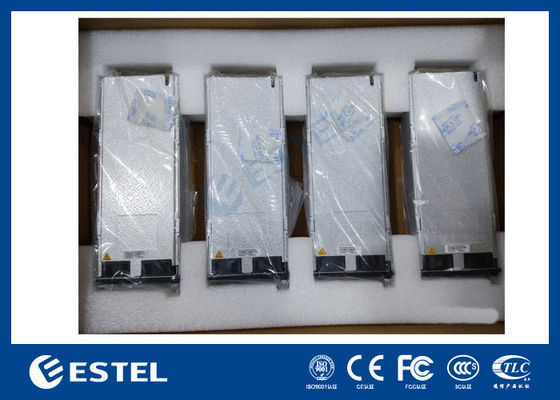

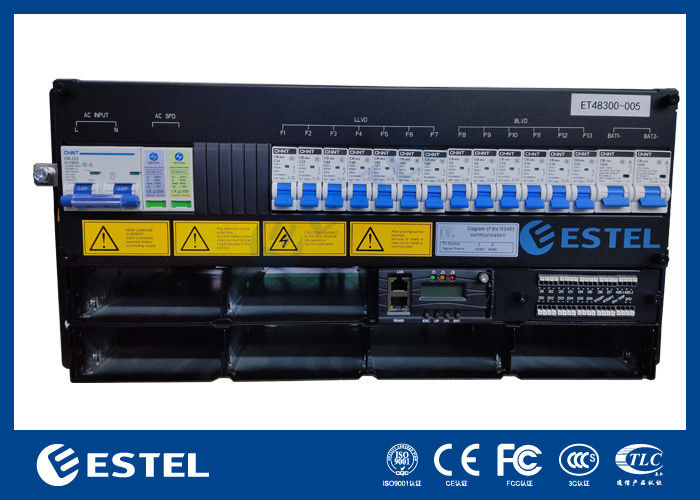

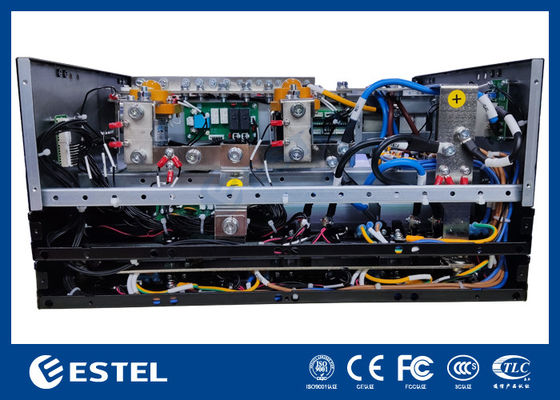

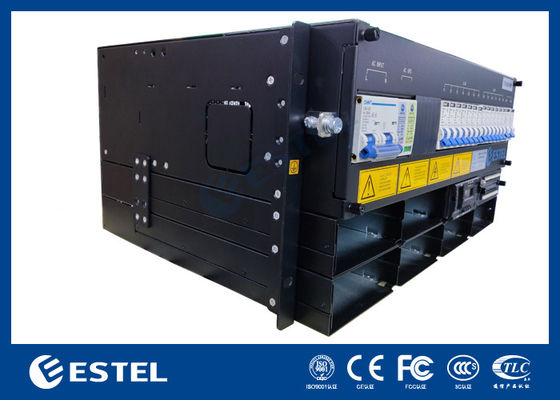

Εικόνες ενσωματωμένου συστήματος τροφοδοσίας:
