ET48300-005 Ενσωματωμένο σύστημα ηλεκτροδότησης για αδιάκοπη παροχή ρεύματος και εξωτερικό ντουλάπι

ET48300-005 Ενσωματωμένο Σύστημα Τροφοδοσίας για Αδιάλειπτη Παροχή Ρεύματος και Εξωτερικό Ντουλάπι

ET48300-005 Εισαγωγή Ενσωματωμένου Συστήματος Τροφοδοσίας DC

Το σύστημα τροφοδοσίας υπο-ράφας ET48300-005 διαθέτει συμπαγή σχεδίαση ύψους 5U για να καλύψει τις κρίσιμες ανάγκες εφαρμογών οπτικών και μικροκυματικών μεταδόσεων, συσκευών πρόσβασης και διακοπτών. Το σύστημα έχει μέγιστη χωρητικότητα ισχύος 300Α, με MCBs AC, μπαταρίας και φορτίου. Τα καλώδια είναι προσβάσιμα από μπροστά με MCBs και μπάρες.

Βασικά Χαρακτηριστικά

• Τυπικό Πλάτος 19 ιντσών: Εξασφαλίζει συμβατότητα για ευρεία χρήση.
• Συμπαγές Ύψος 5U: Εξοικονομεί χώρο και μειώνει το κόστος εγκατάστασης.
• Λειτουργία από Μπροστά και Πρόσβαση Καλωδίων: Παρέχει αισθητική εμφάνιση και ασφαλή συντήρηση.
• Προηγμένη Διαχείριση Μπαταριών: Παρατείνει τη διάρκεια ζωής της μπαταρίας και προσφέρει διάφορες θύρες επικοινωνίας (RS485, θύρα internet, επαφές χωρίς δυναμικό) για ευέλικτη δικτύωση και απομακρυσμένη παρακολούθηση.
• Ανταλλάξιμοι εν λειτουργία (Hot-Swappable) Ανορθωτές και Ελεγκτής: Επιτρέπει εύκολη και γρήγορη συντήρηση εν λειτουργία.
• Ευρύ Εύρος Τάσης Εισόδου (85-300Vac): Προσαρμόζεται σε διάφορες συνθήκες δικτύου ηλεκτρικής ενέργειας.

Σενάρια Εφαρμογής

• Ασύρματοι σταθμοί βάσης
• Δίκτυα μετάδοσης
• Δίκτυα επικοινωνιών για επιχειρήσεις

Προδιαγραφές

Διανομή AC

• Λειτουργία Εισόδου: Μονοφασική 220VAC
• Χωρητικότητα Εισόδου: 1 × 100A/2P
• Συχνότητα Εισόδου: 45~65Hz (ονομαστική τιμή: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση Εξόδου: -43 έως -58VDC (ονομαστική τιμή: -53.5VDC)
• Μέγιστη Χωρητικότητα: 18kW
• Διακόπτης Μπαταρίας: 2 × 125A (1 πόλου)
• Διακόπτες Φορτίου:
  • LVD: 32A (1 πόλου) × 2 + 40A (1 πόλου) × 2 + 63A (1 πόλου) × 3
  • BLVD: 6A (1 πόλου) × 2 + 10A (1 πόλου) × 2 + 16A (1 πόλου) × 2
• Τάση Εισόδου Ανορθωτή: 85VAC έως 300VAC (ονομαστική 220VAC)
• Απόδοση: >96%
• Ονομαστική Ισχύς: 3000W (176~300VAC)
• Θερμοκρασία Λειτουργίας: -40°C έως +75°C (πλήρης έξοδος κάτω από 50°C)
• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(1U/Υ)
• Βάρος: ≤2kg
• Λειτουργία Ψύξης: Εξαναγκασμένη ψύξη
• Συντελεστής Ισχύος: ≥0.99
• THD: ≤5%

Ελεγκτής

• Είσοδος Σήματος: 4 AI (3 θερμοκρασίες μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI (SPD, 6 κοινές DI)
• Έξοδος Συναγερμού: 6 επαφές χωρίς δυναμικό
• Θύρα Επικοινωνίας: RS485, SNMP
• Λειτουργία Οθόνης: LCD

Περιβάλλον

• Θερμοκρασία Λειτουργίας: -40°C έως +75°C (πλήρης έξοδος κάτω από 50°C)
• Θερμοκρασία Αποθήκευσης: -40°C έως +70°C
• Υγρασία Λειτουργίας: 5% έως 95% (χωρίς συμπύκνωση)
• Υψόμετρο: 0 έως 3000m (Για υψόμετρα μεταξύ 2000m και 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1°C για κάθε αύξηση 200m στο υψόμετρο.)

Αυτή η επισκόπηση παρέχει μια ολοκληρωμένη κατανόηση του ενσωματωμένου συστήματος τροφοδοσίας DC ET48300-005, σχεδιασμένο για αξιοπιστία και αποδοτικότητα σε διάφορες εφαρμογές τηλεπικοινωνιών.

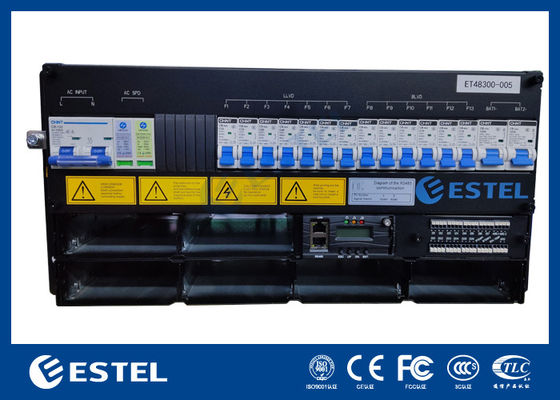

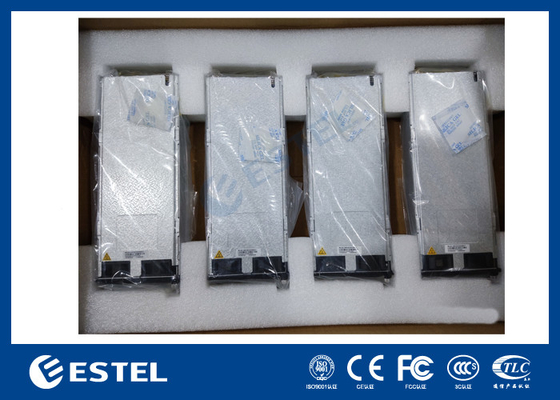

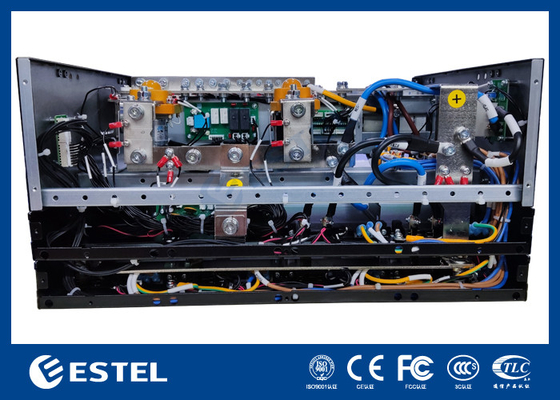

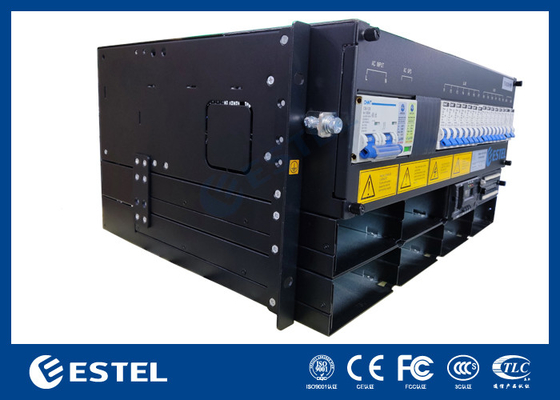

Εικόνες Ενσωματωμένου Συστήματος Τροφοδοσίας ET48300-005:
