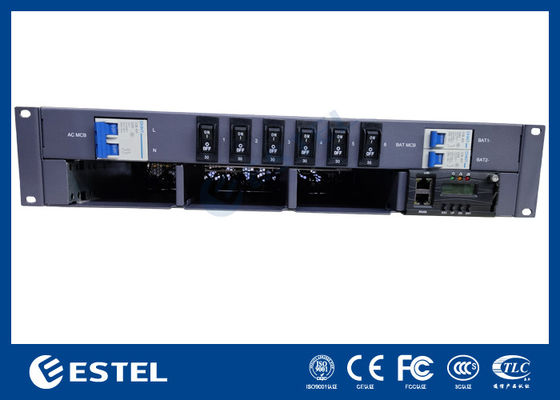

19 ιντσών 2U Standard Διορθωτής Συστήματος ρεύματος AC εισροή και DC έξοδος για τηλεπικοινωνιακό ντουλάπι
Λεπτομέρειες προϊόντων
Διορθωτής τηλεπικοινωνιών 19 ιντσών 2U
,Σύστημα ισχύος εισόδου συνεχούς συνεχούς ροής
,τροφοδοσία ηλεκτρικής ενέργειας για καμπίνα τηλεπικοινωνιών
Είσοδος εναλλασσόμενου ρεύματος και έξοδος συνεχούς ρεύματος 19 ιντσών 2U τυπικού συστήματος ανορθωτή για ντουλάπι τηλεπικοινωνιών
1. Είσοδος AC Έξοδος DC 19 ιντσών 2U Standard Rectifier Power System For Telecom Cabinet Εισαγωγή:
Το 2U Standard Rectifier Power System έχει σχεδιαστεί ειδικά για να καλύψει τη ζήτηση για λύσεις μεγαλύτερης πυκνότητας και πιο συμπαγούς ισχύος. Είναι κατάλληλο για εφαρμογές που χρειάζονται επεκτάσιμο, εύκολα επισκευήσιμο και αξιόπιστο τροφοδοτικό, προσαρμοσμένο σε ελάχιστο χώρο..
Το M45D65B αποτελείται από μονάδα διανομής, μονάδα ανορθωτή, μονάδα μετατροπής, μονάδα παρακολούθησης. Το πρότυπο όπως ο παρακάτω πίνακας:
|
Διαμόρφωση |
Μονάδα ανορθωτή |
Παρατήρηση |
|
Πρότυπο |
GB 4943 |
Για λεπτομέρειες, ανατρέξτε στις προδιαγραφές των μονάδων |
|
Πρότυπο |
IEC/EN 62368-1 |
|
|
Πρότυπο |
EN 55032 Κατηγορία A, GR1089 Έκδοση 4 ,R3-10, R3-11, R3-12 Κατηγορία Β πιστοποιημένο από τη Βόρεια Αμερική |
|
|
Πρότυπο |
EN300386, CLASSA |
2. Σύστημα ανορθωτή 2U Γρήγορες λεπτομέρειες:
|
Διανομή AC |
Διανομή DC |
||
|
Λειτουργία εισόδου |
Τριφασικό 380VAC |
Τάση εξόδου |
42 έως -58 VDC, ονομαστική τιμή: -53,5 VDC |
|
Χωρητικότητα εισόδου |
63Α |
Διακόπτης φορτίου |
6×30A/ 1 P |
|
Συχνότητα εισόδου |
45 έως 66 Hz, ονομαστική τιμή: 50Hz/60Hz |
SPD |
10kA, 8/20μs |
|
Ανορθωτής |
Ελεγκτής |
||
|
Τάση εισόδου |
85 VAC ~ 300 VAC, ονομαστική 220 VAC |
Έξοδος συναγερμού |
6 ξηρή επαφή |
|
Αποδοτικότητα |
>96% |
Είσοδος σήματος |
4 AI (3 Θερμ. μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI (SPD, 6 κοινά DI) |
|
Ονομαστική ισχύς |
1740 W (176-300 VAC) |
Λιμάνι Επικοινωνίας |
RS485, SNMP |
|
Θερμοκρασία εργασίας |
-40℃~+75℃ (πλήρης απόδοση κάτω από 50℃) |
Λειτουργία εμφάνισης |
οθόνη υγρού κρυστάλλου |
|
Σύστημα |
Περιβάλλο |
||
|
Λειτουργία ψύξης |
Φυσική ψύξη |
Θερμοκρασία λειτουργίας |
10℃ έως +55℃ |
|
Λειτουργία καλωδίωσης |
Πίσω καλωδίωση |
Θερμοκρασία αποθήκευσης |
40℃ έως +75℃ |
|
Λειτουργία συντήρησης |
Συντήρηση backend, υποστήριξη αλλαγής βαθμού ενότητας |
Υγρασία λειτουργίας |
5% έως 95% (χωρίς συμπύκνωση) |
|
Επίπεδο Προστασίας |
IP20 |
Υψόμετρο |
0 έως 4000 m (εάν το υψόμετρο είναι εντός της περιοχής από 3000 m έως 4000 m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200 m) |
3. Χαρακτηριστικό προϊόντος
-
Αντιστάθμιση ενεργού συντελεστή ισχύος: Η μονάδα ανορθωτή χρησιμοποιεί τεχνολογία αντιστάθμισης ενεργού συντελεστή ισχύος, επιτυγχάνοντας συντελεστή ισχύος 0,99.
-
Ευρύ εύρος τάσης εισόδου AC: Το κανονικό εύρος λειτουργίας για την τάση εισόδου AC είναι ευρύ, από 90 έως 290 V για μονοφασικές (και 323 V έως 480 V για τριφασικές).
-
Υψηλή απόδοση: Η μονάδα ανορθωτή χρησιμοποιεί τεχνολογία soft-switching πλήρους γέφυρας, με απόδοση έως και 96%.
-
Έξυπνη διαχείριση μπαταρίας: Τα χαρακτηριστικά περιλαμβάνουν προστασία κατά της απενεργοποίησης φορτίου και προστασία μπαταρίας χαμηλής τάσης (LVLD + LVBD), καθώς και δευτερεύουσα απενεργοποίηση (μέσω δευτερεύοντος διακόπτη τροφοδοσίας). Υποστηρίζει λειτουργίες όπως αντιστάθμιση θερμοκρασίας, αυτόματη εξισορρόπηση και έλεγχος αιωρούμενης φόρτισης, αυτόματη ρύθμιση τάσης, υπολογισμός χωρητικότητας μπαταρίας και διαδικτυακή δοκιμή μπαταρίας.
-
Τεχνολογία Hot-Swappable: Η μονάδα ανορθωτή υποστηρίζει μη επιβλαβή εναλλαγή εναλλαγής, επιτρέποντας την εύκολη αντικατάσταση plug-and-play σε λιγότερο από 1 λεπτό.
-
Networked Design: Προσφέρει πολλαπλές διεπαφές επικοινωνίας (όπως RS485 και ξηρές επαφές) για ευέλικτη δικτύωση, επιτρέποντας τοπική και απομακρυσμένη παρακολούθηση σε πραγματικό χρόνο με λειτουργία χωρίς επίβλεψη.
-
Προστασία από κεραυνούς: Σχεδιασμένο με αντικεραυνική προστασία τόσο για τις πλευρές AC όσο και για το DC, καθιστώντας το κατάλληλο για χρήση σε περιοχές επιρρεπείς σε καταιγίδες.
-
Προστασία σφαλμάτων και συναγερμοί: Υποστηρίζει λειτουργίες προστασίας από σφάλματα και συναγερμού για τη βελτίωση της αξιοπιστίας του συστήματος.
-
Φιλική προς το χρήστη Συντήρηση: Ο σχεδιασμός επιτρέπει την επιτοίχια εγκατάσταση, εξοικονομώντας αποτελεσματικά χώρο και απλοποιώντας τη συντήρηση.
-
Χαμηλή ακτινοβολία: Ενσωματώνει προηγμένο σχέδιο ηλεκτρομαγνητικής συμβατότητας για να εξασφαλίσει εξαιρετικά χαμηλά επίπεδα ακτινοβολίας.
4. Εικόνες συστήματος ανορθωτή:
5. Εικόνες μονάδας ανορθωτή:
6. Εικόνες συσκευασίας:
-
