Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Κλειδωτήρα ντουλάπι: | Αντικλοπτική κλειδαριά τριών σημείων (κλειδί στήριξης) | Εξωτερικό μέγεθος: | W800*D940*H2050mm |
|---|---|---|---|
| Υλικό: | Γαλβανισμένο ατσάλι, μονό τοίχωμα | Μέθοδος ψύξης: | Κλιματιστικό DC 500w για ψύξη |
| Ράφι εξοπλισμού: | 19 ίντσες Rack, 40RU ύψος | Αξιολόγηση ΙΠ: | IP55 |
| Σύστημα: | σύστημα hybird με μονάδα παρατήρησης | Μονάδα διορθωτή: | Ναι. |
| Ηλιακή ενότητα: | - Ναι, ναι. | ||
| Επισημαίνω: | Εξωτερικό ολοκληρωμένο ενεργειακό ντουλάπι,Διαχείριση πολλαπλών θέσεων Εξωτερική ηλεκτρική συσκευή,Υβριδικό φωτοβολταϊκό σύστημα |
||
Δραστηριότητα διαχείρισης πολλαπλών τοποθεσιών Ενσωματωμένο ενεργειακό ντουλάπι
Σύντομη εισαγωγή
Πώς Λειτουργεί ένα Υβριδικό Ηλιακό Σύστημα;
Υπάρχουν διάφορα συστατικά που εμπλέκονται στη λειτουργία του υβριδικού φωτοβολταϊκού συστήματος.
Ηλιακές συστοιχίες (PV Array) εγκαταστάθηκαν σε μια δομή στην οροφή ή στο έδαφος για να λάβουν το μέγιστο ηλιακό φως για να μετατρέψουν την ηλιακή ενέργεια σε ηλεκτρική ενέργεια συνεχούς ρεύματος.
Οι μετατροπείς μετατρέπουν την ηλεκτρική ενέργεια συνεχούς ρεύματος που παράγεται από ηλιακούς συλλέκτες σε ηλεκτρική ενέργεια εναλλασσόμενου ρεύματος, η οποία στη συνέχεια χρησιμοποιείται από οικιακές συσκευές.μικρομετατροπείς, και υβριδικοί μετατροπείς που χειρίζονται και ηλιακές και μπαταρίες.
Οι μπαταρίες αποθηκεύουν την επιπλέον ηλιακή ενέργεια που παράγεται, ώστε να μπορεί να χρησιμοποιηθεί μετά το ηλιοβασίλεμα, όταν υπάρχει χαμηλό ηλιακό φως ή σε συννεφιασμένες ημέρες.Περιέχει ένα σύστημα διαχείρισης μπαταρίας που βοηθά στην παρακολούθηση της φόρτισης και εκφόρτισης της μπαταρίας για τη βελτιστοποίηση της χρήσης και της διάρκειας ζωής της.
Σύνδεση με το δίκτυο όταν η μπαταρία και η ηλιακή ενέργεια είναι ανεπαρκείς, η σύνδεση με το δίκτυο συμβάλλει στην υποστήριξη της πηγής ενέργειας και επιτρέπει στην υπερβολική ηλιακή ενέργεια να τροφοδοτείται στο δίκτυο.Υπάρχουν ορισμένοι τομείς όπου μπορούν να κερδίσουν πιστώσεις για την εξαγωγή της πλεονάζουσας ενέργειας στο δίκτυο.
Η διαχείριση της ενέργειας συμβάλλει στην παρακολούθηση και τον έλεγχο της ροής της ενέργειας στο σύστημα.Έχει επίσης έξυπνη τεχνολογία που βοηθά στην αποθήκευση της ενέργειας όταν είναι πιο απαιτητική..
Μηχανισμός αποθήκευσης: περιλαμβάνει τη χρήση μπαταριών για την εξοικονόμηση πρόσβασης στην ηλιακή ενέργεια που παράγεται μέσω ηλιακών συλλεκτών.Όταν η ηλιακή ενέργεια πέφτει, οι μπαταρίες βοηθούν στην παραγωγή ηλεκτρικής ενέργειας, ώστε να μην υπάρχει διακοπή ρεύματος..
Κατάλογος διαμορφώσεων του υβριδικού εξοπλισμού μας ET8094205H
| Κατάλογος διαμόρφωσης ντουλαπιού | |
| Εξωτερικό μέγεθος |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (συμπεριλαμβάνονται οι προεξοχές ελέγχου θερμοκρασίας) |
| Περιοχή κάλυψης | 800 mm (Δ) x 700 mm (Δ) |
| Υψόμετρος βάσης | 150 χιλιοστά |
| Βάρος | ≤130kg (χωρίς τον εξοπλισμό και την μπαταρία) |
| Χώρος χρήστη | 37U |
| Υλικό |
Τοίχος:1.2mm τσιμεντωμένο φύλλο χάλυβα Πύλη:1.5mm τσιμεντωμένο φύλλο χάλυβα |
| Κλείδωμα. | Τρία σημεία κατά της κλοπής κλειδαριά |
| Θέση καλωδίωσης | Κάτω μέσα και έξω |
| Τρύπες καλωδίων | 10xφ36 |
|
Βαθμός προστασίας |
IP55 |
| Ψύξη | |
|
Εξοπλισμός Διαμέρισμα |
Τρόπος: ανταλλακτής θερμότητας Απόδοση διάσπασης θερμότητας:200W/K Διοικητική τάση:48VDC Κατηγορία ισχύος: 520W Εγκατεστημένο στην μπροστινή πόρτα |
|
Διαμέρισμα μπαταρίας |
Τρόπος: Κλιματιστικό συνεχούς ρεύματος Δυνατότητα ψύξης (L35/L35): 500W Διάταξη: Κατανάλωση ισχύος (L35/L35):160W Εγκαταστάθηκε στην πίσω πόρτα |
| Ενότητα παρακολούθησης |
19 ίντσες εγκατάσταση, 1U υψηλή, 220VAC/48VDC τάση εισόδου, θύρα επικοινωνίας: SNMP σύνδεση με αισθητήρες πόρτας/νερού/καπνού/θερμοκρασίας και υγρασίας |
| Μέτρο | Αυτό το ντουλάπι μπορεί να διαχειρίζεται ταυτόχρονα εξοπλισμό από τρεις διαφορετικούς χειριστές και να παρακολουθεί την κατανάλωση ενέργειας κάθε συσκευής μέσω ενός ηλεκτρομέτρου. |
Κατάλογος εξαρτημάτων:
| Φωτισμός | Φως DC-48VLED |
| Ανιχνευτής καπνού | 12VDC |
| Αισθητήρας πλημμύρας | Η στεγνή επαφή |
|
Θέρμανση και αισθητήρας υγρασίας |
12VDC |
| Έλεγχος πρόσβασης | Συναντήματα σε ξηρά |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | 10°C έως +45°C |
| Θέρμανση αποθήκευσης | 40°C έως +75°C |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) |
|
Υψόμετρο |
0 έως 4000m (εάν το υψόμετρο βρίσκεται εντός της ομάδας Από 3000m έως 4000m,το μέγιστο όριο λειτουργίας Η θερμοκρασία μειώνεται κατά 1°C με το ύψος αύξηση κατά 200 εκατ.) |
| Πληροφορίες εσωτερικού ράφου | |
|
Εξοπλισμός Διαμέρισμα |
Τρόπος ράφου:19"διαστήματος σύμφωνα με την IEC 60297-3 Βαθμός: 400 mm Υψόμετρος:20U Η διαθέσιμη απόσταση μπροστά από το 19 ":180mn |
|
Διαμέρισμα μπαταρίας |
Τρόπος ράφης:δύο ομάδες στήριξης μπαταρίας Υψόμετρο κάθε στήριξης μπαταρίας:≥ 350 mm Προαιρετικό: 17U19" ράφι για μπαταρία λιθίου |
Βασικά χαρακτηριστικά του διορθωτή:
·Παράρτημα ευρείας τάσης εισόδου:85 έως 290VAC για τον ευθυγραμμιστή και 120 έως 420VDC για το MPPT
·Ο διορθωτής, το MPPT και ο ελεγκτής συνδέονται θερμά, η συντήρηση είναι εύκολη και γρήγορη
·Υψηλή αποδοτικότητα έως 96% για χαμηλότερο λειτουργικό κόστος
·Υποστηρίζει διασύνδεση Ethernet,SNMP,ModBus και RS485
| Κατανομή εισροών | ||
| Κλιματισμός | Δ.Σ. | |
| Τρόπος εισαγωγής | 220VAC μονοφασική | 120VDC έως 425VDC |
| Συχνότητα εισόδου | 45 έως 65 Hz, ονομαστική τιμή:50Hz/60Hz | / |
| Εισαγωγική ικανότητα | 63A/2Px1 | 63A/2Px5 |
| ΕΕΠ | 20kA/40kA,8/20μs | |
| Κατανομή της παραγωγής | ||
| Διορθωτής | Ηλιακή μονάδα | |
| Δυναμική τάση | -42 έως -58VDC, ονομαστική τιμή: -53,5VDC | -42 έως -58VDC, ονομαστική τιμή: -54,5VDC |
| Διακόπτες μπαταρίας | 125A/2P | |
| Διακόπτες φορτίου | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2002. | |
| Συνεχής SPD | 20kA/40kA,8/20μs | |
| Μονάδα | ||
| Μονάδα διορθωτή | Ηλιακή μονάδα | |
| Τεχνολογία |
85 έως 290VAC, ονομαστική ισχύς 220VAC |
120 έως 420VDC με ονομαστική ισχύ 340VDC |
| Αποτελεσματικότητα | > 96% | > 96% |
| Κατηγορία ισχύος | 3000W ((176 έως 290VAC) | 3000W ((200 έως 425VAC) |
|
Θερμοκρασία λειτουργίας |
-10°C έως +75°C (πλήρης ισχύς κάτω των 55°C) | -10°C έως +75°C (πλήρης ισχύς κάτω των 50°C) |
| Ελεγκτής | |
| Εισαγωγή σήματος | 3Al ((2 θερμοκρασία μπαταρίας,1 θερμοκρασία περιβάλλοντος),2RS485,7 DI |
| Έξοδος συναγερμού | 6 στεγνή επαφή |
| Λιμένας επικοινωνίας | RS485,SNMP |
| Τρόπος εμφάνισης | LCD |
| Σύστημα | |
| Διάσταση (WxDxH) | 482x350.6×9U,≤30kg (χωρίς ενότητες) |
| Τρόπος ψύξης | Φυσική ψύξη |
| Τρόπος συντήρησης | Προσωρινή συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας |
| Επίπεδο προστασίας | Διάκριση IP20 |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | -10°C έως +50°C |
| Θέρμανση αποθήκευσης | -40°C έως +75°C |
| Υγρασία λειτουργίας | 5% έως 95% ((μη συμπυκνωτικό) |
|
Υψόμετρο |
0 έως 4000 m ((εάν το υψόμετρο είναι εντός της κλίμακας 3000 έως 4000 m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200 m) |
*προσαρμοσμένο σχέδιο είναι διαθέσιμο.

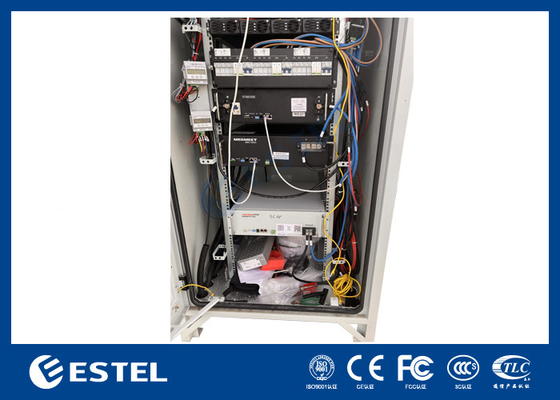

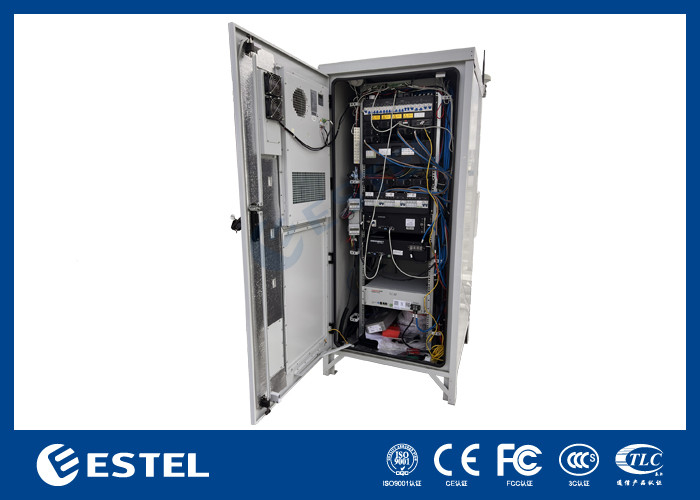

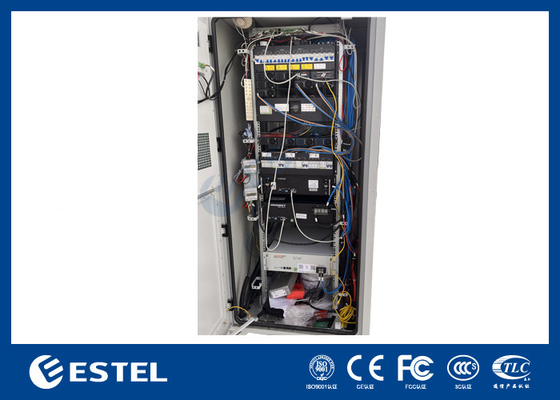

Φωτογραφίες του ντουλαπιού:

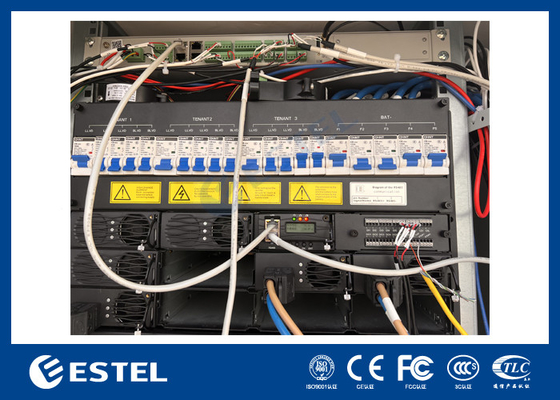

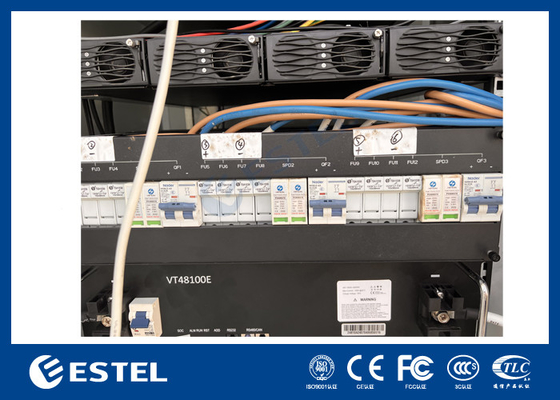

Φωτογραφίες Επανόρθωσης:
Τα υβριδικά ηλιακά συστήματα συχνά λέγονται ότι είναι μια εφάπαξ επένδυση και δεν είναι λάθος.Δεν χρειάζεται να ξοδέψετε την περιουσία σας για να αγοράσετε καύσιμα, επειδή δεν χρειάζεται καύσιμο για να λειτουργήσουν αυτά.Εκτός από αυτά τα οφέλη, η αξία της ιδιοκτησίας σας αυξάνεται επίσης όταν έχετε αυτές τις αξιόπιστες πηγές εγκατεστημένες στο σπίτι σας.Αυτή η συμφωνία θα σας ωφελήσει μόνο μακροπρόθεσμα..
Μόλις εγκαταστήσετε υβριδικό ηλιακό σύστημα, μπορείτε να πείτε με περηφάνια ότι χρησιμοποιείτε καθαρή και ανανεώσιμη ενέργεια.Χρησιμοποιώντας αυτό δεν επηρεάζει τη διαθεσιμότητά του στον πλανήτη μαςΕπίσης, μειώνει το αποτύπωμα άνθρακα και αποτελεί βιώσιμη πηγή παραγωγής ενέργειας.
Είστε έτοιμοι να κάνετε το επόμενο βήμα στη μετάβαση στην πράσινη ενέργεια; Αφήστε τους εμπειρογνώμονές μας να σας καθοδηγήσουν στην επιλογή της βέλτιστης λύσης POWRBANK που ανταποκρίνεται στις απαιτήσεις σας:
