Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία: | Διορθωτής τηλεπικοινωνιών | Σχήμα: | CS1U-4820 |
|---|---|---|---|
| Ελεγκτής: | Επικοινωνία Ethernet, SNMP, ModBus και RS485 | Τρόπος εγκατάστασης: | Ράφι 19 ίντσας |
| Πλήρη απόδοση: | 1080W | Τεχνική ένταση: | -48VDC (-42 έως -58VDC) |
| Μονάδα: | Καυτός-Swappable | Διαχείριση μπαταριών: | Υποστήριξη |
| Επισημαίνω: | Σύστημα τροφοδοσίας ισχύος 1080W,19 ιντσών κανονικός διορθωτής,CS1U-4820 Σύστημα τροφοδοσίας |
||
1. ESTEL Περιγραφή του συστήματος ηλεκτρικής ενέργειας
Η εν λόγω τροφοδοσία είναι τροφοδοσία συστήματος, με τα ακόλουθα χαρακτηριστικά και λειτουργίες:
1, ευρύ φάσμα εισόδου τάσης: 100-240 Vac, κατάλληλο για είσοδο στο δίκτυο AC σε όλο τον κόσμο·
2Το σύστημα έχει υψηλό συντελεστή ισχύος 0.95· η αρμονική απαίτηση φτάνει το όριο της IEC61000-3-2
2001;
3, Υποστρόφωση εισόδου, υπερστρόφωση εισόδου, υπερστρόφωση εξόδου, όριο ρεύματος εξόδου, βραχυκύκλωμα εξόδου, λειτουργία προστασίας από υπερθερμοκρασία·
4Το σύστημα διαθέτει διεπαφή εισόδου μπαταρίας και λειτουργία διαχείρισης χαμηλής τάσης της μπαταρίας και φόρτισης.
2, Δυναμικό του συστήματος τροφοδοσίας
Αριθμός |
Σχέδιο | Τεχνική απαίτηση | Μονάδα | Παρατηρήσεις |
| 1 | Τεχνική ένταση | 100 ¢ 240 | Βάκ | |
| 2 | Πεδίο τάσης εισόδου | 90·264 | Βάκ | |
| 3 | Συχνότητα τάσης εισόδου | 47·63 | Hz | |
| 4 | Μέγιστο ρεύμα εισόδου | ≤ 18 | Α | |
| 6 | ρεύμα εισροής | ≤ 80 | Α | Ψυχρή εκκίνηση, μέγιστη τάση εισόδου |
| 7 | ΠΦΚ | ≥0.95 | Βιν = 220 Vac, ονομαστικό φορτίο |
3Χαρακτηριστικά εξόδου του συστήματος ισχύος:
|
|
Σχέδιο |
Τεχνική απαίτηση |
Μονάδα |
Παρατηρήσεις |
|
|
1 |
Τεχνική ένταση |
54±0.5 |
Vdc |
Δοκιμαστική τάση κατά τη λήξη της μπαταρίας |
|
|
2 |
ρεύμα εξόδου |
0 ¢ 20 |
Α |
Η παροχή ενέργειας έρχεται με ένα |
|
|
3 |
Σταθερή πίεση |
±3 |
% |
|
|
|
4 |
Η μπαταρία |
54±0.5 |
V |
Η τάση δοκιμής για την μπαταρία όταν: |
|
|
5 |
Η μπαταρία |
8±0.5 |
Α |
Δοκιμή σε κατάσταση σταθερού ρεύματος |
|
|
6 |
Γραμμές εξόδου |
≤ 200 |
mVp-p |
Ονομαστικό φορτίο, οσιλοσκόπιο |
|
|
7 |
Συνολική παραγωγή |
1080 |
W |
Η παροχή ενέργειας έρχεται με ένα |
|
|
8 |
Απόδοση εκκίνησης |
≤ 6 |
S |
Βιν = 220 Vac, ονομαστικό φορτίο |
|
|
9 |
Χρόνος εξόδου |
≤ 100 |
mS |
Η τάση εξόδου αυξάνεται από 10% |
|
|
10 |
Υπερβολική πίεση |
≤ 5 |
% Vo |
|
|
|
11 |
Το αποτέλεσμα |
≥ 10 |
mS |
Φιν: 220 Vac, ονομαστικό φορτίο |
|
|
12 |
Δύναμη |
Υπερστροφή |
≤ 5 |
% Vo |
Αλλαγή φορτίου εξόδου: 25% -50-25% |
|
ανάκτηση |
≤ 200 |
μS |
|||
|
13 |
θερμοκρασία |
±0.03 |
%/°C |
|
|
|
14 |
παράδοση |
90 (Τυπική τιμή: 92%) |
% |
25°C, είσοδος 220VAC, ονομαστικό φορτίο |
|
3Παράδειγμα CS1U-4820 Αρχή λειτουργίας
Υπό κανονικές συνθήκες, κάθε παράμετρος των μονάδων ευθυγράμμισης και της μονάδας διανομής ελέγχεται από τη μονάδα παρακολούθησης, η οποία λειτουργεί σύμφωνα με τις προκαθορισμένες παραμέτρους ή τις εντολές του χρήστη.Εάν υπάρχει σφάλμα στο δίκτυο ACΌταν η τάση της μπαταρίας είναι κάτω από 42V±0,5V, η τάση της μπαταρίας αρχίζει να μειώνεται.η μονάδα παρακολούθησης αναφέρει την μπαταρία υπό σήμα συναγερμού τάσης και διακόπτει την έξοδο φορτίουΌταν το εξωτερικό δίκτυο εναλλασσόμενου ρεύματος ανακάμψει, το σύστημα θα επανέλθει στη φυσιολογική κατάσταση εργασίας..
4Εφαρμογή διορθωτή
(1) Πρόσβαση στην ένταξη
(2) Σύστημα εσωτερικής διανομής και επέκτασης
(3) Ακινητό σταθμό και σύστημα επέκτασης κάλυψης
(4) WLAN
(5) Γήινος σταθμός δορυφορικής επικοινωνίας και σταθμός επικοινωνίας μικροκυμάτων
(6) Αδύναμη αίθουσα διανομής ρεύματος
(7) Άλλα συστήματα αδιάλειπτης τροφοδοσίας με ρεύμα εναλλασσόμενο/κατευθυνόμενο
5Ο παράδοχός μας.
Τα εμπορεύματα μπορούν να αποσταλούν με θαλάσσιο, αεροπορικό, ταχυδρομικό, χερσαίο, σιδηροδρομικό κλπ.
Εκτός από τον ακόλουθο παράδοχο, μπορούμε επίσης να ψάξουμε για τον παράδοχο με την καλύτερη τιμή στην Κίνα, αν μας χρειαστείς να κάνουμε κάτι για σένα.

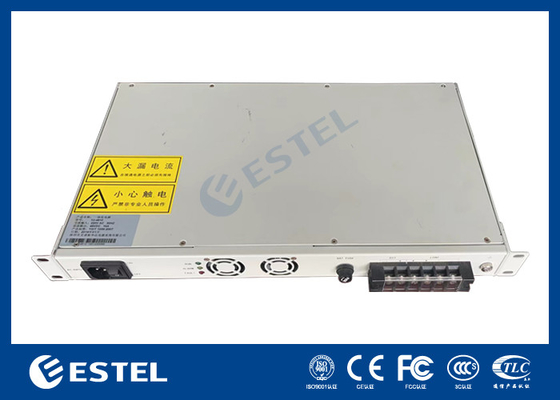

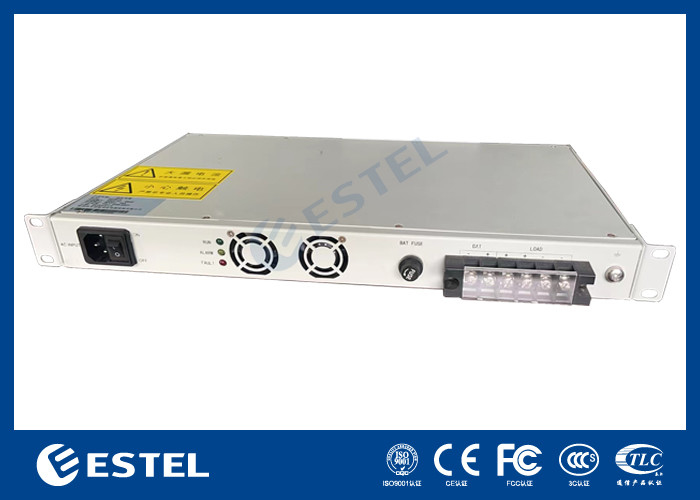

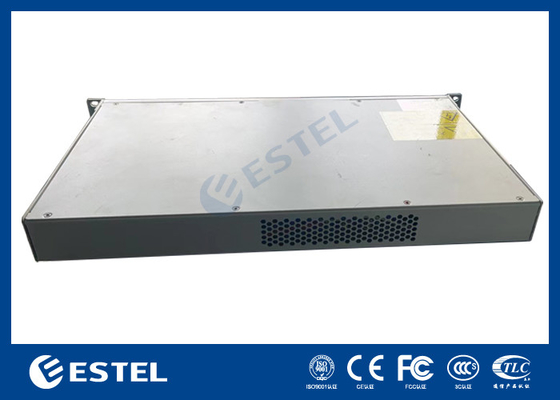

6Εικόνες προϊόντων:
