Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία: | Διορθωτής τηλεπικοινωνιών | Σχήμα: | EVCSE48200 |
|---|---|---|---|
| Ελεγκτής: | Επικοινωνία Ethernet, SNMP, ModBus και RS485 | Τρόπος εγκατάστασης: | Ράφι 19 ίντσας |
| Πλήρη απόδοση: | 23.2kw | Δυναμική τάση: | -48VDC (-42 έως -58VDC) |
| Μονάδα: | Καυτός-Swappable | Διαχείριση μπαταριών: | Υποστήριξη |
| Επισημαίνω: | 220Vac 19 ιντσών διορθωτής,Εναλλακτικός με θερμότητα 19 ιντσών διορθωτής,23Σύστημα τροφοδοσίας ισχύος.2 kW |
||
1Λεπτομέρειες του συστήματος τηλεπικοινωνιών:
| Τόπος προέλευσης: Shenzhen, Κίνα (Ηπειρωτική Ευρώπη) | Μία φάση 220Vac |
| Ετικέτα: ESTEL | 48V ((40~58Vdc ρυθμιζόμενο) |
| Αριθμός μοντέλου: EVCSE48200 | Δύναμη εξόδου: 23.2KW |
| Ονομασία προϊόντος:Σύστημα τροφοδοσίας AC/DC | Εισερχόμενη συχνότητα:50/60Hz±10% |
| Πιστοποίηση: ISO9001, CE, 3C, FCC, TLC | ρεύμα εξόδου: 50-400A |
| Εφαρμογή: συσκευή μετάδοσης, επίγειος σταθμός δορυφορικής επικοινωνίας | Παράγοντας ισχύος: ≥0.99 |
| Βάρος: 15 κιλά | Διαμοιρασμός ρεύματος σε παράλληλο: ≤± 3% |
| Εισαγωγή μπαταρίας: 100A*2 | Ακριβότητα σταθερότητας τάσης: ≤±0,6% |
| Δυνατότητα εξόδου φορτίου: (10-63) Α*10 | Αποτελεσματικότητα: ≥91% |
2Περιγραφή συστήματος διορθωτή
Το EVCSE48400 αποτελείται από μονάδα ελέγχου VSM-B, μονάδα ευθυγραμμιστή VRM48 κλπ. Και υπάρχει μονάδα διανομής AC-DC. Η χωρητικότητά του μπορεί να φθάσει τα 48V / 50A ~ 400A συνδυάζοντας ράφια με ευθυγραμμιστές.
1) Η μονάδα διορθωτή υιοθετεί τεχνολογία αντιστάθμισης ενεργού συντελεστή ισχύος και η τιμή του συντελεστή ισχύος φτάνει το 0.99.
2) Το κανονικό εύρος λειτουργίας της τάσης εισόδου εναλλασσόμενου ρεύματος είναι ευρύς έως 90-290V, Μονή Φάση, (323V~480V ac, 3 Φάση).
3) Η μονάδα ευθυγραμμιστή υιοθετεί τεχνολογία πλήρους γέφυρας με μαλακή εναλλαγή και η απόδοση είναι έως 96%.
4) Έξυπνη διαχείριση της μπαταρίας. Υπάρχουν λειτουργίες απενεργοποίησης φορτίου και προστασίας της μπαταρίας από χαμηλή τάση (LVLD+LVBD) και δευτερεύουσας απενεργοποίησης (δευτερεύων διακόπτη ισχύος),που μπορεί να συνειδητοποιήσει λειτουργίες όπως η αντιστάθμιση θερμοκρασίας, αυτόματη εξισορρόπηση και έλεγχος κυμαινόμενης φόρτισης, αυτόματη ρύθμιση τάσης, υπολογισμός της χωρητικότητας της μπαταρίας και ηλεκτρονική δοκιμή της μπαταρίας.
5) Η μονάδα ευθυγραμμιστή υιοθετεί τεχνολογία θερμής ανταλλαγής χωρίς ζημιά, plug and play, και ο χρόνος αντικατάστασης είναι μικρότερος από 1min.
6) Διαδικτυακή σχεδίαση, παρέχοντας πολλαπλές διεπαφές επικοινωνίας (όπως RS485, στεγνή επαφή), ευέλικτη δικτύωση, περιορισμένη πραγματική τοπική και απομακρυσμένη παρακολούθηση, χωρίς επίβλεψη.
7) Σχεδιασμός προστασίας από κεραυνές για πλευρές AC και DC, κατάλληλη για περιοχές καταιγίδας.
8) Υποστήριξη των λειτουργιών προστασίας από λάθη και συναγερμού.
9) Η φιλική λειτουργία και συντήρηση μπορούν να εγκατασταθούν στον τοίχο, εξοικονομώντας αποτελεσματικά χώρο.
10) Υπερ-χαμηλή ακτινοβολία.
3Τεχνικές παραμέτρους
| Εισαγωγή | |
| Ονομαστική ιπτάμενη αξία | Μία φάση 220Vac |
| Πεδίο τάσης λειτουργίας | 90~300Vac |
| Τρέχων | ≤ 18,5A |
| Συχνότητα | 50/60Hz±10% |
| Συντελεστής ισχύος | ≥0.99 |
| Αποδόσεις | |
| Τετάρτη | 48V ((40~58Vdc ρυθμιζόμενο) |
| Τρέχων | 50Α@58 |
| Διαμοιρασμός ρεύματος παράλληλα | ≤ ± 3% |
| Ακριβότητα σταθερότητας τάσης | ≤ ± 0,6% |
| Προστασία | Υπερτάσεις, υπερστροφές, βραχυκύκλωμα εξόδου και υπερύθμιση |
| Άλλα στοιχεία | |
| Αποτελεσματικότητα | ≥92% |
| Τρόπος ψύξης | Ψύξη ανεμιστήρα |
| Θερμοκρασία λειτουργίας | -10~+55°C |
| Βαθμός τάξης προστασίας | Διάκριση IP20 |
| Τροχόπτωση | ≤ 200mVpp |
| Φωσφομετρικός θόρυβος | ≤ 2mVrms |
| Επίδραση φορτίου | ≤ ± 0,5% |
| Χρόνος αποκατάστασης της επίδρασης φορτίου | ≤ 200μs |
| Επίδραση της πηγής | ≤ ± 0,1% |
| Μέγεθος (mm) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| Βάρος | 2.2kg |
| ΕΜΚ | |
| Εκπομπές | Εισαγωγή AC σύμφωνα με τα πρότυπα EN50081-1 και EN50081-2· έξοδος DC σύμφωνα με το πρότυπο EN50081-2 |
| Ανοσοφυΐα | Σύμφωνα με το EN50081-1, EN50081-2 |
| Ασφάλεια | Σύμφωνα με την IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3Παράδειγμα EVCSE48400 Αρχή λειτουργίας
Υπό κανονικές συνθήκες, κάθε παράμετρος των μονάδων ευθυγράμμισης και της μονάδας διανομής ελέγχεται από τη μονάδα παρακολούθησης, η οποία λειτουργεί σύμφωνα με την προκαθορισμένη παράμετρο ή τις εντολές του χρήστη.Εάν υπάρχει σφάλμα στο δίκτυο ACΌταν η τάση της μπαταρίας είναι κάτω από 42V±0,5V, η τάση της μπαταρίας αρχίζει να μειώνεται.η μονάδα παρακολούθησης αναφέρει την μπαταρία υπό σήμα συναγερμού τάσης και διακόπτει την έξοδο φορτίουΌταν το εξωτερικό δίκτυο εναλλασσόμενου ρεύματος ανακάμψει, το σύστημα θα επανέλθει στη φυσιολογική κατάσταση εργασίας..
4Εφαρμογή διορθωτή
(1) Πρόσβαση στην ένταξη
(2) Σύστημα εσωτερικής διανομής και επέκτασης
(3) Ακινητό σταθμό και σύστημα επέκτασης κάλυψης
(4) WLAN
(5) Γήινος σταθμός δορυφορικής επικοινωνίας και σταθμός επικοινωνίας μικροκυμάτων
(6) Αδύναμη αίθουσα διανομής ρεύματος
(7) Άλλα συστήματα αδιάλειπτης τροφοδοσίας με ρεύμα εναλλασσόμενο/κατευθυνόμενο
5Ο παράδοχός μας.
Τα εμπορεύματα μπορούν να αποσταλούν με θαλάσσιο, αεροπορικό, ταχυδρομικό, χερσαίο, σιδηροδρομικό κλπ.
Εκτός από τον παρακάτω παράδοχο, μπορούμε επίσης να ψάξουμε για τον παράδοχο με την καλύτερη τιμή στην Κίνα, αν μας χρειαστείς να κάνουμε κάτι για σένα.

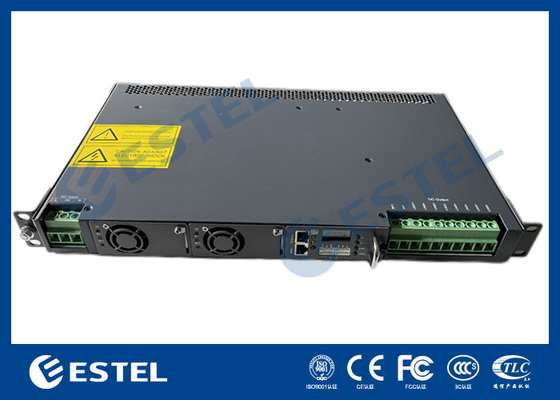

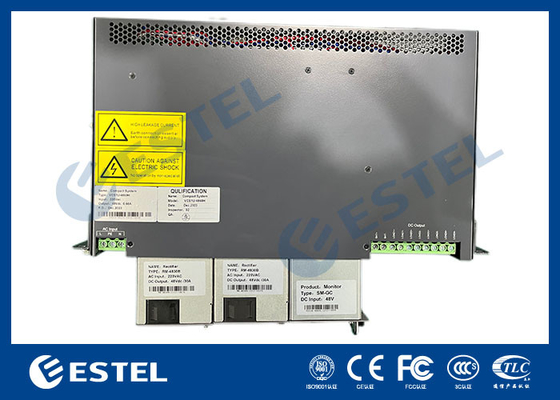

6Εικόνες προϊόντων:
