Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία του προϊόντος: | Εξωτερικό ΥΠΔ τηλεπικοινωνιακό ντουλάπι | Διάσταση: | W*D*H 800mm × 1300mm × 2210mm |
|---|---|---|---|
| Υλικό: | Εναλλακτικές συσκευές | Ψύξη: | κλιματιστικό μηχάνημα και ανεμιστήρας |
| Ράφι εξοπλισμού: | 19 ιντσών Ρακ και δίσκο μπαταρίας | Αξιολόγηση ΙΠ: | IP55 |
| Πύλη: | Μία μπροστινή πόρτα μία πίσω πόρτα | Προσαρμοσμένο: | - Ναι, ναι. |
| Επισημαίνω: | Εξωτερικό ολοκληρωμένο ντουλάπι με PDU,Εξωτερικό ολοκληρωμένο ντουλάπι με μπαταρία,IP55 Εξωτερικό ολοκληρωμένο ντουλάπι |
||
Εξωτερικό ολοκληρωμένο ντουλάπι με μπαταρία και μονάδα διανομής ενέργειας με επίπεδο προστασίας IP55
Τεχνικές παραμέτρους για το ET80130221-BA
| Διαμόρφωση | Άρθρο | Τεχνική παράμετρος |
| Υπουργείο | Σχήμα | Τροφοδοσία |
| Επίπεδο προστασίας | IP55 | |
| Εξωτερική διάσταση | H2210mm × W800mm × D1300mm | |
| Εσωτερική διάσταση | Επάνω 19 ίντσες 33U κάτω από 1 στρώμα μπαταρία ντουλάπι | |
| Υλικό |
Ζυγισμένος χάλυβας, πάχος 1,2 χιλιοστά, μονό τοίχος. Μονάδες ρύθμισης |
|
| Απομόνωση | 20 mm PEF | |
| Επιχρισμός | Επιχρίσεις σε σκόνη από πολυεστέρα | |
| Χρώμα | RAL7035 | |
| Πύλη | Μία μπροστινή πόρτα, μία πίσω πόρτα, αδιάβροχη κλειδαριά τριών σημείων, λουκέτο υποστήριξης. | |
| Χάντζες | Εσωτερική μίζα | |
| Επιλογές εγκατάστασης | Εγκαταστάθηκαν στο πάτωμα | |
| Διαδρομή καλωδίων | Διάταξη του καλωδίου | |
| Ψύξη | Κλιματιστικό 2000W 48VDC | |
| ανεμιστήρας 12038 48VDC | ||
| Μονάδα διανομής ενέργειας |
Πίνακας διακυμάνσεων εναλλασσόμενης τάσης, με διώδη καταστολής μεταβατικής τάσης (SPD 80KA) Συστήματα ηλεκτρικής ενέργειας και γεννήτριες ντίζελ (L1, L2, N, G) 120V Nema 5-15R 2 πρίζες 1 διπλός διακόπτης 100A 2 μονοδιάσπαστοι 64A 3 μονοδιάσπαστοι 30A Μονάδα διανομής Η τάση εισόδου: AC 220V (L1, L2, N και G) 60Hz Μία φάση (L1, L2, N συνδέσεις εδάφους) σύνδεση ηλεκτρικής γεννήτριας Η τάση εισόδου: AC 220V (L1, L2, N και G) 60Hz |
|
| Άλλα | 48VDC λαμπτήρα LED | |
| Περιβάλλον | Θερμοκρασία λειτουργίας | -40°C~+55°C (+Ηλιακή ακτινοβολία) |
| Θέρμανση αποθήκευσης | -40°C~+70°C | |
| Εργασιακή υγρασία | 5%~95% (χωρίς συμπύκνωση) | |
| Υψόμετρος λειτουργίας | 0 ~ 4000 μέτρα | |
1.ΤροφοδοσίαΠροδιαγραφές:
Ένα εξωτερικό ολοκληρωμένο ντουλάπι είναι μια συσκευή που ενσωματώνει μια μπαταρία και μια μονάδα διανομής ενέργειας (PDU) για την παροχή διανομής ενέργειας και προστασίας σε εξωτερικό περιβάλλον.
Βασικές λειτουργίες:
Η μπαταρία: παρέχει υποστήριξη ενέργειας για τη συσκευή ώστε να εξασφαλίζεται ότι μπορεί να συνεχίσει να λειτουργεί για κάποιο χρονικό διάστημα σε περίπτωση διακοπής ρεύματος.
Μονάδα διανομής ισχύος (PDU): διανέμει ισχύ από την παροχή ενέργειας σε συσκευές ή συστήματα και παρέχει προστασία από υπερφόρτωση και προστασία από βραχυκύκλωμα.
Χαρακτηριστικά:
Αδιάβροχο και αδιάβροχο: Συνήθως με βαθμό IP55 ή IP65 αδιάβροχο και αδιάβροχο, προσαρμόζεται σε σκληρό εξωτερικό περιβάλλον.
Επιδόσεις διάσπασης θερμότητας: Ενσωματωμένος κλιματισμός/παιοχέα ή άλλη συσκευή διάσπασης θερμότητας για τη διασφάλιση της κανονικής λειτουργίας των εσωτερικών συσκευών σε περιβάλλον υψηλών θερμοκρασιών.
Δυνατότητα: Μπορεί να παρέχει ντουλάπια με διάφορες χωρητικότητες, όπως 18u, 22u, 27u, 32u, 42u κλπ.
Προσαρμογή: Μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του χρήστη, συμπεριλαμβανομένου του μεγέθους, του χρώματος, της λειτουργίας κλπ.
Κατάλογος εξαρτημάτων
| - Όχι, όχι, όχι. | Άρθρο | Ποσότητα | Μονάδα | Προδιαγραφές |
| 1 | Εξωτερικό ντουλάπι UPS | 1 | Εγκατάσταση |
(1) Εξωτερικές διαστάσεις: W×D×H 800×1300×2210mm (2) Ένα θάλαμο: το άνω μέρος είναι χώρος εξοπλισμού, το κάτω μέρος είναι χώρος μπαταριών. (3) Με μία μπροστινή πόρτα και ειδική κλειδαριά για το εξωτερικό ντουλάπι (κλειδί υποστήριξης) (4) Ζαλβανισμένο χάλυβα, σάντουιτς πλακέτα δομής, διπλό τοίχωμα με θερμομόνωση (5) Υπάρχει θερμομόνωση μεταξύ του εσωτερικού τοίχου και του εξωτερικού τοίχου. |
| 2 |
Κλιματιστικό (ψύξη για το χώρο εξοπλισμού) |
1 | Εγκατάσταση | Δυνατότητα ψύξης: 2000W, τροφοδοσία: DC48V |
| 3 | Φανατικός | 1 | Εγκατάσταση | Ηλεκτρική τροφοδοσία: DC48V |
| 4 | Αισθητήρας λαμπτήρα LED | 1 | ΕΠ | Χρησιμοποιείται για τον έλεγχο της ενεργοποίησης/αποσύνδεσης της λάμπας LED |
| 5 | Φώτα LED | 1 | ΕΠ | DC48V |
| 6 | Μονάδα διανομής ενέργειας | 1 | Εγκατάσταση |
Πίνακας διακυμάνσεων εναλλασσόμενης τάσης, με διώδη καταστολής μεταβατικής τάσης (SPD 80KA) Συστήματα ηλεκτρικής ενέργειας και γεννήτριες ντίζελ (L1, L2, N, G) 120V Nema 5-15R 2 πρίζες 1 διπλός διακόπτης 100A 2 μονοδιάσπαστοι 64A 3 μονοδιάσπαστοι 30A Μονάδα διανομής Η τάση εισόδου: AC 220V (L1, L2, N και G) 60Hz Μία φάση (L1, L2, N συνδέσεις εδάφους) σύνδεση ηλεκτρικής γεννήτριας Η τάση εισόδου: AC 220V (L1, L2, N και G) 60Hz |
| 7 | Πακέτο | 1 | Εγκατάσταση | Δαστική θήκη |
2. Χαρακτηριστικό
(1) Το ντουλάπι είναι ανθεκτικό στη σκόνη, στον ήλιο και στη βροχή, το οποίο χρησιμοποιείται σε εξωτερικό περιβάλλον.
(2) Ψύξη του ντουλαπιού: κλιματισμός.
(3) Η διάταξη του καναπέ είναι εύλογη, γεγονός που διευκολύνει την πρόσβαση, τη στερέωση και τη γείωση των καλωδίων.
(4) Όλα τα καλώδια που χρησιμοποιούνται στο ντουλάπι είναι κατασκευασμένα από υλικά που καθυστερούν τη φλόγα.
(5) Το ντουλάπι περιλαμβάνει ράβδο γείωσης
3Εφαρμογές
Το εξωτερικό ντουλάπι ηλεκτρικής ενέργειας ET80130221-BA προορίζεται για τη στερέωση του συστήματος ηλεκτρικής ενέργειας τηλεπικοινωνιών και των μπαταριών, που χρησιμοποιούνται κυρίως σε σταθμούς βάσης ασύρματης επικοινωνίας, όπως το σύστημα 4G,επικοινωνία/ενσωματωμένη υπηρεσία δικτύου, σταθμός διακόπτη πρόσβασης/μεταφοράς, επικοινωνία/μεταφορά έκτακτης ανάγκης κλπ.
4Διάγραμμα διαστάσεων

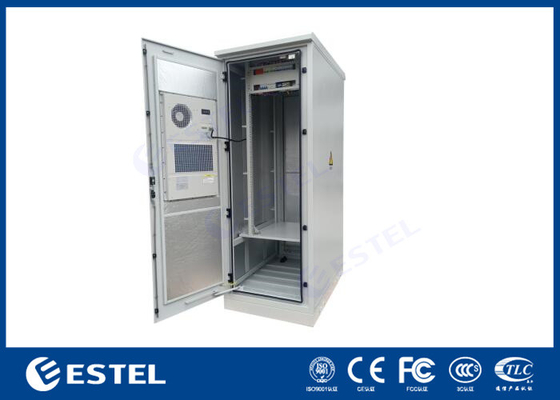

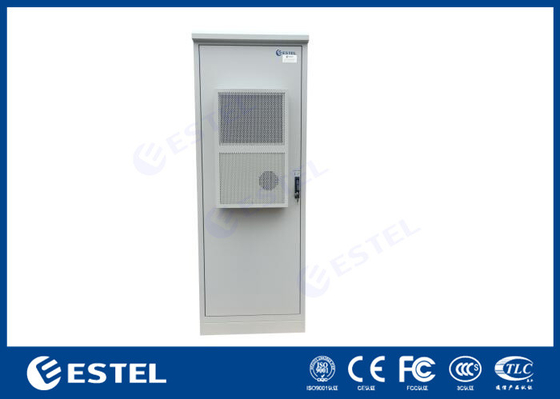

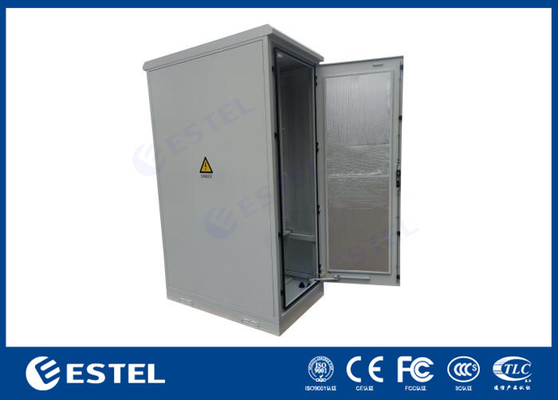

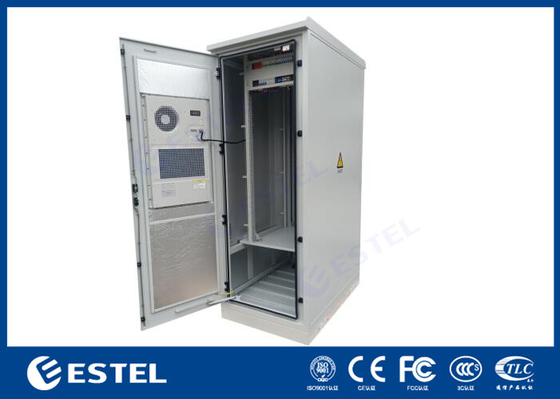

5Φωτογραφίες του υπουργείου
