Έξυπνη εξωτερική ενσωματωμένη με μονάδα παρακολούθησης και ελεγκτή θερμοκρασίας

1.Εισαγωγή εξωτερικού ολοκληρωμένου τηλεπικοινωνιακού υπουργείου

Τεχνικές παραμέτρους

Κατάλογος εξαρτημάτων εξωτερικών ντουλαπιών

2. Έξυπνη εξωτερική εισαγωγή

Η σειρά έξυπνων εξωτερικών ολοκληρωμένων καναπέδων χρησιμοποιείται κυρίως για σταθμούς βάσης ασύρματης επικοινωνίας, συμπεριλαμβανομένου του συστήματος 3G / 4G νέας γενιάς, των ολοκληρωμένων υπηρεσιών επικοινωνίας / δικτύου,σταθμός διακόπτη πρόσβασης/μεταφοράς, επικοινωνία/διαβίβαση έκτακτης ανάγκης κλπ.

3Δομή

Η σειρά των έξυπνων εξωτερικών ντουλαπιών υιοθετεί ένα σάντουιτς από αφρό με πάχος 20 mm και πυρόστακτο υλικό EPS στο εσωτερικό, το οποίο αποτελείται από ένα εξωτερικό κουτί,Μέρη εσωτερικού φύλλου και εξαρτήματαΤο κουτί έχει συμπαγή δομή, εύκολη εγκατάσταση, εξαιρετική απόδοση σφράγισης και προστασία IP55.

Το ντουλάπι χωρίζεται σε ντουλάπι εξοπλισμού, ντουλάπι ισχύος και ντουλάπι μπαταρίας σύμφωνα με τις λειτουργίες του.

Το ενσωματωμένο εξωτερικό ντουλάπι για τον σταθμό βάσης υιοθετεί ντουλάπι μονοκατοικίας και ντουλάπι διπλού κατοικίας.

Υπηρεσία εξοπλισμού: είναι κυρίως ενσωματωμένη με μονάδα διανομής ισχύος εναλλασσόμενου ρεύματος, μονάδα παρακολούθησης δυναμικού κυκλώματος, βοηθητικό ανεμιστήρα άμεσης διέλευσης και φωτισμό LED.

Πύλη και κλειδαριά:Είναι κυρίως ενσωματωμένο με μονάδα διανομής ισχύος εναλλασσόμενης ενέργειας, μονάδα παρακολούθησης δυναμικού κυκλώματος, βοηθητικό ανεμιστήρα άμεσης διέλευσης και φωτισμό LED.Και το κενό ανάμεσα στις πόρτες είναι συμπαγές.. Η γωνία ανοίγματος της πόρτας είναι > 110 ° και η πόρτα του ντουλάπιου περιέχει μια δομή ορίου.Η κλειδαριά της πόρτας υιοθετεί μια δομή τριών σημείων της ράβδου έλξης και την πλάκα κλειδαριού, η οποία είναι σταθερή στη δομή και ισχυρή στην καταπολέμηση της κλοπής.

Συνολική ρύθμιση:

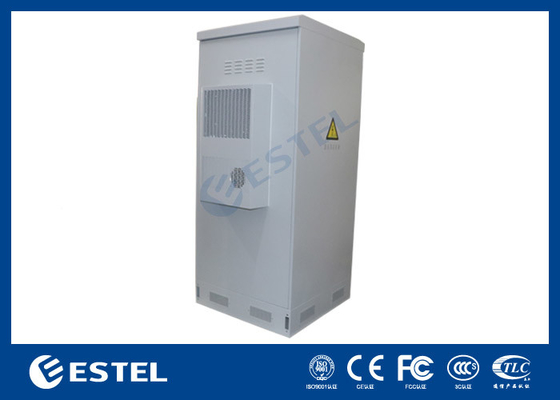

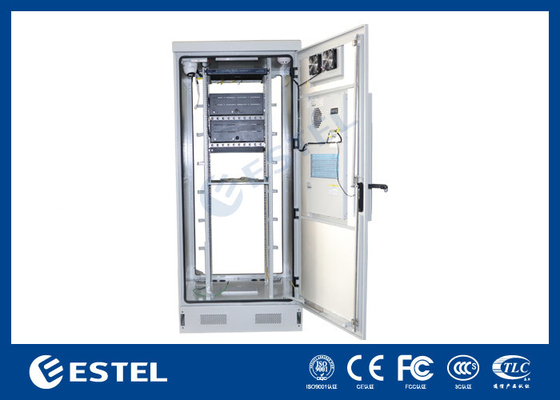

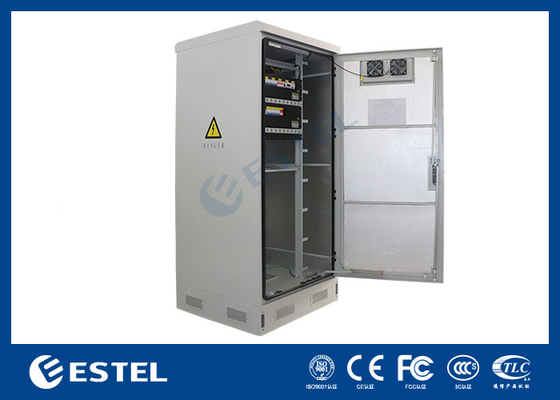

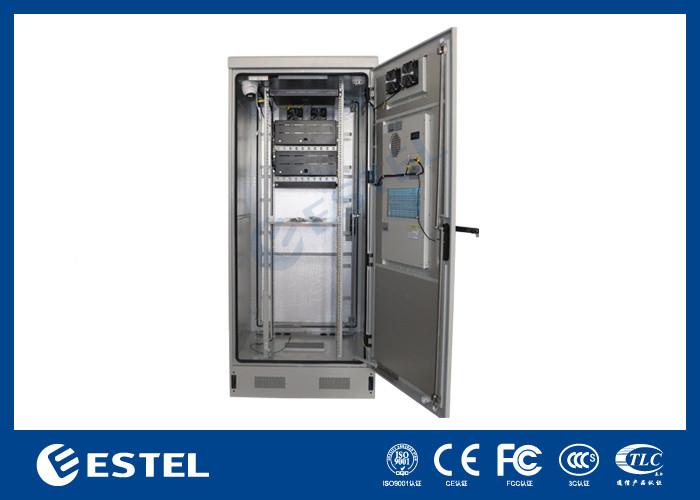

Φωτογραφίες:

4- Διαρθρωτικοί τεχνικοί δείκτες

(1)Το ντουλάπι μπορεί να τοποθετηθεί με τυποποιημένο ράφι 19 ιντσών, ράφι 21 ιντσών και ράφι μπαταριών.να ανταποκρίνονται στις απαιτήσεις τουκαι;

(2) Το ντουλάπι χρησιμοποιεί συρρικνωμένη σύνδεση με συσκευή κατά της χαλάρωσης ως δομή και σύνδεση ρυμουλκούμενου.Τα νιφέτα ή τα νάτρια νιφέτας τοποθετούνται με τη σειράΗ επιφάνεια του νίτρου δεν είναι κοίλη, παραμορφωμένη ή κατεστραμμένη.

2.2 Περιορισμός πόρτας και πόρτας

Α Η πόρτα του ντουλαπιού χρησιμοποιεί μια κάθετη δομή πόρτας με μεντεσέδες.

Β Η διάταξη ορίου της πόρτας έχει λειτουργία ορίου όταν η πόρτα βρίσκεται στην κατάσταση "ανοιχτή".

Γ Η διάταξη ορίου της πόρτας ενεργοποιεί αυτόματα τη λειτουργία ορίου κατά το άνοιγμα της πόρτας και ακυρώνει χειροκίνητα τη λειτουργία ορίου κατά το κλείσιμο της πόρτας.

D Όταν η πόρτα είναι πλήρως ανοιχτή, η μέγιστη γωνία ανοίγματος είναι μεγαλύτερη από 110.

E Η πόρτα και το όριο της πόρτας είναι σε καλή κατάσταση χωρίς υπερβολική φθορά μετά από 1000 επαναλαμβανόμενες λειτουργίες ανοίγματος/κλείσματος.

F Η συσκευή ορίου πόρτας μπορεί να αντέξει το στατικό φορτίο που προκαλείται από το άνοιγμα και το κλείσιμο της πόρτας που παράγεται από άνεμο 22 m/s υπό την κατάσταση ορίου, χωρίς μηχανική βλάβη ή λειτουργική βλάβη.

5Σχεδιασμός του παραθύρου εξαερισμού και του φιλτραριστικού οθόνου

1. Ένα δίχτυ από ανοξείδωτο χάλυβα με πάχος 1 mm και προδιαγραφή 16 ματιών συγκολλείται στην έξοδο αέρα του παραθύρου εξαερισμού,που έχει τη λειτουργία της πρόληψης της εισβολής εντόμων και ασυμφωνικών ζώωνΣτο εσωτερικό της εισόδου αέρα του παραθύρου εξαερισμού υπάρχει ένα ανθεκτικό στη διάβρωση, αμυδρό δοχείο.Το μηδενικό στοιχείο είναι ένα φίλτρο με πάχος 10 mm και προδιαγραφή 30 ppiΤο δίκτυο φίλτρου είναι διπλωμένο μαζί με το διπλωμένο δίκτυο υποστήριξης και το φίλτρο είναι σταθερό στο πλαίσιο της πλάκας αλουμινίου.

2Η έξοδος αέρα του ανεμιστήρα είναι σχεδιασμένη στο σύνολο του πλαισίου της πόρτας.Το νερό της βροχής ρέει προς τα κάτω κατά μήκος των λουτρών.Ταυτόχρονα, υπάρχει μια δευτερεύουσα δομή στην έξοδο αέρα για να εμποδίσει το νερό της βροχής να ρέει στη δομή.

6Σχεδιασμός καλωδίων και προστασία γείωσης

Σχεδιασμός καλωδίων

(1) Το τροφοδοτικό και τα άλλα εξωτερικά καλώδια πρέπει να διοχετεύονται στο κάτω μέρος.

(2) Η εσωτερική καλωδίωση μεταξύ πολλαπλών τυποποιημένων ντουλάπιων υιοθετεί τη μέθοδο καλωδίωσης της βάσης έξω από το ντουλάπι.

(3) Η γραμμή εναλλασσόμενου ρεύματος, η γραμμή συνεχούς ρεύματος, η γραμμή σήματος και το καλώδιο εδάφους πρέπει να διακινούνται και να συνδέονται χωριστά.

(4) Ο πυθμένας του ντουλάπιου είναι σχεδιασμένος με μια τρύπα που διαπερνά το σύρμα και ένα ελαστικό δαχτυλίδι που διαπερνά το σύρμα.Η στήλη του υπουργείου είναι σχεδιασμένη με μια τρύπα πέρασης σύρματος και το άνοιγμα έχει γυαλιστεί χωρίς burr.

Προστασία κατά της θόρυβας

1. Το ντουλάπι είναι εξοπλισμένο με μπάρα γείωσης, η οποία είναι κατασκευασμένη από μπάρα χαλκού με επικάλυψη κατά της διάβρωσης, με περιοχή διατομής 50 mm2,και 10 τρύπες για βίδες σύνδεσης κατάλληλου μεγέθους και αντίστοιχες βίδες;
2. Η αντίσταση σύνδεσης μεταξύ οποιωνδήποτε δύο σημείων είναι μικρότερη από 0,1 Ω.
3. Το προστατευτικό έδαφος άλλων εξοπλισμών στο ντουλάπι συνδέεται με τη ράβδο γείωσης·
4. Όλα τα καλώδια γείωσης στο ντουλάπι υιοθετούν το εθνικό πρότυπο κίτρινο-πράσινο καλώδιο, και το σύρμα πυρήνα χαλκού με μια περιοχή τομή 4mm2
5. Το σημείο σύνδεσης γείωσης έχει σαφή σημάδια γείωσης·
6. Το ντουλάπι πρέπει να είναι συνδεδεμένο με το σύστημα γείωσης εξωτερικού χώρου για να εξασφαλίζεται η ασφάλεια γείωσης του ντουλαπιού και του εξοπλισμού στο ντουλάπι.και πληρούν τις σχετικές διατάξεις της Τεχνικής Προδιαγραφής για την Προστασία από κεραυνό και τη Γείωση για τον Σταθμό Βάσης QB-W-011-2007.

Σχεδιασμός κατά της κλοπής

Σχεδιασμός κλειδαριού πόρτας κατά της κλοπής

Η αντοχή στην βανδαλισμό της κλειδαριάς κατά κλοπής πρέπει να πληροί τις απαιτήσεις της κατηγορίας Β της GA/T 73-1994., όπως φαίνεται στο σχήμα.

Η κλειδαριά και το πλαίσιο της πόρτας χρησιμοποιούν μια δομή τριών σημείων για την καταπολέμηση της κλοπής.

Κλειδώσεις συνδέσεων

• Η συσσωρευτική σύνδεση με την αντι-απολυσσόμενη συσκευή χρησιμοποιείται ως δομική και φορτωτική σύνδεση.Η σύνδεση είναι σταθερή και δεν λείπει σύνδεση ή εικονική σύνδεση;
• Οι νίττες ή τα καρφιά των νίττων πρέπει να είναι διατεταγμένα κατά σειρά και να μην υπάρχουν καμπύλες, ρωγμές και χαλαρότητα.
• Η μάντη της πόρτας υιοθετεί εσωτερική λειτουργία μάντας.

Χρώμα επικάλυψης

Το χρώμα της επιφάνειας επικάλυψης του ντουλαπιού είναι λευκό γκρι (RAL7035).Η επικάλυψη πληροί τις απαιτήσεις της GB/T 3181-2008.

7Κύρια χαρακτηριστικά

• Το κουτί έχει τα χαρακτηριστικά της πρόληψης της σκόνης, της προστασίας από τον ήλιο, της προστασίας από τη βροχή κλπ. και είναι πλήρως προσαρμοσμένο στο εξωτερικό περιβάλλον.
• Το ντουλάπι εξοπλισμού υιοθετεί κλιματισμό για την απώλεια θερμότητας (ο εναλλάκτης θερμότητας μπορεί επίσης να επιλεγεί ως εξοπλισμός απώλειας θερμότητας), με MTBF ≥ 50000h.
• Το ντουλάπι είναι εξοπλισμένο με φωτιστικά.
• Η διάταξη του ντουλάπι είναι λογική και η εισαγωγή του καλωδίου, η στερέωση και η γείωση είναι βολικές για λειτουργία και συντήρηση.Η γραμμή σήματος και το οπτικό καλώδιο έχουν ανεξάρτητες τρύπες εισόδου, που δεν θα παρεμβαίνουν μεταξύ τους.
• Τα καλώδια που χρησιμοποιούνται στο ντουλάπι είναι κατασκευασμένα από υλικά που καθυστερούν τη φλόγα.

8Κύκλοι τεχνικών δεικτών επιδόσεων

• 8.1 Προϋποθέσεις λειτουργίας: θερμοκρασία περιβάλλοντος: - 40 °C~+70 °C·υγρασία περιβάλλοντος: ≤ 95% (σε +40 °C) ·Ατμοσφαιρική πίεση: 70KPa~106KPa.
• 8.2 Υλικό: τσιμεντωμένη πλάκα+πλακέτα σάντουιτς.
• 8.3 Επεξεργασία επιφάνειας: αποτρίχωση, απομάκρυνση σκουριάς, πρόληψη σκουριάς και φωσφορίωση (ή γαλβάνιση), ψεκασμός πλαστικών.
• 8.4 Κεραμίδας που έχει βάρος ≥ 600 kg.
• 8.5 Βαθμός προστασίας των ντουλαπιών: IP55.
• 8.6 Χαμηλωτής φλόγας: πληροί τις απαιτήσεις της δοκιμής GB5169.7 Α.
• 8.7 Αντίσταση μόνωσης: η αντίσταση μόνωσης μεταξύ της διάταξης γείωσης και της μεταλλικής συσκευής δεν πρέπει να είναι μικρότερη από 2X104 M Ω/500 V (DC).
• 8.8 Αντιστασιακή τάση: η αντιστασιακή τάση μεταξύ της διάταξης γείωσης και της μεταλλικής συσκευής δεν πρέπει να είναι μικρότερη από 3000V (DC)/1min.
• 8.9 Μηχανική αντοχή: κάθε επιφάνεια υποφέρει από κάθετη πίεση > 980N και το εξωτερικό άκρο υποφέρει από κάθετη πίεση > 200N μετά το άνοιγμα της πόρτας.

9Σχέδιο εγκατάστασης κάτω
