| Διάσταση: | W*D*H 800*940*2050mm | Υλικό: | Εναλλακτικές συσκευές |
|---|---|---|---|
| Μέθοδος ψύξης: | Κλιματιστικό | Ράφι εξοπλισμού: | 19 ιντσών Rack, 40U χώρο |
| Αξιολόγηση ΙΠ: | IP55 | Προθεσμία πληρωμής: | Τ/Τ |
| Αλιευτικό λιμάνι: | Σενζέν | Μονάδα διορθωτή: | - Ναι, ναι. |
| Ηλιακή ενότητα: | - Ναι, ναι. | Τοποθετήστε τον τρόπο: | μοντάρισμα πατωμάτων |
| Επισημαίνω: | 40U 19 ιντσών εξωτερικό περίβλημα,Ηλιακή Ενέργεια 19 ιντσών εξωτερικό περίβλημα,19 ιντσών εξωτερικό ηλεκτρικό ντουλάπι |
||
Υβριδική Υπηρεσία Ενέργειας με Ηλιακή Ενέργεια και Συστήματα Ενέργειας 40U 19 ιντσών Στερεό Υπηρεσία
Εισαγωγή υβριδικής ενέργειας:
Το Υβριδικό Σώμα Ενέργειας είναι μια πρωτοποριακή λύση σχεδιασμένη για τη βελτιστοποίηση της διανομής και διαχείρισης ενέργειας σε σύγχρονα συστήματα υπολογιστών και ηλεκτρονικών.Αυτό το ντουλάπι παρέχει έξυπνο έλεγχο και ρύθμιση της ισχύος της παραγωγής, εξασφαλίζοντας τόσο την ενεργειακή απόδοση όσο και τη σταθερότητα του συστήματος.
Εδώ είναι τα βασικά χαρακτηριστικά και τα οφέλη του υβριδικού ηλεκτρικού υπουργείου:
40U Standard 19inch Εξωτερικό Κλειδί Υβριδική Ενέργεια Υπουργείο
| Κατάλογος ρυθμίσεων | |
| Εξωτερικό μέγεθος |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (συμπεριλαμβάνονται οι προεξοχές ελέγχου θερμοκρασίας) |
| Περιοχή κάλυψης | 800 mm (Δ) x 700 mm (Δ) |
| Υψόμετρος βάσης | 150 χιλιοστά |
| Βάρος | ≤130kg (χωρίς τον εξοπλισμό και την μπαταρία) |
| Χώρος χρήστη | 37U |
| Υλικό |
Τοίχος:1.2mm τσιμεντωμένο φύλλο χάλυβα Πύλη:1.5mm τσιμεντωμένο φύλλο χάλυβα |
| Κλείδωμα. | Τρία σημεία κατά της κλοπής κλειδαριά, ευρωπαϊκό πρότυπο και πυρήνα, μπορεί να αλλάξει ή να ταιριάξει κρεμάλα από μόνη της |
| Θέση καλωδίωσης | Κάτω μέσα και έξω |
| Τρύπες καλωδίων | 10xφ36 |
|
Βαθμός προστασίας |
IP55 |
| Πληροφορίες ελέγχου θερμοκρασίας | |
|
Εξοπλισμός Τμήμα |
Τρόπος: ανταλλακτής θερμότητας Απόδοση διάσπασης θερμότητας:200W/K Διοικητική τάση:48VDC Κατηγορία ισχύος: 520W |
|
Διαμέρισμα μπαταρίας |
Τρόπος: Κλιματιστικό συνεχούς ρεύματος Δυνατότητα ψύξης (L35/L35): 500W Διάταξη: Κατανάλωση ισχύος (L35/L35):160W |
40U Standard 19 ιντσών Υβριδική Ενέργεια Εξωτερικό Κουτί:
Πρόκειται για ένα υπο-ρακ 19 ιντσών για υβριδικό σύστημα ενέργειας, με 5U ύψος συμπαγές σχεδιασμό για να καλύψει τις κρίσιμες ανάγκες εφαρμογής της μετάδοσης ινών και μικροκυμάτων, συσκευή πρόσβασης, διακόπτης..
Η μέγιστη ισχύς του συστήματος είναι 150A,με είσοδο AC / είσοδο DC / μπαταρία / φορτίο MCBs. Τα καλώδια έχουν πρόσβαση μπροστά με MCB και busbar.
Διορθωτήςβασικά χαρακτηριστικά:
·Περίοδος έντασης εισόδου: 85 έως 290VAC για τον ευθυγραμμιστή και 120 έως 420VDC για το MPPT
·Ο διορθωτής, το MPPT και ο ελεγκτής συνδέονται θερμά, η συντήρηση είναι εύκολη και γρήγορη
·Υψηλή αποδοτικότητα έως 96% για χαμηλότερο λειτουργικό κόστος
·Υποστηρίζει διασύνδεση Ethernet,SNMP,ModBus και RS485
| Κατανομή εισροών | ||
| Κλιματισμός | Δ.Σ. | |
| Τρόπος εισαγωγής | 220VAC μονοφασική | 120VDC έως 425VDC |
| Συχνότητα εισόδου | 45 έως 65 Hz, ονομαστική τιμή:50Hz/60Hz | / |
| Εισροτική ικανότητα | 63A/2Px1 | 63A/2Px5 |
| ΕΕΠ | 20kA/40kA,8/20μs | |
| Κατανομή της παραγωγής | ||
| Διορθωτής | Ηλιακή μονάδα | |
| Δυναμική τάση | -42 έως -58VDC, ονομαστική τιμή: -53,5VDC | -42 έως -58VDC, ονομαστική τιμή: -54,5VDC |
| Διακόπτες μπαταρίας | 125A/2P | |
| Διακόπτες φορτίου | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2002. | |
| Συνεχής SPD | 20kA/40kA,8/20μs | |
| Μονάδα | ||
| Μονάδα διορθωτή | Ηλιακή μονάδα | |
| Τεχνολογία |
85 έως 290VAC, ονομαστική ισχύς 220VAC |
120 έως 420VDC με ονομαστική ισχύ 340VDC |
| Αποτελεσματικότητα | > 96% | > 96% |
| Κατηγορία ισχύος | 3000W ((176 έως 290VAC) | 3000W ((200 έως 425VAC) |
|
Θερμοκρασία λειτουργίας |
-10°C έως +75°C (πλήρης ισχύς κάτω των 55°C) | -10°C έως +75°C (πλήρης ισχύς κάτω των 50°C) |
| Ελεγκτής | |
| Εισαγωγή σήματος | 3Al ((2 θερμοκρασία μπαταρίας,1 θερμοκρασία περιβάλλοντος),2RS485,7 DI |
| Έξοδος συναγερμού | 6 στεγνή επαφή |
| Λιμένας επικοινωνίας | RS485, SNMP |
| Τρόπος εμφάνισης | LCD |
| Σύστημα | |
| Διάσταση (WxDxH) | 482x350.6×9U,≤30kg (χωρίς ενότητες) |
| Τρόπος ψύξης | Φυσική ψύξη |
| Τρόπος συντήρησης | Προηγούμενη συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας |
| Επίπεδο προστασίας | Διάκριση IP20 |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | -10°C έως +50°C |
| Θέρμανση αποθήκευσης | -40°C έως +75°C |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) |
|
Υψόμετρο |
0 έως 4000 m ((εάν το υψόμετρο είναι εντός της κλίμακας 3000 έως 4000 m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200 m) |
*προσαρμοσμένο σχέδιο είναι διαθέσιμο.

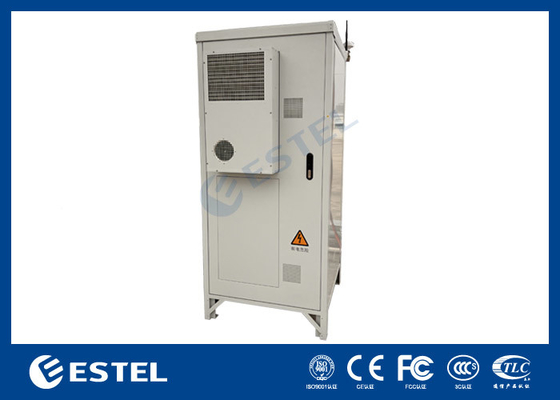

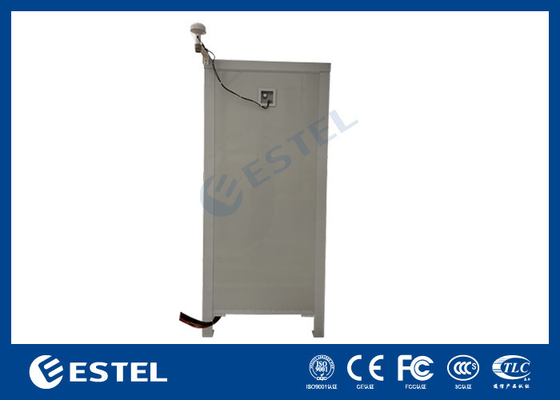

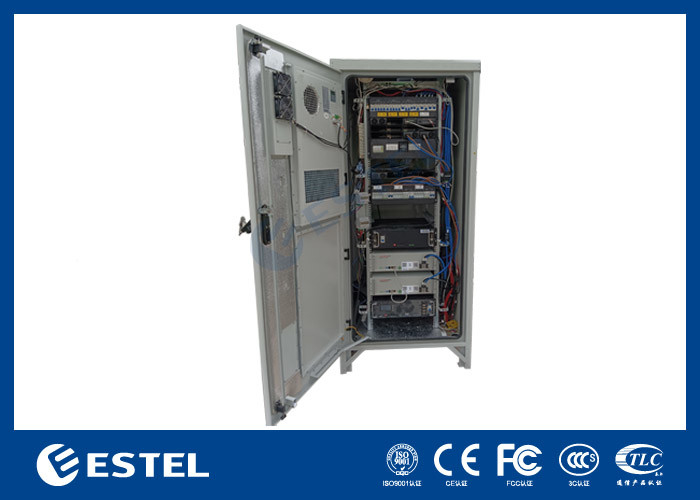

Φωτογραφίες του ντουλαπιού:
Φωτογραφίες Επανόρθωσης:
Ορισμός ΠΕ
IP55/IP65
IP55= Χαρακτηριστικά των θύρων:
Πλήρης προστασία από σκόνη, λάδι και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από επαφή με κλειστό εξοπλισμό
Προστασία από το νερό, μέχρι το νερό που εκτοξεύεται από πύραυλο από οποιαδήποτε κατεύθυνση
Διαθέσιμα σε τοίχο, ελεύθερη στάση, κοίλα, και τηλεγραφικό πόλο τοποθέτηση
Διατίθενται υπηρεσίες προβολής λογότυπου, ανωτισμού ή χαρακτικής
IP65= Χαρακτηριστικά των θύρων:
Πλήρης προστασία από σκόνη, λάδι και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από επαφή με κλειστό εξοπλισμό
Προστασία από το νερό, μέχρι το νερό που εκτοξεύεται από πύραυλο από οποιαδήποτε κατεύθυνση
Διαθέσιμα σε τοίχο, ελεύθερη στάση, κοίλα, και τηλεγραφικό πόλο τοποθέτηση
Διατίθενται υπηρεσίες προβολής λογότυπου, ανωτισμού ή χαρακτικής
Προσαρμοσμένα με αποκόμματα, μόνωση, μεντεσέδες, κλειδαριές ή κλειδαριές
Χαρακτηριστικά του ντουλαπιού:
| Χαρακτηριστικά | Περιγραφή |
|
Χαρακτηριστικά της μονάδας
|
Η ηλιακή μονάδα έχει τη μέγιστη λειτουργία παρακολούθησης του σημείου ισχύος. |
| Η μονάδα ευθυγραμμιστή υιοθετεί τεχνολογία αντιστάθμισης ενεργού συντελεστή ισχύος, η τιμή του συντελεστή ισχύος είναι έως 0.99 | |
| Η μέγιστη απόδοση της μονάδας ευθείας είναι πάνω από 93% | |
| Η μέγιστη απόδοση της ηλιακής μονάδας είναι άνω του 95% | |
| Η ηλιακή μονάδα και η μονάδα ευθυγραμμιστή έχουν υψηλή πυκνότητα ισχύος | |
| Το ηλιακό μοντέλο και το μοντέλο ευθυγραμμιστή υιοθετούν την μη καταστροφική τεχνολογία θερμής ανταλλαγής, δηλαδή το plug-and-play. | |
| Η ηλιακή μονάδα και η μονάδα ευθυγραμμιστή έχουν λειτουργία προστασίας κατά της υπερτάσης εξόδου, συμπεριλαμβανομένης της προστασίας κατά της υπερτάσεως από υλικό και της προστασίας κατά της υπερτάσεως από λογισμικό.Και το λογισμικό προστασίας υπερεμάνσεως έχει δύο τρόπους για επιλογή: η πρώτη φορά κατάσταση κλεισίματος υπερτάσης, η τέταρτη φορά κατάσταση κλεισίματος υπερτάσης | |
| Διαχείριση μπαταριών | Τέλεια διαχείριση μπαταρίας: προστασία της μπαταρίας, και λειτουργίες όπως αυτόματη ρύθμιση τάσης, περιορισμός συνεχούς ρεύματος, υπολογισμός χωρητικότητας της μπαταρίας,αυτόματη εξισορρόπηση/μετατροπή επιβατών, δοκιμή ηλεκτρονικής μπαταρίας. |
| Συμπληρωματική διαχείριση φωτός και ηλεκτρικής ενέργειας | Ιδανική λειτουργία διαχείρισης συμπληρωματικού φωτός / ηλεκτρικής ενέργειας, η οποία μπορεί να επιτύχει την προτεραιότητα της παροχής ηλιακής ενέργειας και να μεγιστοποιήσει τη χρήση της ηλιακής ενέργειας |
| Στατιστικά στοιχεία ισχύος | Κατανάλωση ηλεκτρικής ενέργειας κατά φορτίο, ενέργεια που παράγεται από ηλιακή ενέργεια, ενέργεια που παράγεται από δίκτυο, ενέργεια που παράγεται από DG, εκφόρτιση μπαταρίας, φόρτιση μπαταρίας |
| Καταγραφή δεδομένων |
90 ημέρες αρχείο ιστορικών δεδομένων, τα ιστορικά δεδομένα μπορούν να φορτωθούν. 200 αρχεία ιστορικού συναγερμού, 10 ομάδες δεδομένων δοκιμής μπαταρίας |
| Λειτουργία συναγερμού | Τέλεια προστασία από σφάλματα και λειτουργίες συναγερμού σφάλματος |
| Σχεδιασμός δικτύου |
Παροχή στεγνής επαφής και άλλων θύρων επικοινωνίας για την ευελιξία του δικτύου· Ενεργοποίηση της αναβάθμισης λογισμικού του κοντινού τερματικού μέρους και της ανεξέλεγκτης λειτουργίας |
| Ανθρωπισμένη διεπαφή λειτουργίας |
Το LCD έχει σχεδιαστεί με γωνία 15 μοιρών, η οποία είναι πιο διαισθητική και βολική για τη λειτουργία του χρήστη. Αναζήτηση των παραμέτρων λειτουργίας, των στατιστικών και των ιστορικών συναγερμών του συστήματος μέσω της οθόνης LCD. Ελέγχετε το σύστημα με το χέρι μέσω της οθόνης LCD |
| Προστασία από κεραυνό | Τέλειο σχεδιασμό προστασίας από κεραυνό στις πλευρές AC και DC |
| Σχεδιασμός εξοικονόμησης ενέργειας | Το σύστημα, εκτός από τη λειτουργία εξοικονόμησης ενέργειας του μοντέλου ευθυγραμμιστή, υποστηρίζει και δίνει προτεραιότητα στη χρήση της ηλιακής ενέργειας εισόδου στο φορτίο, αξιοποιεί πλήρως την ηλιακή ενέργεια,για την επίτευξη εξοικονόμησης ενέργειας και μείωση των εκπομπών αερίων του θερμοκηπίου |
| Εξωτερικός τύπος | Το επίπεδο προστασίας του συστήματος είναι έως IP55, μπορεί να χρησιμοποιηθεί στο εξωτερικό. |
|
Σύστημα
|
Όλος ο εξοπλισμός στο σύστημα υποστηρίζει τη συντήρηση στο μπροστινό μέρος |
| Το σύστημα υιοθετεί την τεχνολογία ύπνου ενότητας ευθυγραμμιστή, διπλό επακριβή επαφή, χαμηλής ισχύος shunt και ρυθμιζόμενη τεχνολογία ταχύτητας ανεμιστήρα, και έχει πιο εμφανή λειτουργία εξοικονόμησης ενέργειας | |
| Το προαιρετικό θερμαντήρα AC κάνει το σύστημα να λειτουργεί σε χαμηλή θερμοκρασία αξιόπιστα | |
| Απομακρυσμένη παρακολούθηση | Το Modem είναι ρυθμισμένο με λειτουργία GPRS που μπορεί να πραγματοποιήσει απομακρυσμένη παρακολούθηση μέσω της παροχής δεδομένων στον διακομιστή του Διαδικτύου |
