Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Κλειδωτήρα ντουλάπι: | Αντικλοπτική κλειδαριά τριών σημείων (κλειδί στήριξης) | Εξωτερικό μέγεθος: | W*D*H 800*940*2050mm |
|---|---|---|---|
| Υλικό: | Ζυγισμένος χάλυβας | Μέθοδος ψύξης: | Κλιματιστικό για ψύξη |
| Ράφι εξοπλισμού: | 19 ίντσες, 40U | Αξιολόγηση ΙΠ: | IP55 |
| Προθεσμία πληρωμής: | Τ/Τ | Αλιευτικό λιμάνι: | Σενζέν |
| Μονάδα διορθωτή: | - Ναι, ναι. | Τοποθετήστε τον τρόπο: | μοντάρισμα πατωμάτων |
| Επισημαίνω: | Συστήματα ηλεκτρικής ενέργειας Εξωτερική τηλεπικοινωνία,40U Εξωτερικό Υπουργείο Τηλεπικοινωνιών,Εξωτερικό ντουλάπι τηλεπικοινωνιών με κλιματιστικό |
||
40U Standard 19inch εξωτερικό θάλαμο υβριδικής ενέργειας με ηλιακή ενέργεια και σύστημα ενέργειας
Σύντομη εισαγωγή
Υβριδικό σύστημα τηλεπικοινωνιών 48VDC 300A 40U Εξωτερική τηλεπικοινωνιακή ντουλάπα είναι μια εξωτερική ντουλάπα που παρέχει ένα ασφαλές και αξιόπιστο φυσικό περιβάλλον εργασίας για χώρους ασύρματης επικοινωνίας.
Το σύστημα ενσωματώνει λειτουργίες όπως ένα εξωτερικό ντουλάπι, εξοπλισμό ελέγχου θερμοκρασίας και παρακολούθηση του περιβάλλοντος.
Το σύστημα τροφοδοσίας και η μονάδα διανομής ισχύος AC/DC μπορούν να εγκατασταθούν σύμφωνα με τις απαιτήσεις του χρήστη μέσα στο ντουλάπι.
Ενώ ο χώρος εγκατάστασης προορίζεται για τον εξοπλισμό του χρήστη και την εφεδρική μπαταρία.
40U Standard 19inch Εξωτερικό Κλειδί Υβριδική Ενέργεια Υπουργείο
Το κλασικό εξωτερικό ντουλάπι 19 ιντσών 40U (ύψος μονάδας) εξοπλισμένο με υβριδική λειτουργία ενέργειας, ενσωματώνοντας τόσο ηλιακή ενέργεια όσο και συστήματα ενέργειας.
Τέτοια ντουλάπια χρησιμοποιούνται συνήθως σε εξωτερικά περιβάλλοντα που απαιτούν σταθερή παροχή ενέργειας και ενδεχομένως αντιμετωπίζουν ασταθή ή διακοπτόμενες παροχές ενέργειας.όπως σταθμοί βάσης επικοινωνίας και σημεία μετάδοσης δεδομένων σε απομακρυσμένες περιοχές.
Μέσω του συστήματος ηλιακής ενέργειας, το ντουλάπι μπορεί να συλλέξει ηλιακή ενέργεια κατά τη διάρκεια της ημέρας και να την μετατρέψει σε ηλεκτρική ενέργεια για αποθήκευση.για χρήση κατά τη διάρκεια της νύχτας ή σε συννεφιασμένες ημέρες, όταν η ηλιακή ενέργεια δεν μπορεί να χρησιμοποιηθεί άμεσα.
Εν τω μεταξύ, το σύστημα τροφοδοσίας χρησιμεύει ως εφεδρική ή κύρια πηγή ενέργειας, εξασφαλίζοντας τη συνεχή και σταθερή λειτουργία του εξοπλισμού μέσα στο ντουλάπι.
40U Standard 19inch Εξωτερικό Κλειδί Υβριδική Ενέργεια Υπουργείο
| Κατάλογος ρυθμίσεων | |
| Εξωτερικό μέγεθος |
800 mm ((W) x 940 mm ((D) x 2050 mm ((H) (συμπεριλαμβάνονται οι προεξοχές ελέγχου θερμοκρασίας) |
| Περιοχή κάλυψης | 800 mm (Δ) x 700 mm (Δ) |
| Υψόμετρος βάσης | 150 χιλιοστά |
| Βάρος | ≤130kg (χωρίς τον εξοπλισμό και την μπαταρία) |
| Χώρος χρήστη | 37U |
| Υλικό |
Τοίχος:1.2mm τσιμεντωμένο φύλλο χάλυβα Πύλη:1.5mm τσιμεντωμένο φύλλο χάλυβα |
| Κλείδωμα. | Τρία σημεία κατά της κλοπής κλειδαριά, ευρωπαϊκό πρότυπο και πυρήνα, μπορεί να αλλάξει ή να ταιριάξει κρεμάλα από μόνη της |
| Θέση καλωδίωσης | Κάτω μέσα και έξω |
| Τρύπες καλωδίων | 10xφ36 |
|
Βαθμός προστασίας |
IP55 |
| Πληροφορίες ελέγχου θερμοκρασίας | |
|
Εξοπλισμός Τμήμα |
Τρόπος: ανταλλακτής θερμότητας Απόδοση διάσπασης θερμότητας:200W/K Διοικητική τάση:48VDC Κατηγορία ισχύος: 520W |
|
Διαμέρισμα μπαταρίας |
Τρόπος: Κλιματιστικό συνεχούς ρεύματος Δυνατότητα ψύξης (L35/L35): 500W Διάταξη: Κατανάλωση ισχύος (L35/L35):160W |
Κατάλογος εξαρτημάτων:
| Φωτισμός | Φως DC-48VLED |
| Ανιχνευτής καπνού | 12VDC |
| Αισθητήρας πλημμύρας | Σχετική στεγνή επαφή |
|
Θερμοκρασία και αισθητήρας υγρασίας |
12VDC |
| Έλεγχος πρόσβασης | Συναντήματα σε ξηρά |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | 10°C έως +45°C |
| Θέρμανση αποθήκευσης | 40°C έως +75°C |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) |
|
Υψόμετρο |
0 έως 4000m (εάν το υψόμετρο βρίσκεται εντός της ομάδας Από 3000m έως 4000m,το μέγιστο όριο λειτουργίας Η θερμοκρασία μειώνεται κατά 1°C με το ύψος αυξάνεται κατά 200 εκατ.) |
| Πληροφορίες εσωτερικού ράφου | |
|
Εξοπλισμός Τμήμα |
Τρόπος ράφου:19"διαστήματος σύμφωνα με την IEC 60297-3 Βαθμός: 400 mm Υψόμετρος:20U Η διαθέσιμη απόσταση μπροστά από το 19 ":180mn |
|
Διαμέρισμα μπαταρίας |
Τρόπος ράφης:δύο ομάδες στήριξης μπαταρίας Υψόμετρο κάθε στήριξης μπαταρίας:≥ 350 mm Προαιρετικό: 17U19" ράφι για μπαταρία λιθίου |
40U Standard 19 ιντσών Υβριδική Ενέργεια Εξωτερικό Κουτί:
Πρόκειται για ένα υπο-ρακ 19 ιντσών για υβριδικό σύστημα ενέργειας, με 5U ύψος συμπαγές σχεδιασμό για να καλύψει τις κρίσιμες ανάγκες εφαρμογής της μετάδοσης ινών και μικροκυμάτων, συσκευή πρόσβασης, διακόπτης..
Η μέγιστη ισχύς του συστήματος είναι 150A,με είσοδο AC / είσοδο DC / μπαταρία / φορτίο MCBs. Τα καλώδια έχουν πρόσβαση μπροστά με MCB και busbar.
Διορθωτήςβασικά χαρακτηριστικά:
·Περίοδος έντασης εισόδου: 85 έως 290VAC για τον ευθυγραμμιστή και 120 έως 420VDC για το MPPT
·Ο διορθωτής, το MPPT και ο ελεγκτής συνδέονται θερμά, η συντήρηση είναι εύκολη και γρήγορη
·Υψηλή αποδοτικότητα έως 96% για χαμηλότερο λειτουργικό κόστος
·Υποστηρίζει διασύνδεση Ethernet,SNMP,ModBus και RS485
| Κατανομή εισροών | ||
| Κλιματισμός | Δ.Σ. | |
| Τρόπος εισαγωγής | 220VAC μονοφασική | 120VDC έως 425VDC |
| Συχνότητα εισόδου | 45 έως 65 Hz, ονομαστική τιμή:50Hz/60Hz | / |
| Εισροτική ικανότητα | 63A/2Px1 | 63A/2Px5 |
| ΕΕΠ | 20kA/40kA,8/20μs | |
| Κατανομή της παραγωγής | ||
| Διορθωτής | Ηλιακή μονάδα | |
| Δυναμική τάση | -42 έως -58VDC, ονομαστική τιμή: -53,5VDC | -42 έως -58VDC, ονομαστική τιμή: -54,5VDC |
| Διακόπτες μπαταρίας | 125A/2P | |
| Διακόπτες φορτίου | Δελτίο ΕΚΑΧ της 10ης Ιουνίου 2002. | |
| Συνεχής SPD | 20kA/40kA,8/20μs | |
| Μονάδα | ||
| Μονάδα διορθωτή | Ηλιακή μονάδα | |
| Τεχνολογία |
85 έως 290VAC, ονομαστική ισχύς 220VAC |
120 έως 420VDC με ονομαστική ισχύ 340VDC |
| Αποτελεσματικότητα | > 96% | > 96% |
| Κατηγορία ισχύος | 3000W ((176 έως 290VAC) | 3000W ((200 έως 425VAC) |
|
Θερμοκρασία λειτουργίας |
-10°C έως +75°C (πλήρης ισχύς κάτω των 55°C) | -10°C έως +75°C (πλήρης ισχύς κάτω των 50°C) |
| Ελεγκτής | |
| Εισαγωγή σήματος | 3Al ((2 θερμοκρασία μπαταρίας,1 θερμοκρασία περιβάλλοντος),2RS485,7 DI |
| Έξοδος συναγερμού | 6 στεγνή επαφή |
| Λιμένας επικοινωνίας | RS485, SNMP |
| Τρόπος εμφάνισης | LCD |
| Σύστημα | |
| Διάσταση (WxDxH) | 482x350.6×9U,≤30kg (χωρίς ενότητες) |
| Τρόπος ψύξης | Φυσική ψύξη |
| Τρόπος συντήρησης | Προηγούμενη συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας |
| Επίπεδο προστασίας | Διάκριση IP20 |
| Περιβάλλον | |
| Θερμοκρασία λειτουργίας | -10°C έως +50°C |
| Θέρμανση αποθήκευσης | -40°C έως +75°C |
| Υγρασία λειτουργίας | 5% έως 95% (μη συμπυκνωτικό) |
|
Υψόμετρο |
0 έως 4000 m ((εάν το υψόμετρο είναι εντός της κλίμακας 3000 έως 4000 m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200 m) |
*προσαρμοσμένο σχέδιο είναι διαθέσιμο.

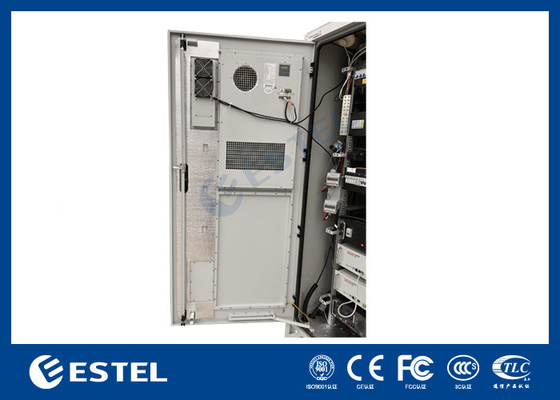

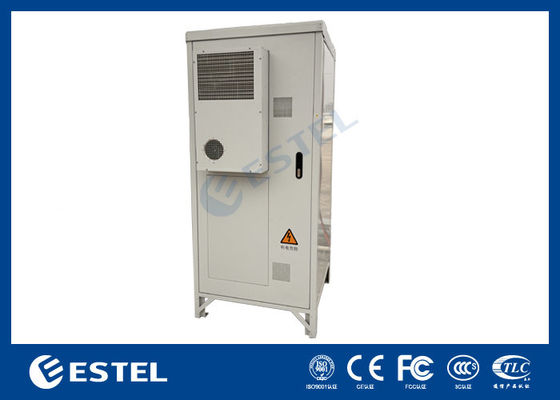

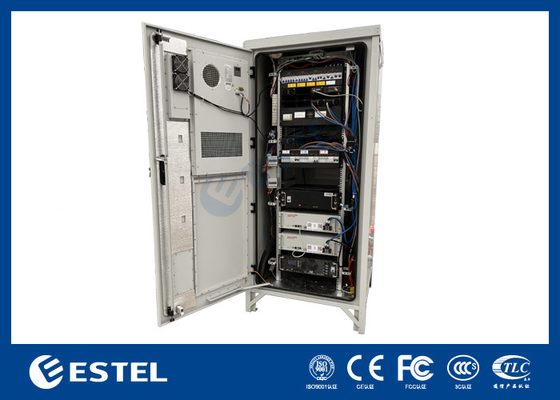

Φωτογραφίες του ντουλαπιού:

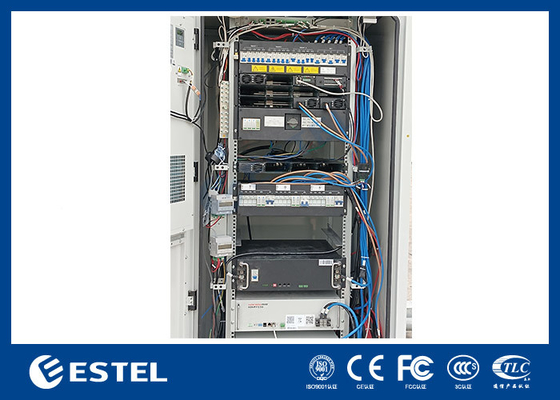

Φωτογραφίες Επανόρθωσης:
Ορισμός ΠΕ
IP55/IP65
IP55= Χαρακτηριστικά των θύρων:
Πλήρης προστασία από σκόνη, λάδι και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από επαφή με κλειστό εξοπλισμό
Προστασία από το νερό, μέχρι το νερό που εκτοξεύεται από πύραυλο από οποιαδήποτε κατεύθυνση
Διαθέσιμα σε τοίχο, ελεύθερη στάση, κοίλα, και τηλεγραφικό πόλο τοποθέτηση
Διατίθενται υπηρεσίες προβολής λογότυπου, ανωτισμού ή χαρακτικής
IP65= Χαρακτηριστικά των θύρων:
Πλήρης προστασία από σκόνη, λάδι και άλλα μη διαβρωτικά υλικά
Πλήρης προστασία από επαφή με κλειστό εξοπλισμό
Προστασία από το νερό, μέχρι το νερό που εκτοξεύεται από πύραυλο από οποιαδήποτε κατεύθυνση
Διαθέσιμα σε τοίχο, ελεύθερη στάση, κοίλα, και τηλεγραφικό πόλο τοποθέτηση
Διατίθενται υπηρεσίες προβολής λογότυπου, ανωτισμού ή χαρακτικής
Προσαρμοσμένα με αποκόμματα, μόνωση, μεντεσέδες, κλειδαριές ή κλειδαριές
Χαρακτηριστικά του ντουλαπιού:
| Χαρακτηριστικά | Περιγραφή |
|
Χαρακτηριστικά της μονάδας
|
Η ηλιακή μονάδα έχει τη μέγιστη λειτουργία παρακολούθησης του σημείου ισχύος. |
| Η μονάδα ευθυγραμμιστή υιοθετεί τεχνολογία αντιστάθμισης ενεργού συντελεστή ισχύος, η τιμή του συντελεστή ισχύος είναι έως 0.99 | |
| Η μέγιστη απόδοση της μονάδας ευθείας είναι πάνω από 93% | |
| Η μέγιστη απόδοση της ηλιακής μονάδας είναι άνω του 95% | |
| Η ηλιακή μονάδα και η μονάδα ευθυγραμμιστή έχουν υψηλή πυκνότητα ισχύος | |
| Το ηλιακό μοντέλο και το μοντέλο ευθυγραμμιστή υιοθετούν την μη καταστροφική τεχνολογία θερμής ανταλλαγής, δηλαδή το plug-and-play. | |
| Η ηλιακή μονάδα και η μονάδα ευθυγραμμιστή έχουν λειτουργία προστασίας κατά της υπερτάσης εξόδου, συμπεριλαμβανομένης της προστασίας κατά της υπερτάσεως από υλικό και της προστασίας κατά της υπερτάσεως από λογισμικό.Και το λογισμικό προστασίας υπερεμάνσεως έχει δύο τρόπους για επιλογή: η πρώτη φορά κατάσταση κλεισίματος υπερτάσης, η τέταρτη φορά κατάσταση κλεισίματος υπερτάσης | |
| Διαχείριση μπαταριών | Τέλεια διαχείριση μπαταρίας: προστασία της μπαταρίας, και λειτουργίες όπως αυτόματη ρύθμιση τάσης, περιορισμός συνεχούς ρεύματος, υπολογισμός χωρητικότητας της μπαταρίας,αυτόματη εξισορρόπηση/μετατροπή επιβατών, δοκιμή ηλεκτρονικής μπαταρίας. |
| Συμπληρωματική διαχείριση φωτός και ηλεκτρικής ενέργειας | Ιδανική λειτουργία διαχείρισης συμπληρωματικού φωτός / ηλεκτρικής ενέργειας, η οποία μπορεί να επιτύχει την προτεραιότητα της παροχής ηλιακής ενέργειας και να μεγιστοποιήσει τη χρήση της ηλιακής ενέργειας |
| Στατιστικά στοιχεία ισχύος | Κατανάλωση ηλεκτρικής ενέργειας κατά φορτίο, ενέργεια που παράγεται από ηλιακή ενέργεια, ενέργεια που παράγεται από δίκτυο, ενέργεια που παράγεται από DG, εκφόρτιση μπαταρίας, φόρτιση μπαταρίας |
| Καταγραφή δεδομένων |
90 ημέρες αρχείο ιστορικών δεδομένων, τα ιστορικά δεδομένα μπορούν να φορτωθούν. 200 αρχεία ιστορικού συναγερμού, 10 ομάδες δεδομένων δοκιμής μπαταρίας |
| Λειτουργία συναγερμού | Τέλεια προστασία από σφάλματα και λειτουργίες συναγερμού σφάλματος |
| Σχεδιασμός δικτύου |
Παροχή στεγνής επαφής και άλλων θύρων επικοινωνίας για την ευελιξία του δικτύου· Ενεργοποίηση της αναβάθμισης λογισμικού του κοντινού τερματικού μέρους και της ανεξέλεγκτης λειτουργίας |
| Ανθρωπισμένη διεπαφή λειτουργίας |
Το LCD έχει σχεδιαστεί με γωνία 15 μοιρών, η οποία είναι πιο διαισθητική και βολική για τη λειτουργία του χρήστη. Αναζήτηση των παραμέτρων λειτουργίας, των στατιστικών και των ιστορικών συναγερμών του συστήματος μέσω της οθόνης LCD. Ελέγχετε το σύστημα με το χέρι μέσω της οθόνης LCD |
| Προστασία από κεραυνό | Τέλειο σχεδιασμό προστασίας από κεραυνό στις πλευρές AC και DC |
| Σχεδιασμός εξοικονόμησης ενέργειας | Το σύστημα, εκτός από τη λειτουργία εξοικονόμησης ενέργειας του μοντέλου ευθυγραμμιστή, υποστηρίζει και δίνει προτεραιότητα στη χρήση της ηλιακής ενέργειας εισόδου στο φορτίο, αξιοποιεί πλήρως την ηλιακή ενέργεια,για την επίτευξη εξοικονόμησης ενέργειας και μείωση των εκπομπών αερίων του θερμοκηπίου |
| Εξωτερικός τύπος | Το επίπεδο προστασίας του συστήματος είναι έως IP55, μπορεί να χρησιμοποιηθεί στο εξωτερικό. |
|
Σύστημα
|
Όλος ο εξοπλισμός στο σύστημα υποστηρίζει τη συντήρηση στο μπροστινό μέρος |
| Το σύστημα υιοθετεί την τεχνολογία ύπνου ενότητας ευθυγραμμιστή, διπλό επακριβή επαφή, χαμηλής ισχύος shunt και ρυθμιζόμενη τεχνολογία ταχύτητας ανεμιστήρα, και έχει πιο εμφανή λειτουργία εξοικονόμησης ενέργειας | |
| Το προαιρετικό θερμαντήρα AC κάνει το σύστημα να λειτουργεί σε χαμηλή θερμοκρασία αξιόπιστα | |
| Απομακρυσμένη παρακολούθηση | Το Modem είναι ρυθμισμένο με λειτουργία GPRS που μπορεί να πραγματοποιήσει απομακρυσμένη παρακολούθηση μέσω της παροχής δεδομένων στον διακομιστή του Διαδικτύου |
Υβριδικό ηλεκτρικό υπουργείο με ηλιακή ενέργεια και εφαρμογή του συστήματος ηλεκτρικής ενέργειας:
Το ντουλάπι μας χρησιμοποιείται ευρέως στην εξωτερική βιομηχανία επικοινωνίας.κλπ..
Κατάλληλο για χρήση σε δρόμους, στέγες κτιρίων, κορυφές βουνών, αστικές, αγροτικές, κατοικημένες περιοχές και άλλες περιοχές.
