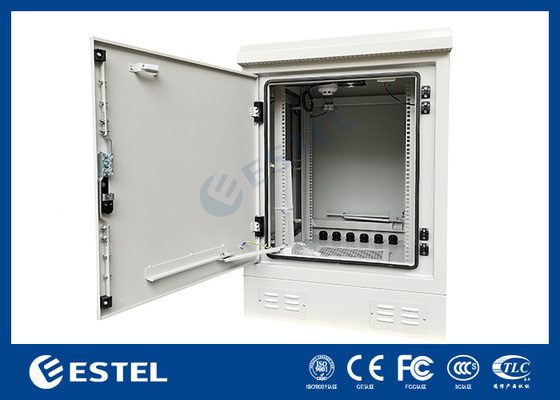

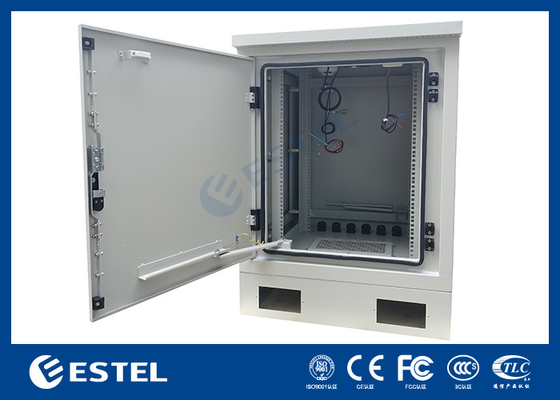

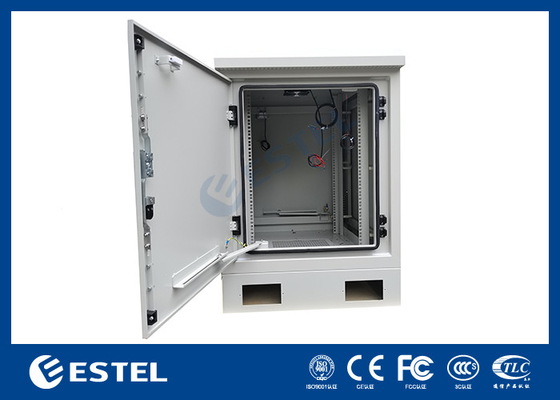

Κεφαλάκι 17U με 19 ιντσών ράφι και εσωτερικό και ανεμιστήρα για ψύξη

17U Φλόρ τοποθετημένο ντουλάπι με 19 ιντσών ράφι και μέσα και ανεμιστήρα για ψύξη

1.Προηγούμενο του Υπουργείου Εξωτερικών Τηλεπικοινωνιών

Το καμπίνα τηλεπικοινωνιών της ESTEL χρησιμοποιείται σε διάφορες χώρες και περιοχές και οι διαφορετικές περιοχές έχουν διαφορετικές απαιτήσεις.Αυτό το άρθρο περιγράφει τις γενικές απαιτήσεις σχεδιασμού για το εξωτερικό τηλεπικοινωνιακό ντουλάπι με βάση την προηγούμενη εμπειρία μας.

2Δομή του εξωτερικού τηλεπικοινωνιακού υπουργείου

Το σύστημα εξωτερικών τηλεπικοινωνιών περιλαμβάνει μονάδες ευθυγραμμισμού, μονάδα παρακολούθησης, μονάδες διανομής ενέργειας, μπαταρίες, ρυθμιστή θερμοκρασίας και άλλο εξοπλισμό,εγκαθίστανται σε ένα εξωτερικό ντουλάπιΤο σύστημα All-in-one outdoor cabinet χωρίζεται σε ένα χώρο εξοπλισμού, ένα χώρο μπαταρίας και ένα κανάλι καλωδίωσης.Το περιβάλλον είναι σκληρό., και οι τοποθεσίες εγκατάστασης είναι γενικά σχετικά απομακρυσμένες, όπως η πλευρά του δρόμου, η στέγη, το βουνό, ο τηλεφωνικός στύλος κλπ.ή στον στύλο.Ως εκ τούτου, το σύστημα εξωτερικών τηλεπικοινωνιών έχει υψηλές απαιτήσεις όσον αφορά το επίπεδο προστασίας, την απώλεια θερμότητας, την αντι-διάβρωση, την αντι-αλατοκηλίδα, την αντι-κλοπή και την προστασία από κεραυνό.Πρέπει να είναι εύκολο στη μεταφορά.Τα περισσότερα από τα δομικά μέρη του συστήματος Outdoor Telecom Cabinet είναι λεπτά κομμάτια και προφίλ φύλλου μετάλλου, τα οποία επεξεργάζονται με κοπή, τυποποίηση, κάμψη,συγκόλληση, νίβωση, επεξεργασία επιφάνειας και άλλες διαδικασίες.

3Σχεδιασμός συστήματος εξωτερικών τηλεπικοινωνιών

να χρησιμοποιούν όσο το δυνατόν περισσότερα τυποποιημένα εξαρτήματα και εξαρτήματα για τη βελτίωση της συμβατότητας και της ευελιξίας των εξαρτημάτων, ώστε να μειωθεί ο χρόνος παραγωγής·να χρησιμοποιούν το μέγιστο δυνατό το μοντελοποιημένο σχεδιασμό για να χωρίσουν το σύστημα σε διάφορες λειτουργικές ενότητεςΤα μέρη, τα εξαρτήματα και οι λειτουργικές ενότητες μπορούν να φορτώνονται και να εκφορτώνονται ανεξάρτητα όσο το δυνατόν περισσότερο,που είναι βολικό για την οργάνωση της παραγωγής, αποδιορθώσεων και συντήρησης επί τόπου, όπως οι ενότητες προστασίας από κεραυνές, οι ενότητες ανεμιστήρων, οι ενότητες φίλτρου σκόνης, οι μονάδες διανομής εναλλασσόμενης ενέργειας κλπ.

Ο κατασκευαστικός σχεδιασμός συνδέεται στενά με την τεχνολογία επεξεργασίας και την τεχνολογία συναρμολόγησης.Η τεχνολογία επεξεργασίας και συναρμολόγησης πρέπει να επιλέγεται σύμφωνα με την πραγματική παραγωγήΌταν η παρτίδα είναι μικρή, η κοπή με λέιζερ μπορεί να χρησιμοποιηθεί για τη μείωση του κόστους του καλούπιου.οι τρύπες και το κενό των τμημάτων μπορεί να είναι ακανόνιστα, και ο σχεδιασμός θα είναι πιο ευέλικτος· όταν η παρτίδα είναι μεγάλη, χρησιμοποιείται η τυποποίηση με πεδίο για τη βελτίωση της αποδοτικότητας της παραγωγής.Η αποτύπωση και η αποτύπωση πρέπει να είναι τακτικές και να μπορούν να υποβληθούν σε επεξεργασία από υπάρχοντα καλούπια.Τα ντουλάπια εξωτερικής τηλεπικοινωνίας συγκολλούνται ως επί το πλείστον και η χειροκίνητη συγκόλληση χρησιμοποιείται για μικρές παρτίδες.Η αυτόματη συγκόλληση με ρομποτικό λέιζερ μπορεί να χρησιμοποιηθεί για μεγάλες παρτίδες για τη βελτίωση της απόδοσης και τη μείωση της παραμόρφωσηςΣε αυτή τη φάση, πρέπει να εξεταστεί η δυνατότητα αυτόματης συγκόλλησης των κατασκευαστικών μερών.

Το σύστημα τροφοδοσίας του εξωτερικού τηλεπικοινωνιακού ντουλάπι είναι εγκατεστημένο στο περιβάλλον πεδίου και οι συνθήκες εγκατάστασης και συντήρησης είναι περίπλοκες.Η σκοπιμότητα και η ευκολία των εργασιών εγκατάστασης και συντήρησηςΓια παράδειγμα, οι διακόπτες και τα κουμπιά που πρέπει να λειτουργούν πρέπει να είναι τοποθετημένα σε ύψος 0,5 έως 1,8 m.η οθόνη οθόνης πρέπει να είναι τοποθετημένη σε ύψος 10,0 έως 1,6 m· τα μέρη που πρέπει να αποσυναρμολογηθούν και να συντηρηθούν δεν πρέπει να είναι υπερβολικά βαριά και το ύψος εγκατάστασης δεν πρέπει να είναι υπερβολικά υψηλό.

4.Η συνολική δομή και διάταξη του εξωτερικού συστήματος τηλεπικοινωνιών

Σύμφωνα με τον ηλεκτρικό σχεδιασμό, τις μεθόδους εξόδου και εισόδου που απαιτούνται από τον πελάτη, καθώς και τον τόπο εγκατάστασης του συστήματος και τη μέθοδο εγκατάστασης,πραγματοποιείται ο συνολικός σχεδιασμός δομικής διάταξης του συστήματοςΌταν υπάρχει μόνο ένα ντουλάπι, ο χώρος εξοπλισμού είναι στην κορυφή, ο χώρος μπαταρίας είναι στο κάτω μέρος και τα περάσματα καλωδίων είναι στις δύο πλευρές.διαχωρίζουν το ντουλάπι εξοπλισμού και το ντουλάπι μπαταρίαςΗ μονάδα ευθυγραμμιστή είναι η κύρια πηγή θερμότητας και πρέπει να τοποθετείται στο άνω μέρος του ντουλάπιου, κοντά στην έξοδο αέρα του αγωγού ψύξης.Όταν η θερμοκρασία της μονάδας παρακολούθησης είναι μεγάλη, θα επηρεάσει τη σταθερότητα του συστήματος, οπότε είναι απαραίτητο να αποφευχθεί η ροή θερμότητας υψηλής θερμοκρασίας.

Ο δομικός σχεδιασμός και η εγκατάσταση των μονάδων διανομής ισχύος εναλλασσόμενης και συνεχούς ενέργειας πρέπει να εξασφαλίζουν ότι ο διακόπτης και άλλα εξαρτήματα μπορούν εύκολα να αντικατασταθούν κατά τη διάρκεια της συντήρησης,καθώς και την ευκολία και τη λειτουργικότητα της καλωδίωσηςΟι κύριες αλλαγές στο σύστημα τροφοδοσίας ενέργειας της ίδιας χωρητικότητας είναι ο αριθμός των υποκαταστημάτων εισόδου και εξόδου της μονάδας διανομής ενέργειας και η χωρητικότητα του φορτίου,που αντικατοπτρίζονται στην αλλαγή του αριθμού των διακόπτες και στον συνδυασμό των προδιαγραφώνΓια το λόγο αυτό, η μονάδα διανομής ισχύος είναι μονωροποιημένη και τα μέρη της γενικευμένα.βελτίωση της αποτελεσματικότητας σχεδιασμού και παραγωγής, και διευκόλυνση της συντήρησης και της αντικατάστασης.

Τοποθετούνται εξοπλισμός ευθυγραμμιστή, μονάδα παρακολούθησης, μονάδα διανομής ισχύος εναλλασσόμενης τάσης, μονάδα διανομής ισχύος συνεχούς τάσης και άλλα εξαρτήματα στο χώρο εξοπλισμού,και χώρο αποθεματικού για την εγκατάσταση εξοπλισμού επικοινωνίας. Πρέπει να υπάρχουν τουλάχιστον 4 πόστα εγκατάστασης στο εσωτερικό του χώρου εξοπλισμού για την εγκατάσταση του εξοπλισμού και την στερέωση του ράφου.και μπορεί να εγκαταστήσει το τυπικό εξοπλισμό 19 ιντσών ή 21 ιντσών

Οι τύποι μπαταριών περιλαμβάνουν γενικά μπαταρίες μολύβδου-οξέος και μπαταρίες φωσφορικού λιθίου.Ο θάλαμος μπαταρίας θα πρέπει να είναι συμβατός με μπαταρίες διαφόρων βασικών μάρκωνΓια διαφορετικούς τύπους μπαταριών, οι δομικές απαιτήσεις του διαμερίσματος της μπαταρίας είναι διαφορετικές.

για εξωτερικά τηλεπικοινωνιακά ντουλάπια κλιματισμού και ανταλλαγής θερμότητας,το χώρο για τις μπαταρίες και το χώρο εξοπλισμού όπου τοποθετούνται οι μπαταρίες μολύβδου-οξέος πρέπει να είναι πλήρως απομονωμένο για να αποφεύγεται η διάβρωση από την οξεία ομίχλη του εξοπλισμού τροφοδοσίας και του εξοπλισμού επικοινωνίαςΗ καμπίνα δεν μπορεί να είναι απομονωμένη. Θα πρέπει να υπάρχει μια συσκευή εκφόρτισης υδρογόνου στο θάλαμο της μπαταρίας για την εκφόρτιση των επιβλαβών αερίων.Έτσι η απόσταση μεταξύ των μπαταριών πρέπει να είναι μεγαλύτερη από 10 mm· το πλαίσιο υποστήριξης της μπαταρίας και το δίσκο πρέπει να έχουν επαρκή αντοχή· ζημιές από δονήσεις· το επίπεδο προστασίας του περιβλήματος του διαμερίσματος της μπαταρίας πρέπει να φτάνει το IP44.

5- Ψύξη εξωτερικού τηλεπικοινωνιακού ντουλάπιου

Οι μέθοδοι ψύξης του συστήματος Outdoor Telecom Cabinet περιλαμβάνουν: φυσική ψύξη, ψύξη ανεμιστήρα, ψύξη με εναλλάκτη θερμότητας και ψύξη κλιματισμού.Επιλέξτε τον τύπο διάσπασης θερμότητας και αν απαιτείται θέρμανση ανάλογα με το περιβάλλον εγκατάστασης και χρήσης και την παραγωγή θερμότητας του συστήματος..

Ψύξη ανεμιστήρα

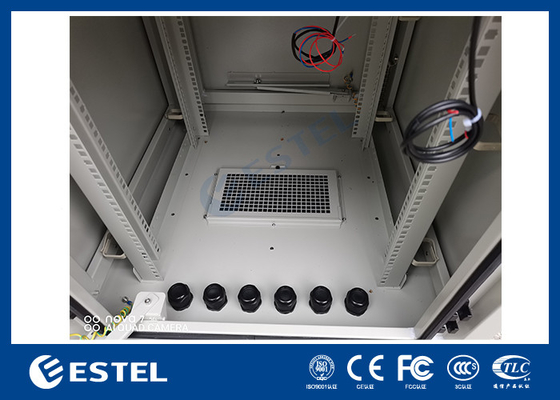

Ο ανεμιστήρας συνεχούς ρεύματος με ελεγχόμενη θερμοκρασία χρησιμοποιείται για την εξάτμιση της θερμότητας στο ντουλάπι.αλλά θα φέρει εξωτερική σκόνη, υγρασία και διαβρωτικά αέρια στο ντουλάπι, επηρεάζοντας την αξιοπιστία του εξοπλισμού στο ντουλάπι.Όλες οι οπές εξαερισμού στο ντουλάπι θα πρέπει να είναι εφοδιασμένες με ανθεκτικά στην διάβρωση οθόνες και αμυγδαλώδη δίχτυα για την αποτροπή της είσοδος εντόμων και τρωκτικών.Η εγκατάσταση του ανεμιστήρα συνεχούς ρεύματος πρέπει να είναι εύκολη στην εγκατάσταση και την αφαίρεση για συντήρηση.Δεν συνιστούμε τη χρήση AC FAN, επειδή το σύστημα AC FAN είναι μη γραμμικό φορτίο και θα παράγει μεγάλο ρεύμα εκκίνησης κατά την εκκίνηση, γεγονός που θέτει υψηλές απαιτήσεις στο σύστημα UPS.

Κλιματιστικό

Η πιο αποτελεσματική και ταχύτερη μέθοδος ψύξης μπορεί να κάνει την εσωτερική θερμοκρασία του ντουλαπιού χαμηλότερη από την θερμοκρασία περιβάλλοντος.,Το κλιματιστικό δεν λειτουργεί και χρειάζεται τακτική συντήρηση. Επιπλέον, στο σενάριο της ηλιακής ενέργειαςη κατανάλωση ενέργειας του κλιματιστικού είναι προφανώς απαράδεκτη, έτσι αυτή η μέθοδος διάσπασης της θερμότητας έχει μεγάλους περιορισμούς.

Ανταλλάκτης θερμότητας

Η αρχή του εναλλάκτη θερμότητας είναι ότι ο αέρας που κυκλοφορεί στο εσωτερικό και στο εξωτερικό ανταλλάσσει ανεξάρτητα θερμότητα μέσω του μέσου μεταφοράς θερμότητας,μειώνοντας έτσι την εσωτερική θερμοκρασία του ντουλαπιούΟ θερμοανταλλάκτης τοποθετείται στην κορυφή του περιβλήματος ή στα μπροστινά και πίσω πίνακα των θυρών.και την απόδοση της ανθεκτικής στο νερόΗ θερμοκρασία μειώνεται όταν η θερμοκρασία είναι υψηλή.και ο εξωτερικός ανεμιστήρας κυκλοφορίας είναι κλειστός όταν η θερμοκρασία είναι χαμηλήΤο κόστος αυτής της μεθόδου ψύξης είναι μέτριο, αλλά το μειονέκτημα είναι ότι η εσωτερική θερμοκρασία είναι πάντα υψηλότερη από την εξωτερική θερμοκρασία.

Θέρμανση για ψυχρή περιοχή

Για το περιβάλλον χαμηλών θερμοκρασιών, όπου η μηνιαία μέση θερμοκρασία το χειμώνα είναι χαμηλότερη από -10°C, απαιτούνται επίσης θέρμανση ή θέρμανση για θέρμανση και διατήρηση της θερμότητας.Γιατί είναι ρυθμισμένη στους -10 ° C;Οι θερμαντήρες είναι απαραίτητοι για τα παραπάνω σενάρια.

Ιδιότητες θερμομόνωσης εξωτερικών ντουλάπιων

Οι πόρτες, τα πλευρικά πάνελ και τα πίσω πάνελ του ντουλάπιου υιοθετούν δομή διπλού στρώματος κελύφους ή sandwich panel για τη μείωση της επιρροής της ηλιακής ακτινοβολίας και της διατήρησης της θερμότητας.Το εξωτερικό στρώμα επικάλυψης του ντουλαπιού υιοθετεί ένα ανοιχτό χρώμα για να μειώσει την απορρόφηση θερμότητας και να αυξήσει την απώλεια θερμότητας.

6.Προστασία εισόδου του εξωτερικού καναπέ τηλεπικοινωνιών

Η υδροστερότητα του συστήματος πρέπει να πληροί τις απαιτήσεις της κατηγορίας υδροστερότητας IPX5, η αμμοστερότητα των ντουλαπιών κλιματισμού και των ντουλαπιών ανταλλακτών θερμότητας πρέπει να πληροί τις απαιτήσεις της κατηγορίας IP5X,και η ανθεκτικότητα σε σκόνη των θυρών ανεμιστήρων ή των θυρών φυσικής ψύξης πληρούν τις απαιτήσεις της κλάσης IP4X.

Η τριπλή κατασκευή του ντουλάπι απαιτεί αντι υγρασίας, αντι αλατιού και αντιμούχλας.το επίπεδο προστασίας του προϊόντος πρέπει να καθορίζεται ανάλογα με το περιβάλλον χρήσης του εξοπλισμού, και το σύστημα προστασίας με την απαιτούμενη απόδοση προστασίας πρέπει να επιλέγεται σύμφωνα με τις ανάγκες του επιπέδου προστασίας.Η εξωτερική επιφάνεια της θήκης πρέπει να είναι ανθεκτική στη διάβρωση και στην ηλιακή ακτινοβολία., και τα εσωτερικά δομικά μέρη του ντουλάπιου πρέπει να καλύπτονται με ανθεκτική στη διάβρωση επικάλυψη ή επικάλυψη.

Όλα τα εξωτερικά στρώματα και οι πόρτες του ντουλάπι πρέπει να είναι καλά γειωμένα. Τα καλώδια εναλλασσόμενου ρεύματος, τα καλώδια συνεχούς ρεύματος, τα καλώδια σήματος και τα καλώδια γείωσης πρέπει να έχουν ανεξάρτητες οπές εισόδου καλωδίων,και θα πρέπει να κατευθύνονται και να συνδέονται ξεχωριστά- δεν πρέπει να χρησιμοποιούνται όσο το δυνατόν περισσότερα καλώδια, τα καλώδια δεν πρέπει να διασχίζουν τη συσκευή και την έξοδο θερμού αέρα, οι χαλκικές ράβδοι να είναι όσο το δυνατόν μικρότερες,η μονάδα παρακολούθησης είναι όσο το δυνατόν πιο μακριά από την μονάδα διανομής ισχύος εναλλασσόμενης ενέργειας και τα καλώδια εναλλασσόμενης ενέργειαςΟι προδιαγραφές της βίδες γείωσης και του καλωδίου πρέπει να πληρούν τις απαιτήσεις του προτύπου.

6Συμπεράσματα

Ο σχεδιασμός και η κατασκευή του εξωτερικού τηλεπικοινωνιακού ντουλάπι είναι ένα συστηματικό έργο.Ένα καλό εξωτερικό σύστημα τηλεπικοινωνιών θα μειώσει σημαντικά το OPEXΗ συνεπής φιλοσοφία της.ESTEL είναι ότι το CAPEX και το OPEX είναι εξίσου σημαντικά, και προσπαθούμε να μειώσουμε όσο το δυνατόν περισσότερο το OPEX των πελατών.
