Γρήγορες λεπτομέρειες:
| Τόπος προέλευσης: Shenzhen, Κίνα (Ηπειρωτική Ευρώπη) |
Δυνατότητα ονομαστικής ανταλλαγής θερμότητας: 120W/K |
| Ετικέτα: ESTEL |
Δυνατότητα θέρμανσης: 300/500W (προαιρετική) |
| Πρότυπο: HE06-120SEH/T |
Η τάση εισόδου: DC48V |

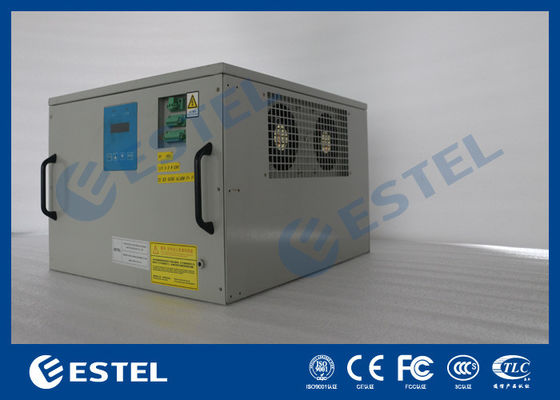

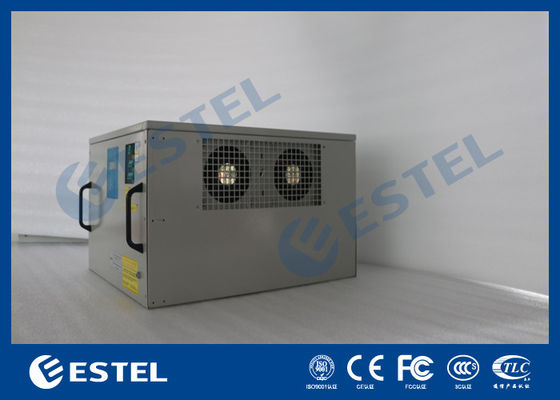

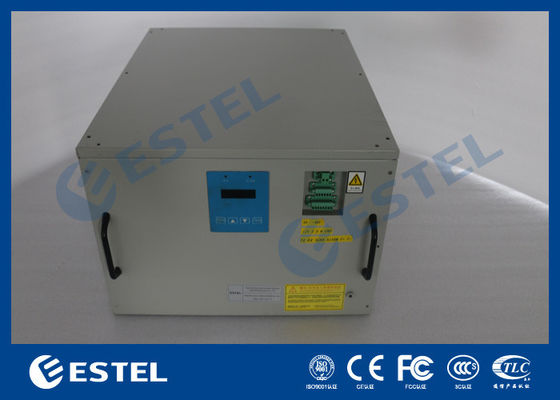

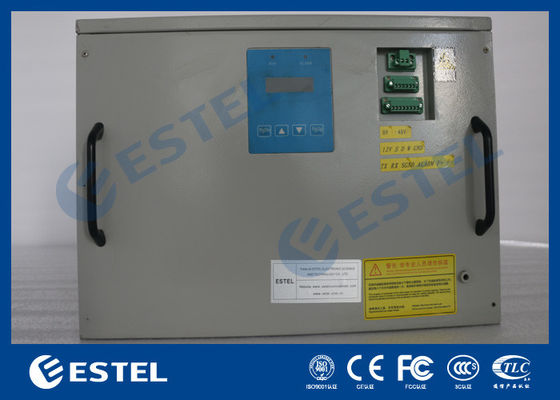

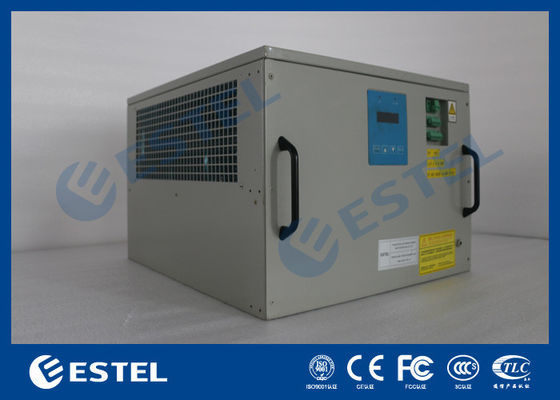

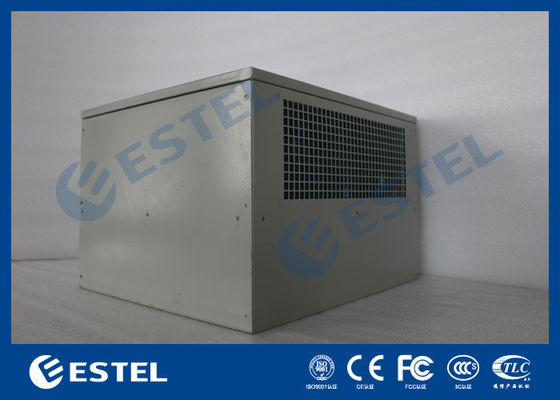

| Ονομασία προϊόντος: Ανταλλάκτης θερμότητας για εξωτερικό ντουλάπι |
Κατηγοριοποιημένο ρεύμα εισόδου: 2,95A |
| Πιστοποίηση: ISO9001, CE, 3C, FCC, TLC |
Κατηγορία ισχύος εισόδου: 142W |
| Υλικό κάλυψης: γαλβανισμένος χάλυβας |
Εργασιακή θερμοκρασία: -20°C ~ +55°C |
| Επίπεδο προστασίας: IP55 |
Θόρυβος: 59dB |
| Τρόπος εγκατάστασης: επάνω |
Μέγεθος W × D × H: 482,6 × 500 × 310 mm |
| Υποστήριξη OEM |
Μέθοδος ψύξης: εναλλάκτης θερμότητας σωλήνα θερμότητας |
Όροι πληρωμής και αποστολής:
| Ελάχιστη ποσότητα παραγγελίας: |
1 σύνολο |
| Τιμή: |
διαπραγμάτευση |
| Όροι πληρωμής: |
T/T, L/C, κλπ. |
| Ικανότητα εφοδιασμού: |
16, 000 σετ ανά μήνα |
| Χρόνος παράδοσης: |
10-15 εργάσιμες ημέρες |
| Πληροφορίες συσκευασίας: |
Καρτόνι + αφρό + ξύλινη θήκη |
1Τεχνικές παραμέτρους
| Σχήμα |
HE06-120SEH/Τ |
| Παραμέτρους απόδοσης |
| Ονομαστική τάση (V) |
DC48V |
| Κατηγοριοποιημένο ρεύμα (A) |
2.95 |
| Δυνατότητα ανταλλαγής θερμότητας (W) |
1200 |
| Δύναμη θέρμανσης (W) |
300 |
| Δυναμικότητα ονομαστικής ισχύος (W) |
142 |
| Όγκος κυκλοφορούντος αέρα (m3/h) |
820 |
| Θόρυβος (dB(A)) |
59 |
| Ψυκτικό |
Μεικτό υγρό |
| Θερμοκρασία λειτουργίας |
-20°C ~ 55°C |
| Μηχανικές παραμέτρους |
| Τρόπος εγκατάστασης |
Τοποθετημένο από πάνω |
| Υψόμετρο (mm) |
310 |
| Διάμετρο (mm) |
482.6 |
| Βαθμός (mm) |
500 |
| Παράμετροι ελεγκτή |
| Δραστηριώδης τάση (V) |
DC36~72 |
| Θερμοκρασία και υγρασία εργασίας |
-20°C ~ +80°C, < 90%RH |
| Ακριβότητα ελέγχου θερμοκρασίας (°C) |
0.1 |
| Κατανάλωση ισχύος (W) |
5 |
| Τρόπος επικοινωνίας |
Σημείο στεγνής επαφής, RS485, RS232, GPRS |
2Περιγραφή.
Λόγω του δομικού προβλήματος του πυρήνα ανταλλαγής θερμότητας, η αναλογία ισχύος-θερμότητας του παραδοσιακού ανταλλακτήρα θερμότητας πλάκας περιορίζεται σε 4 ~ 6,και η τιμή εξασθένισης της ανταλλαγής θερμότητας θα γίνει υψηλότερη και υψηλότερη μετά από μια περίοδο λειτουργίαςΜετά την εφαρμογή του νέου τύπου διπλού σωλήνα θέρμανσης, ο οποίος μειώνει την αντίσταση ροής ψύξης μέσω δύο ομάδων σωλήνων θέρμανσης, η αναλογία ισχύος-θερμότητας είναι 10 και υψηλότερη.Εν τω μεταξύ, λόγω της τεχνολογίας ανταλλαγής θερμότητας παράλληλης ροής, η αντίσταση του αέρα είναι 2/3 χαμηλότερη από την παραδοσιακή πλάκα.μπορεί όχι μόνο να εξοικονομήσει σχεδόν το ήμισυ της κατανάλωσης ενέργειας και να επεκτείνει το εσωτερικό της συντήρησης δύο φορές και περισσότερο κατά τη διάρκεια της μακροχρόνιας λειτουργίας.
3Εφαρμογή
Το προϊόν εφαρμόζεται ευρέως σε καμπίνα τηλεπικοινωνιών, μικρό και μεσαίου μεγέθους δωμάτιο τηλεπικοινωνιών, δωμάτιο UPS, υπαίθριο δωμάτιο σταθμού βάσης, υπαίθριο μηχάνημα διαφήμισης, δωμάτιο ανταλλαγής τραπεζογραμματίων ATM κλπ.
4. Χαρακτηριστικά
(1) Αξιόπιστη: παροχή ηλεκτρικής ενέργειας συνεχούς ρεύματος 48V, λειτουργεί καλά ακόμη και όταν αποτύχει η τροφοδοσία με εναλλασσόμενο ρεύμα
(2) Χαμηλός θόρυβος
(3) Προστασία από τη διάβρωση: Το επικαλυμμένο φύλλο αντέχει σε σκληρό περιβάλλον
(4) Εύκολη συντήρηση: IP55 σχεδιασμένη για ρύπανση
(5) Συμμόρφωση με τις απαιτήσεις RoHS
(6) Παρακολούθηση: Παροχή ολοκληρωμένου συναγερμού και έκθεσης κατάστασης μέσω RS485 διεπαφής για τηλεχειρισμό
5Διάγραμμα ηλεκτρικής καλωδίωσης
Πύλες καλωδίωσης:
0V -48V:εισροή τροφοδοσίας (εισροή τάσης: DC36 - 65V)
Α+ Β- SGND:Διασύνδεση επικοινωνίας RS485
ΑΛ1 ΑΛ2:Έξοδος γενικού συναγερμού
F+ F-:έξοδος ελέγχου βοηθητικού άμεσου εξαερισμού (η τάση εξόδου: DC48V)
6. Διάγραμμα καλωδίωσης συστήματος ελέγχου
7Συσκευή και αποστολή
Ο Αντιπρόσωπος Παροχής
Τα εμπορεύματα μπορούν να αποσταλούν με θαλάσσιο, αεροπορικό, ταχυδρομικό, χερσαίο, σιδηροδρομικό κλπ.
Εκτός από τον παρακάτω παράδοχο, μπορούμε επίσης να ψάξουμε για τον παράδοχο με την καλύτερη τιμή στην Κίνα, αν μας χρειαστείς να κάνουμε κάτι για σένα.
