Ατσάλι εξωτερικό τοίχο τοποθετημένο ντουλάπι
Λεπτομέρειες προϊόντων
υπαίθριο γραφείο δικτύων
,τοποθετημένη τοίχος περίφραξη
Εξωτερικό ντουλάπι από χάλυβα με τοίχο / περιβλήματα για τοποθέτηση στύλων εξοπλισμένο με μπαταρία με ψύξη με εναλλάκτη θερμότητας
1 Ππεριγραφή
1.1 Εμφάνιση

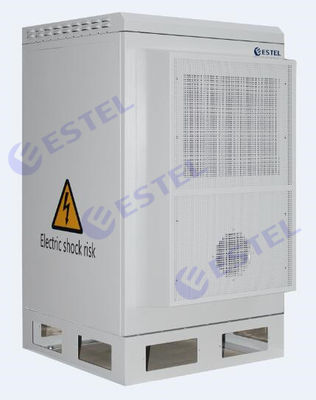

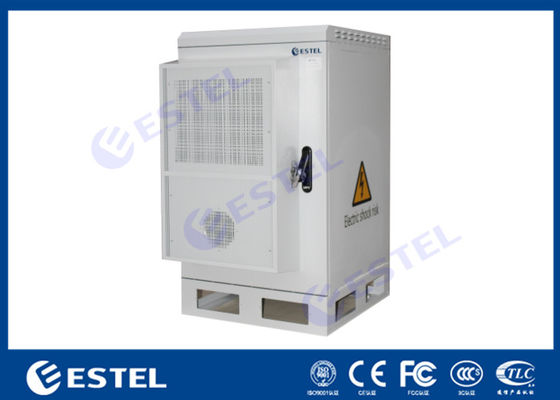

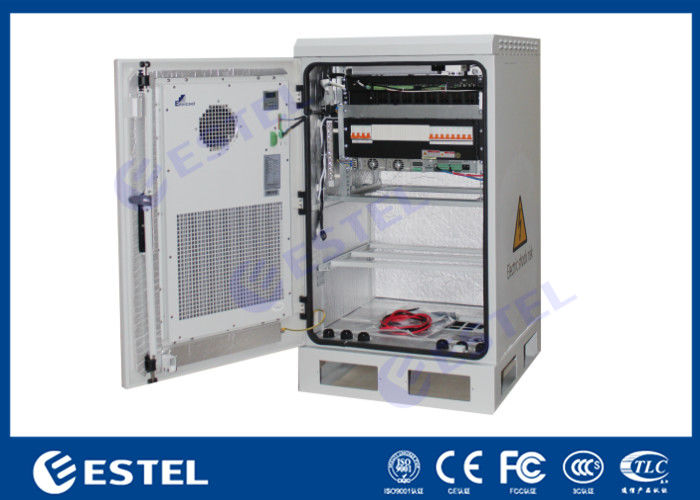

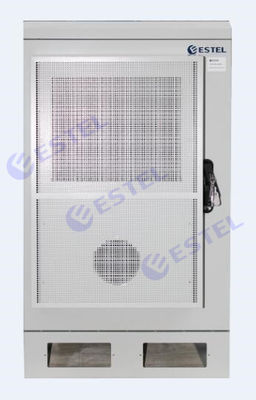

Μετά την εγκατάσταση του ντουλαπιού, όπως φαίνεται στα παρακάτω σχήματα
1.2 Διαμόρφωση του ντουλαπιού
Η εξωτερική διαμόρφωση του ενσωματωμένου ντουλάπιου αυτού του έργου είναι η ακόλουθη:
| Τύπος ντουλαπιού | Διαμόρφωση | Ποσότητα | Προδιαγραφές |
| Κεντρικό ντουλάπι | 19 ιντσών τυπικό ράφι | 1 | 10U |
| Κρατητής μπαταρίας | 1 |
2 στρώματα Κάθε στρώμα W×D×H 650×650×200 mm |
|
| Φωτισμός | 1 | 48V συνεχής ρεύμα, φως LED | |
| Εξαγωγείς θερμότητας | 1 |
Η τάση εισόδου: DC48V Δυνατότητα ανταλλαγής θερμότητας: 120W/K |
|
| Εφεδρικός ανεμιστήρας | 2 | 48V συνεχής ρεύμα, εισροή αέρα κάτω από την πλάκα | |
| Άλλα από τα προϊόντα της κλάσης 8403 | 1 | Στροφές M6 10 | |
| Τεχνητήρα | 1 | Στροφές M6 10 | |
| Μονάδα διανομής ισχύος εναλλασσόμενης και συνεχούς ενέργειας | 1 |
Εισαγωγή εναλλασσόμενου ρεύματος: 63A/2P*1. Η ισχύς ισχύος AC: 63A/2P*1. Εισφορά συνεχούς ρεύματος: 63A/1P *1; Η ισχύς της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος. Η ισχύς της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος. Η ισχύς της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος της ισχύος. Ετικέτα διακόπτη: Schneider |
|
| Κεραμίδας | 1 | 8bit καθολική πρίζα, 220V 16A | |
| Ενσωματωμένη τροφοδοσία | 1 |
Πρότυπο: NetSure211 C23 DC48V, 40A, 1U μονάδα διανομής *1 Μονάδα ευθυγραμμιστή 20A *2 μονάδα παρακολούθησης *1 Σημασία: Emerson |
|
| Σύστημα παρακολούθησης του περιβάλλοντος | 1 |
1* μονάδα παρακολούθησης περιβάλλοντος, 1U, επικοινωνία SNMP· 1* αισθητήρας καπνού· 1* αισθητήρας νερού· 1* αισθητήρας θερμοκρασίας και υγρασίας· 1* αισθητήρας συνδυασμού κλίσης και κλονισμού· 1* αισθητήρας πόρτας τροφοδοσία: DC48V |
|
| Πλάκα σφράγισης βάσης | 1 | 1 σετ περιέχει 8 κομμάτια, 2 μπλοκ από μπροστά προς τα πίσω |
1.3 Μέγεθος ντουλαπιού
Το μέγεθος ενός ατομικού ντουλαπιού εμφανίζεται στο σχήμα 3.
Σχήμα 3
1.4 Υλικό ντουλάπιων
μονοστρώμα γαλβανισμένου χάλυβα + θερμομόνωση:
Εξωτερικό στρώμα: 1, 5 mm τσιμεντωμένο χάλυβα, εσωτερικό στρώμα: 20 mm θερμομόνωση PEF
2 Εγκατάσταση ντουλάπιων
2.1 Αναπαραγωγή
Τα εξωτερικά ενσωματωμένα ντουλάπια συσκευάζονται γενικά σε ξύλινα κιβώτια.
2.2 Διάμετρος και βαθμίδες εγκατάστασης δαπέδου, τοίχου, στύλου
1) Αποβίβαση
Διάγραμμα επιπτώσεων εγκατάστασης δαπέδου
Μέγεθος βάσης του ντουλαπιού και θέση της τρύπας στερέωσης του βρόχου επέκτασης βάσης
2) Στον τοίχο
Σχέδιο επιδράσεων τοίχου
Σταθμοί για τοποθέτηση στον τοίχο
Διάγραμμα μεγέθους τοίχου
3) Πολωνός
Σχήμα επιδράσεων τοποθέτησης πόλων
Σταθμοί τοποθέτησης στύλων
Μέγεθος στύλου
2.3 Πλάκα σφράγισης βάσης
Εάν πρέπει να σφραγίσετε τη βάση του ντουλαπιού, χρησιμοποιήστε την πλάκα σφραγίσματος της βάσης (προαιρετική) για να σφραγίσετε την εγκοπή και την τρύπα γύρω από τη βάση.Οι βίδες τοποθέτησης είναι οι βίδες από ανοξείδωτο χάλυβα M5 στο συστατικό του ντουλαπιού (βλέπε σχήμα 4).
Σχήμα 4
Σημείωση: Εάν το τσιμεντένιο θεμέλιο δεν είναι επίπεδο, συνιστάται να χρησιμοποιείται συμπίεση ή διασταύρωση για την ισοπέδωση της βάσης του ντουλάπιου.
3Φωτογραφία του υπουργείου
-
