Εξωτερικό ντουλάπι IP55 32U
Λεπτομέρειες προϊόντων
υπαίθρια γραφεία επικοινωνίας
,γραφείο εξοπλισμού τηλεπικοινωνιών
IP55 32U Εξωτερικό Ντουλάπι Κλιματισμού Ψύξης / 19 ιντσών Rack Mount Double Wall Base Station Cabinet
1. Προδιαγραφές
(1) Τεχνικές παράμετροι
| Στοιχείο | Τύπος | Τεχνική παράμετρος |
| Δομή | Διάσταση |
Εξωτερική Διάσταση Υ×Π×Β 1750×750×750mm; Εσωτερική Διάσταση Υ×Π×Β 1450×650×650mm. (19”, 32U) |
| Διάταξη | 1 διαμέρισμα | |
| Μέθοδος εγκατάστασης εξοπλισμού | 19” rack | |
| Πόρτα | Με μία μπροστινή πόρτα και ειδική κλειδαριά τριών σημείων κατά της κλοπής για εξωτερικό ντουλάπι (υποστήριξη λουκέτου) | |
| Υλικό | Γαλβανισμένος χάλυβας, διπλό τοίχωμα, εσωτερικό τοίχωμα πάχους 0,8mm, εξωτερικό τοίχωμα πάχους 1,5mm, υπάρχει θερμομόνωση PEF 20mm μεταξύ των δύο τοιχωμάτων. | |
| Δομή | Συγκολλημένο | |
| Προστασία εισόδου | IP55 | |
| Έλεγχος θερμοκρασίας | Ψύξη | Κλιματιστικό AC220V και ανεμιστήρες DC48V |
| Φωτισμός | Λυχνία LED | Λυχνίες LED 48V (αμετακίνητες), με προστατευτικό διακόπτη |
| Θερμοκρασία | Θερμοκρασία | Θερμοκρασία λειτουργίας: -40°C ~ +55°C |
| Θερμοκρασία αποθήκευσης: -50°C ~ + 70°C | ||
| Θερμοκρασία μεταφοράς: -50°C ~ +70°C | ||
| Υγρασία | Σχετική υγρασία | 5% ~ 100% |
| Πίεση | Ατμοσφαιρική πίεση | 62kpa ~ 101kpa (παρόμοια με υψόμετρο 0m ~ 5000m) |
| Ένταση ακτινοβολίας | Ένταση ηλιακής ακτινοβολίας | 1120 ×(1±5%)W/m2 |
(2) Λίστα αξεσουάρ
| Αρ. | Στοιχείο | Ποσότητα | Μονάδα | Προδιαγραφές |
| 1 | Εξωτερικό τηλεπικοινωνιακό ντουλάπι | 1 | Σετ |
(1) Εξωτερική Διάσταση Υ×Π×Β 1750×750×750mm; Εσωτερική Διάσταση Υ×Π×Β 1450×650×650mm.(19”, 32U) (2) Ένα διαμέρισμα, συμπεριλαμβανομένου ράφι εξοπλισμού 19”. (3) Με μία μπροστινή πόρτα και ειδική κλειδαριά τριών σημείων κατά της κλοπής για εξωτερικό ντουλάπι (υποστήριξη λουκέτου) (4) Γαλβανισμένος χάλυβας, διπλό τοίχωμα, εσωτερικό τοίχωμα πάχους 0,8mm, εξωτερικό τοίχωμα πάχους 1,5mm, υπάρχει θερμομόνωση PEF 20mm μεταξύ των δύο τοιχωμάτων. |
| 2 | Κλιματιστικό | 1 | Σετ |
Τροφοδοσία: AC220V, 50HZ Ικανότητα ψύξης: 1500W |
| 3 | Βοηθητικός ανεμιστήρας άμεσου αερισμού | 2 | ΤΕΜ | DC48V |
| 4 | Σύστημα παρακολούθησης περιβάλλοντος | 1 | Σετ |
1× μονάδα παρακολούθησης περιβάλλοντος, 19”, 1U; NEM-500, επικοινωνία SNMP 1× αισθητήρας καπνού, 1× αισθητήρας νερού, 1× αισθητήρας θερμοκρασίας & υγρασίας, 1× αισθητήρας πόρτας, 1× αισθητήρας κλίσης & κραδασμών. |
| 5 | Μονάδα διανομής ρεύματος |
Βαθμός B Προστασία από κεραυνούς Είσοδος AC: 63A/2P ×1; Έξοδος AC: 16A/1P×4; Έξοδος DC: 16A/1P×4. Ύψος: 4U |
||
| 6 | Διακόπτης λυχνίας LED | 1 | ΤΕΜ | Χρησιμοποιείται για τον έλεγχο της ενεργοποίησης/απενεργοποίησης της λυχνίας LED |
| 7 | Λυχνία LED | 1 | ΤΕΜ | DC48V |
| 8 | Πακέτο | 1 | Σετ | Ξύλινη θήκη |
2. Εφαρμογές
Το Εξωτερικό Τηλεπικοινωνιακό Ντουλάπι ET7575175-EQ χρησιμοποιείται κυρίως σε σταθμούς βάσης ασύρματων επικοινωνιών, όπως ενσωματωμένες υπηρεσίες επικοινωνίας/δικτύου, σύστημα 4G, σταθμός εναλλαγής πρόσβασης/μετάδοσης, επικοινωνία/μετάδοση έκτακτης ανάγκης κ.λπ.
3. Περιγραφή ντουλαπιού
3.1 Δομή ντουλαπιού Και Υλικό
Το ντουλάπι είναι ντουλάπι εξοπλισμού, συμπεριλαμβανομένου ράφι εγκατάστασης εξοπλισμού 19”, με κλιματιστικό και ανεμιστήρες στην μπροστινή πόρτα.
3.2 Πόρτα και κλειδαριά ντουλαπιού
Η πόρτα του ντουλαπιού χρησιμοποιεί ενσωματωμένη δομή. Και η συσκευή περιορισμού πόρτας μπορεί να περιορίσει τη γωνία ανοίγματος. Η κλειδαριά είναι κλειδαριά τριών σημείων κατά της κλοπής, που υποστηρίζει λουκέτο. Κάθε πόρτα ντουλαπιού περιλαμβάνει αισθητήρα ανοιχτής πόρτας, που συνεργάζεται με τη μονάδα παρακολούθησης περιβάλλοντος.
4. Χαρακτηριστικά
4.1 Το ντουλάπι είναι ανθεκτικό στη σκόνη, στον ήλιο και στη βροχή, το οποίο χρησιμοποιείται σε εξωτερικό περιβάλλον.
4.2 Η ψύξη του ντουλαπιού χρησιμοποιεί κλιματιστικό και ανεμιστήρες.
4.3 Περιλαμβάνει φως φωτισμού -48VDC.
4.4 Η διάταξη του ντουλαπιού είναι λογική, η οποία θα διευκολύνει την πρόσβαση, τη στερέωση και τη γείωση των καλωδίων. Στο κάτω μέρος του ντουλαπιού, υπάρχουν οπές εισόδου ξεχωριστά για καλώδιο ρεύματος, καλώδιο σήματος και οπτικό καλώδιο.
4.5 Όλα τα καλώδια, η στεγανοποίηση και η θερμομόνωση που χρησιμοποιούνται στο ντουλάπι είναι κατασκευασμένα από επιβραδυντικά φλόγας υλικά.
4.6 Το ντουλάπι περιλαμβάνει ράφι τυπικής εγκατάστασης 19”.
4.7 Υλικό: καλής ποιότητας γαλβανισμένος χάλυβας
4.8 Επιφανειακή επεξεργασία: απολίπανση, αφαίρεση σκουριάς, φωσφορίωση κατά της σκουριάς (ή γαλβάνισμα), βαφή πούδρας.
4.9 Φορέας φορτίου ντουλαπιού: ≥600kg
4.10 Προστασία εισόδου: IP55
4.11 Επιβράδυνση φλόγας: συμμορφώνεται με τη δοκιμή GB5169.7 A
4.12 Μηχανική αντοχή: κάθε επιφάνεια μπορεί να αντέξει όρθια πίεση >980N; μετά το άνοιγμα της πόρτας, το εξωτερικό της άκρο μπορεί να αντέξει όρθια πίεση >200N.
4.13 Αντίσταση μόνωσης: η αντίσταση μόνωσης μεταξύ των συσκευών γείωσης και των τμημάτων του σώματος του ντουλαπιού δεν είναι χαμηλότερη από 2×104M/500V(DC).
4.14 Αντοχή τάσης: η αντοχή τάσης μεταξύ των συσκευών γείωσης και των τμημάτων του σώματος του ντουλαπιού δεν είναι χαμηλότερη από 3000V(DC)/1min.
5. Εγκατάσταση εξαρτημάτων
5.1 Η PDU και η μονάδα παρακολούθησης περιβάλλοντος είναι εγκατεστημένες σε ράφι 19”.
5.2 Το κλιματιστικό και οι ανεμιστήρες είναι εγκατεστημένοι στην πόρτα του ντουλαπιού. Το κλιματιστικό ελέγχει αυτόματα τους δύο ανεμιστήρες, όταν η θερμοκρασία μέσα στο ντουλάπι φτάσει τους 35 βαθμούς, ο ανεμιστήρας θα αρχίσει να λειτουργεί αυτόματα.
6. Σχεδιασμός κατά της κλοπής
6.1 Κλειδαριά τριών σημείων
6.2 Σύνδεση και στερέωση
(1) Χρησιμοποιήστε σύνδεση με σπείρωμα κατά της χαλάρωσης ως δομή και σύνδεση φορέα. Μπουλόνι αγκύρωσης για τη στερέωση του ντουλαπιού χρησιμοποιήστε μπουλόνια γαλβανισμένα εν θερμώ.
(2) Οι μεντεσέδες πόρτας χρησιμοποιούν εσωτερική λειτουργία μεντεσέ. Εσωτερική εγκατάσταση, εσωτερική στερέωση, χωρίς εξωτερικές βίδες και ενσωματωμένη πόρτα ντουλαπιού, αυτός ο σχεδιασμός μπορεί να προστατεύσει το ντουλάπι από την κλοπή και την πρόσβαση νερού. Χρησιμοποιήστε σύνδεση με σπείρωμα κατά της χαλάρωσης ως δομή και σύνδεση φορέα. Μπουλόνι αγκύρωσης για τη στερέωση του ντουλαπιού χρησιμοποιήστε μπουλόνια γαλβανισμένα εν θερμώ.

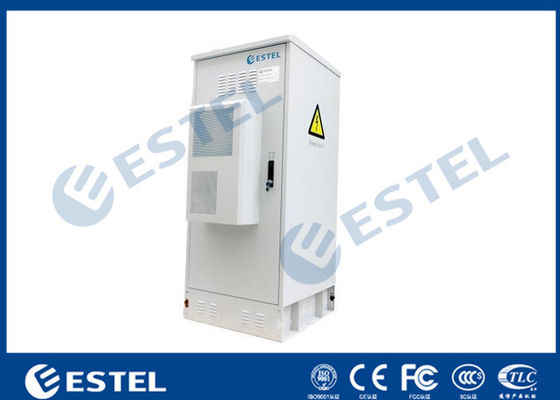

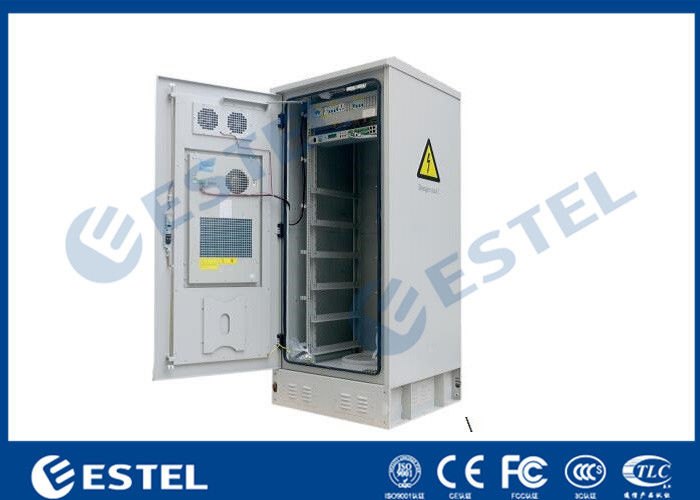

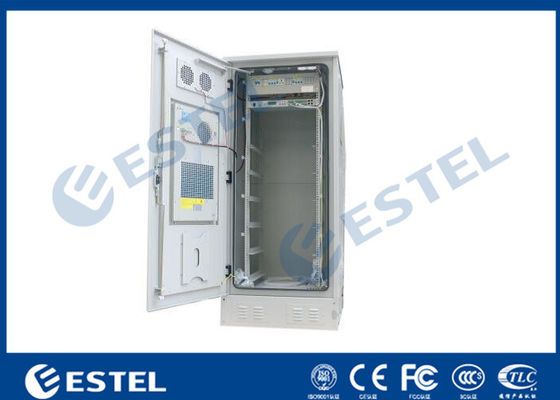

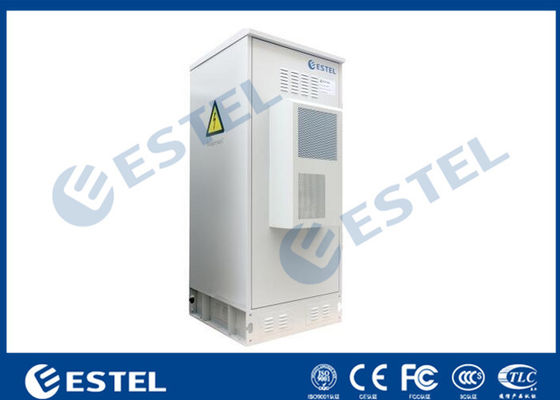

7. Εικόνα ντουλαπιού
-
