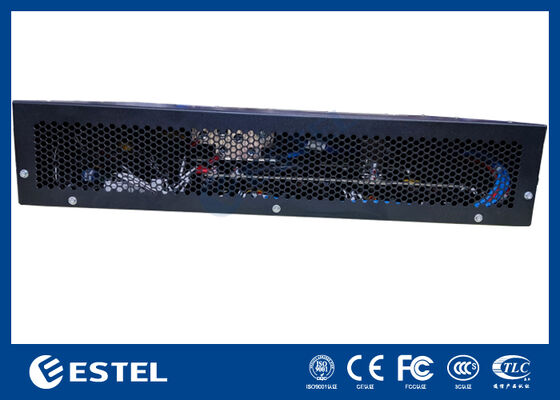

Σύστημα διορθωτή DC48V με τηλεχειρισμό για εξοπλισμό τηλεπικοινωνιών

Επισκόπηση του προϊόντος

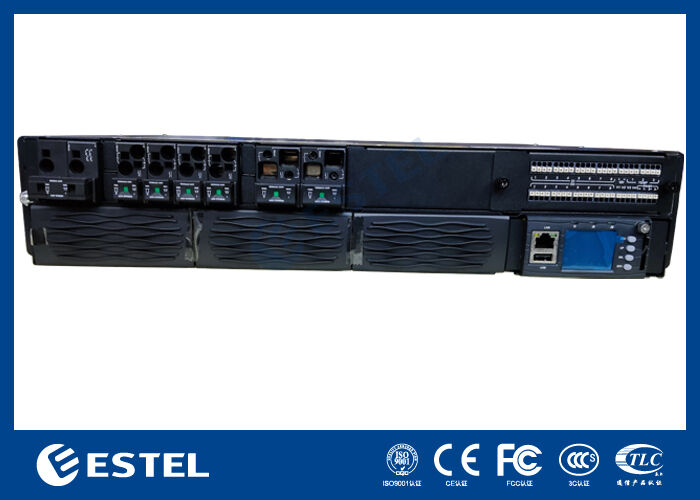

Το ET48150-M5I32Το σύστημα ηλεκτρικής ενέργειας DC rack παρέχει μια υψηλής χωρητικότητας, ανθεκτική λύση ηλεκτρικής ενέργειας DC σχεδιασμένη ειδικά για υποδομές τηλεπικοινωνιών, λειτουργίες κέντρων δεδομένων,και βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη διανομή ισχύος συνεχούς ρεύματος. Δέχεται 220VAC μονοφασική είσοδο και παρέχει σταθερή ισχύ DC ρυθμιζόμενη μεταξύ 43VDC και 58VDC, με ονομαστικό σημείο λειτουργίας 53,5VDC. Προσφέρει μέγιστη ισχύ εξόδου 9kW,το σύστημα αυτό υποστηρίζει αξιόπιστα εγκαταστάσεις υψηλής ζήτησης, επιτυγχάνοντας παράλληλα απόδοση μετατροπής ισχύος άνω του 96%.

Το σύστημα διαθέτει ένα μοντελοποιημένο και περιττό σχεδιασμό και υποστηρίζει έως και 3*3000W μονάδες ευθυγραμμιστή που είναι διαμορφωμένες για N+1 περιττότητα, με κάθε συμπαγή μονάδα να ζυγίζει λιγότερο από 2kg.Οι ευθυγραμμιστές χρησιμοποιούν εξαναγκαστική ψύξη αέρα, επιτυγχάνεται ένας συντελεστής ισχύος κοντά στην ενότητα (≥0,99), και διατηρείται χαμηλή συνολική αρμονική στρέβλωση (THDi ≤5%) για αποτελεσματική και καθαρή μετατροπή ισχύος.και προστασία εισόδου IP20, το 2U υπόστρωμα που μπορεί να τοποθετηθεί σε ράφι τονίζει την επιχειρησιακή ασφάλεια, την ευκολία της υπηρεσίας και την απλή ενσωμάτωση σε τυποποιημένα ντουλάπια 19 ιντσών.

Το πάνελ διανομής συνεχούς ρεύματος είναι εξοπλισμένο με διακόπτες κυκλωμάτων μπαταρίας 2*100A/1PN και περιλαμβάνει λειτουργία αποσύνδεσης μπαταρίας χαμηλής τάσης (BLVD) για ασφαλή και ευέλικτη διαχείριση ισχύος.Η πληροφορία του συστήματος παρέχεται από έναν ειδικό ελεγκτή με 3 εισόδους αναλογικών αισθητήρων, 8 εισροές ψηφιακής κατάστασης και 8 ρυθμιζόμενα αναμεταδιδόμενα συναγερμού ξηρής επαφής.ενώ η ενσωματωμένη οθόνη LCD επιτρέπει την τοπική προβολή και ρύθμιση της κατάστασης.

Σχεδιασμένο για να λειτουργεί σε απαιτητικές συνθήκες, το σύστημα λειτουργεί σε ένα εκτεταμένο εύρος θερμοκρασιών από 40 °C έως +65 °C, ανέχεται σχετική υγρασία από 5% έως 95% (μη συμπύκνωση),και διατηρεί πλήρη απόδοση σε υψόμετρα έως και 3000 μέτραΣυνδυάζοντας μια κλιμακώσιμη ενοποιημένη αρχιτεκτονική με αποδεδειγμένη αξιοπιστία,Αυτό το σύστημα ηλεκτροδότησης συνεχούς ρεύματος 9kW αποτελεί μια ισχυρή και επεκτάσιμη ενεργειακή λύση για κρίσιμες υποδομές όπου η διαθεσιμότητα ενέργειας είναι πρωταρχικής σημασίας..

Σύστημα

• Μέγεθος: 482,0 W × 350,0 D × 2U H

• Βάρος: ≤15kg (χωρίς ευθυγραμμιστές)

• Τρόπος ψύξης: φυσική ψύξη

• Τρόπος εγκατάστασης: Εγκατάσταση σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Τρόπος καλωδίωσης: ανώτερη είσοδος και ανώτερη έξοδος

• Τρόπος συντήρησης: Προσωρινή συντήρηση, αλλαγή βαθμού υποστήριξης μονάδας

• Επίπεδο προστασίας: IP20

Διανομή εναλλακτικού ρεύματος

• Τρόπος εισαγωγής:220VAC μονοφασική, 16A/2P

• Συχνότητα εισόδου: 4566Hz, ονομαστική τιμή: 50Hz/60Hz

Διανομή συνεχούς τάσης

• Η τάση εξόδου: ¥43 ~ ¥58VDC, ονομαστική τιμή: ¥53,5VDC

• Μέγιστη χωρητικότητα:9kW ((3*3kw, N+1 εφεδρικότητα)

• Διακόπτες μπαταριών:2*100A/1PN

• Συσκευές διάσπασης φορτίου:BLVD:1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

Διορθωτής

• Η τάση εισόδου:85VAC ~ 300VAC, ονομαστική 220VAC

• Αποτελεσματικότητα: > 96%

• Δυναμική ονομαστικής ισχύος: 3000 W (176 ̇ 300 VAC)

• Θερμοκρασία λειτουργίας: ∼40°C ~ +75°C (πλήρης ισχύς κάτω των 50°C)

• Μέγεθος: 106,5 mm ((W) × 286 mm ((D) × 41,5 mm ((H) (1U/H)

• Βάρος: ≤2kg

• Τρόπος ψύξης: αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0.99

• ΤHD: ≤ 5%

• Συνεχή έξοδος: ¥43 ~ ¥58VDC, ονομαστική ¥53,5VDC, μέγιστη 55A

Ελεγκτής

• Μοντέλο: MC2900

• Εισαγωγή σήματος: 3 AI (3 θερμοκρασία περιβάλλοντος), 8 DI

• Έκδοση συναγερμού: 8 στεγνή επαφή

• Πύλη επικοινωνίας: RS232/485, SNMP

• Τρόπος εμφάνισης: LCD

Περιβάλλον

• Θέρμανση λειτουργίας: 40 °C ~ + 65 °C (πλήρης ισχύς κάτω των 50 °C)

• Θερμοκρασία αποθήκευσης: ¥40°C ~ +70°C

• Υγρασία λειτουργίας: 5% ~ 95% (μη συμπυκνωτική)

• Ανυψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός της κλίμακας 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1 °C καθώς το υψόμετρο αυξάνεται κατά 200m.)
