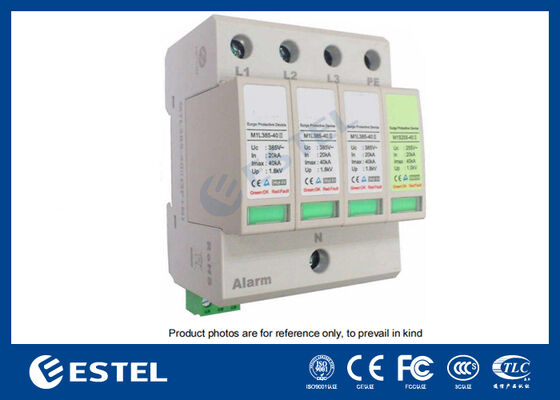

M1L385-40 II Συσκευή Προστασίας υπέρτασης (SPD) για Διανομή Ισχύος - Ρεύμα υπέρτασης 40kA, 230V/400VAC, Θύρα απομακρυσμένου συναγερμού, Εγκατάσταση ράγας DIN, IP20, Προστασία κατηγορίας C

Περιγραφή προϊόντος

ΟM1L385-40 II Συσκευή προστασίας από υπερτάσεις (SPD)είναι ένα εξαιρετικά αξιόπιστο σύστημα ηλεκτρικής προστασίας που έχει σχεδιαστεί για να προστατεύει τον εξοπλισμό από συνθήκες υπέρτασης και υπερτάσεις ισχύος σε συστήματα διανομής χαμηλής τάσης. Αυτή η συσκευή έχει σχεδιαστεί ειδικά για εφαρμογές όπου τόσο η προστασία από υπερβολικό ρεύμα όσο και η υπερθέρμανση είναι απαραίτητη, προσφέροντας ισχυρή προστασία για ευαίσθητα ηλεκτρικά συστήματα και ηλεκτρονικές συσκευές.

Το μοντέλο M1L385-40 II συμμορφώνεται μεΠρότυπα προστασίας κατηγορίας Cκαι είναι ικανό να αντέχει ρεύματα υπέρτασης μέχρι40 kA(δοκιμή 8/20μs), καθιστώντας το κατάλληλο για χρήση σε συστήματα διανομής ηλεκτρικής ενέργειας και εξοπλισμό ευάλωτο σε παροδικές υπερτάσεις. Είναι εξοπλισμένο με αθύρα απομακρυσμένου συναγερμού(χωρίς ενεργή επαφή), παρέχοντας στους χρήστες δυνατότητες παρακολούθησης σε πραγματικό χρόνο και ειδοποιήσεις για πιθανά σφάλματα ή βλάβες, διασφαλίζοντας έτσι τη συνεχή ακεραιότητα του συστήματος και τη μείωση του χρόνου διακοπής λειτουργίας.

Η συσκευή έχει σχεδιαστεί με ενσωματωμένη βάση για εύκολη εγκατάσταση και συντήρηση, συνήθως τοποθετημένη σε αΡάγα DIN 35mm, η οποία είναι κοινή πρακτική για πίνακες διανομής εξοπλισμού. Αυτή η μέθοδος εγκατάστασης διασφαλίζει ότι το SPD μπορεί να στερεωθεί με ασφάλεια εντός του συστήματος χωρίς να διακυβεύεται η συνολική απόδοση της ηλεκτρικής εγκατάστασης. Η συσκευή υποστηρίζει επίσηςευέλικτη καλωδίωσημεγέθη που κυμαίνονται από1,5 mm² έως 25 mm²για ευέλικτες συνδέσεις, και μέχρι35 mm²για άκαμπτες συνδέσεις, που ικανοποιούν διάφορες απαιτήσεις εγκατάστασης.

Βασικές Προδιαγραφές

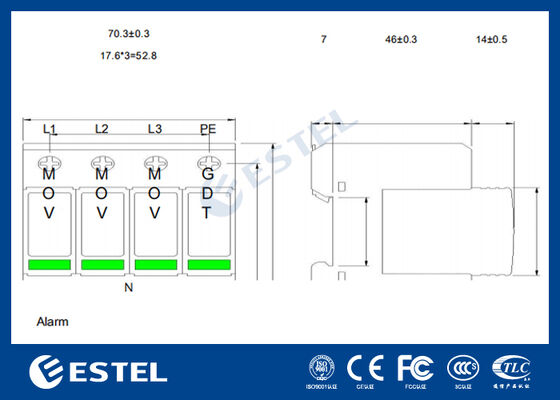

Μοντέλο: M1L385-40 II (3P+N)

Ονομαστική τάση εργασίας:

230V/400VAC (LN / N-PE)

Ονομαστική συχνότητα: 48Hz έως 62Hz

Μέγιστη Τάση Λειτουργίας:

385V (LN) / 255V (N-PE)

Ονομαστικό ρεύμα εκφόρτισης (In):

20 kA (LN; N-PE)

Μέγιστο ρεύμα εκφόρτισης (Imax):

40 kA (LN; N-PE)

Επίπεδο προστασίας τάσης (Πάνω):

1,8 kV (LN) / 1,0 kV (N-PE)

Χαρακτηριστικά Προσωρινής Υπέρτασης (TOV).:

5s στα 385V (LN) / 400V για 5 δευτερόλεπτα

1200V (L-PE) / 200ms για χαρακτηριστικά αστοχίας

Ρεύμα βραχυκυκλώματος:

25kArms

Μέγεθος για σύνδεση τερματικού:

1,5mm² έως 25mm² (ευέλικτο) / 35mm² (άκαμπτο)

Μέγιστο ρεύμα για τη θύρα συναγερμού:

250V / 0,5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Βαθμός επιβραδυντικού πυρός Shell:

UL94 V-0

Βαθμός IP:

IP20

Σύστημα παρακολούθησης συναγερμού

ΟM1L385-40 IIΧαρακτηριστικά SPD αθύρα απομακρυσμένου συναγερμούπου παρέχει ανατροφοδότηση σε πραγματικό χρόνο σχετικά με την κατάσταση λειτουργίας της συσκευής. Το σύστημα συναγερμού ενεργοποιείται μέσωμη ενεργή επαφήκαι βοηθά στη διατήρηση της λειτουργικής αποτελεσματικότητας ειδοποιώντας τους χρήστες όταν απαιτείται συντήρηση ή αντικατάσταση, διασφαλίζοντας ότι ο χρόνος διακοπής λειτουργίας του εξοπλισμού ελαχιστοποιείται. Η λειτουργία απομακρυσμένου συναγερμού διευκολύνει επίσης την ενσωμάτωση σε μεγαλύτερα συστήματα παρακολούθησης, βελτιώνοντας την επίβλεψη για υποδομές ζωτικής σημασίας.

Οδηγίες εγκατάστασης

Η συσκευή έχει σχεδιαστεί για εγκατάσταση απόεξουσιοδοτημένους επαγγελματίεςμόνο. Συνήθως τοποθετείται σε αΡάγα DIN 35mmμέσα σε πίνακα διανομής εξοπλισμού. Το SPD θα πρέπει να συνδεθεί σύμφωνα με τις ακόλουθες οδηγίες:

Μέθοδος σύνδεσης: Μια κοινή παράλληλη σύνδεση μπορεί να χρησιμοποιηθεί για καλωδίωση, με μέγιστο16mm²πολυκλωνικό χάλκινο σύρμα. Το συνολικό μήκος του καλωδίου σύνδεσης δεν πρέπει να υπερβαίνει0,5 μέτρα.

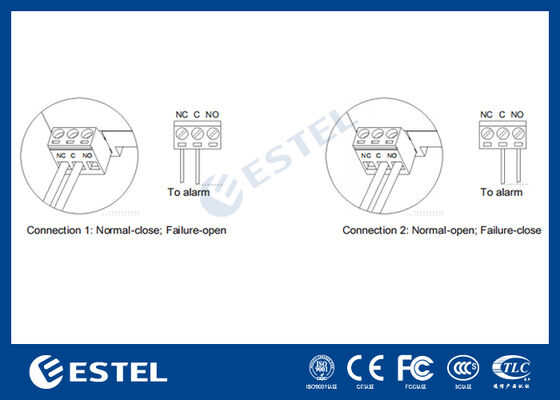

Οτερματικό σύνδεσης συναγερμούβρίσκεται στο κάτω μέρος του απαγωγέα. Για απομακρυσμένη παρακολούθηση, οι χρήστες πρέπει να τραβήξουν τα βύσματα καλωδίωσης και να εισάγουν τα καλώδια του συναγερμού στις κατάλληλες οπές στα βύσματα καλωδίωσης, στη συνέχεια να εισάγουν τα βύσματα στην αρχική τους θέση και να σφίξουν τις βίδες.

Ακολουθώντας τις παρεχόμενες οδηγίες, η συσκευή μπορεί να ενσωματωθεί στο ηλεκτρικό σύστημα, παρέχοντας ισχυρή προστασία από υπερτάσεις ισχύος και διασφαλίζοντας συνεχή, αξιόπιστη λειτουργία.

Πλεονεκτήματα της συσκευής προστασίας από υπερτάσεις M1L385-40 II:

Υψηλή χωρητικότητα ρεύματος υπέρτασης: Με μέγιστο ρεύμα εκφόρτισης ίση με40 kA, αυτό το SPD μπορεί να χειριστεί σημαντικές υπερτάσεις ισχύος και παροδικές τάσεις, παρέχοντας εξαιρετική προστασία για ευαίσθητο εξοπλισμό.

Δυνατότητα απομακρυσμένης παρακολούθησης: Το ενσωματωμένοθύρα απομακρυσμένου συναγερμούεπιτρέπει την εύκολη παρακολούθηση και συντήρηση, διασφαλίζοντας ότι τυχόν προβλήματα μπορούν να αντιμετωπιστούν γρήγορα.

Εγκατάσταση φιλική προς το χρήστη: ΤοΤοποθέτηση ράγας DINΤο σύστημα απλοποιεί την εγκατάσταση και διευκολύνει την ενσωμάτωση στην υπάρχουσα ηλεκτρική υποδομή.

Ευρύ εύρος προστασίας τάσης: Ικανότητα να αντέχει τάσεις έως385V(LN) και255 V(N-PE), καθιστώντας το κατάλληλο για ποικίλες εφαρμογές σε συστήματα διανομής ηλεκτρικής ενέργειας.

Ανθεκτικό και Ασφαλές: Τοπυρίμαχο κέλυφος (UL94 V-0)καιΠροστασία IP20βεβαιωθείτε ότι η συσκευή παραμένει ασφαλής και ανθεκτική σε διάφορα περιβάλλοντα λειτουργίας.

Τομείς εφαρμογής:

Συστήματα Διανομής Ενέργειας: Προστατεύει τα συστήματα ισχύος από παροδικές συνθήκες υπέρτασης που θα μπορούσαν να βλάψουν ευαίσθητα εξαρτήματα.

Τηλεπικοινωνιακός Εξοπλισμός: Εξασφαλίζει την ασφάλεια του εξοπλισμού τηλεπικοινωνιών αποτρέποντας τις υπερτάσεις να επηρεάσουν την απόδοση.

Βιομηχανικά Ηλεκτρικά Συστήματα: Προστατεύει τα βιομηχανικά μηχανήματα και εξοπλισμό από ηλεκτρικές βλάβες που θα μπορούσαν να προκαλέσουν διακοπές λειτουργίας ή ζημιά.

Συστήματα Ανανεώσιμων Πηγών Ενέργειας: Προστατεύει ηλιακά, αιολικά και άλλα συστήματα ανανεώσιμων πηγών ενέργειας από ηλεκτρικές υπερτάσεις που προκαλούνται από εξωτερικούς παράγοντες.

Περίληψη

ΟΣυσκευή προστασίας από υπερτάσεις M1L385-40 IIπροσφέρει εξαιρετικά αποτελεσματική προστασία για ηλεκτρικά συστήματα και ευαίσθητο εξοπλισμό από υπερτάσεις, υπερτάσεις και ηλεκτρικές βλάβες. Με την υψηλή χωρητικότητα ρεύματος υπέρτασης, τις δυνατότητες απομακρυσμένης παρακολούθησης και την εύκολη εγκατάσταση μέσωΤοποθέτηση ράγας DIN, είναι μια αξιόπιστη επιλογή για βιομηχανικές εφαρμογές, τηλεπικοινωνίες και εφαρμογές διανομής ηλεκτρικής ενέργειας.
