One-stop Telecom 18kW 3U Rack-Mount DC Power System, Modular 3kw Rectifiers, >96% Efficiency

Επισκόπηση Προϊόντος

Το σύστημα τροφοδοσίας DC 18kW 3U rack-mount είναι μια λύση υψηλής χωρητικότητας σχεδιασμένη για δίκτυα τηλεπικοινωνιών, κέντρα δεδομένων και βιομηχανικές εγκαταστάσεις που απαιτούν αξιόπιστη παροχή DC. Υποστηρίζει είσοδο τριφασική 380VAC και μονοφασική 220VAC, παρέχοντας σταθερή έξοδο –43 έως –58VDC με ονομαστική τιμή –53.5VDC. Με μέγιστη χωρητικότητα 18W, αυτό το σύστημα εξασφαλίζει επαρκή ισχύ για εφαρμογές μεγάλης κλίμακας, διατηρώντας παράλληλα απόδοση άνω του 96%.

Το σύστημα ενσωματώνει έως και 6 μονάδες ανορθωτή (N+1 πλεονασμός), καθεμία από τις οποίες έχει ονομαστική ισχύ 3000W και ζυγίζει ≤2kg. Αυτές οι μονάδες διαθέτουν εξαναγκασμένη ψύξη, υψηλό συντελεστή ισχύος ≥0.99 και THD ≤5%, εξασφαλίζοντας καθαρή και σταθερή μετατροπή ισχύος DC. Με μπροστινή συντήρηση, κορυφαία είσοδο καλωδίων και προστασία IP20, ο σχεδιασμός δίνει προτεραιότητα στην ασφάλεια, τη δυνατότητα συντήρησης και την ευκολία ενσωμάτωσης σε ράφια 19 ιντσών.

Η διανομή DC περιλαμβάνει 1*250A διακόπτες μπαταρίας και6*≤63A+2*≤125A(reserved) διακόπτες φορτίου, παρέχοντας ευέλικτη και ασφαλή διαχείριση φορτίου. Ο έξυπνος ελεγκτής υποστηρίζει 3 αναλογικές εισόδους, 7 ψηφιακές εισόδους, 6 συναγερμούς ξηρής επαφής και απομακρυσμένη επικοινωνία μέσω RS232/485 και SNMP. Η τοπική παρακολούθηση είναι ενεργοποιημένη μέσω οθόνης LCD.

Κατασκευασμένο για απαιτητικά περιβάλλοντα, η μονάδα λειτουργεί από –40℃ έως +65℃, αντέχει σε υγρασία 5–95% χωρίς συμπύκνωση και διατηρεί σταθερή λειτουργία σε υψόμετρα έως 3000m. Με την αρθρωτή αρχιτεκτονική και την ισχυρή απόδοσή του, το σύστημα τροφοδοσίας DC 18kW 3U είναι ιδανική επιλογή για κρίσιμες υποδομές που απαιτούν επεκτάσιμες και αξιόπιστες ενεργειακές λύσεις.

Σύστημα

• Διαστάσεις: 482.0(Π) × 350.0(Β) × 3U(Υ)

• Βάρος: ≤20kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Λειτουργία εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

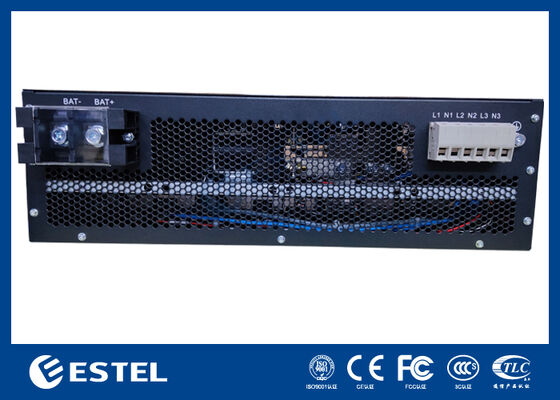

• Λειτουργία καλωδίωσης: Επάνω είσοδος και επάνω έξοδος

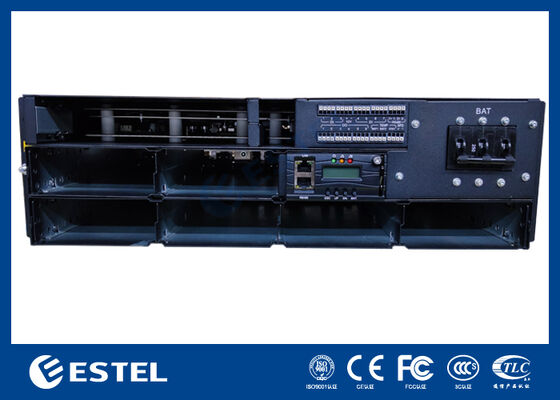

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, υποστήριξη αλλαγής βαθμίδας μονάδας

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου:Τριφασική 380VAC/μονοφασική 220VAC

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53.5VDC

• Μέγιστη χωρητικότητα:18kW(6*3kw, N+1 πλεονασμός)

• Διακόπτες μπαταρίας: 1×250A

• Διακόπτες φορτίου:1*＜125A/1PN(reserved); BLVD: 6*≤63A/1PN+2*≤125A/1PN(reserved)

• DC SPD: 10kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Απόδοση: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης έξοδος κάτω από 50℃)

• Διαστάσεις: 106.5mm(Π) × 286mm(Β) × 41.5mm(Υ) (1U/Υ)

• Βάρος: ≤2kg

• Λειτουργία ψύξης: Εξαναγκασμένη ψύξη

• Συντελεστής ισχύος: ≥0.99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53.5VDC, μέγιστο 55A

Ελεγκτής

• Είσοδος σήματος: 3 AI (2 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλον

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός της περιοχής των 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
