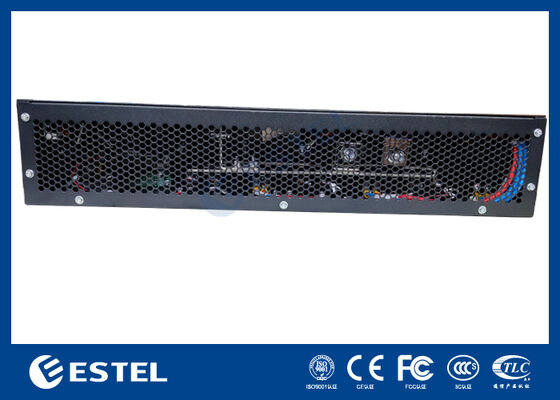

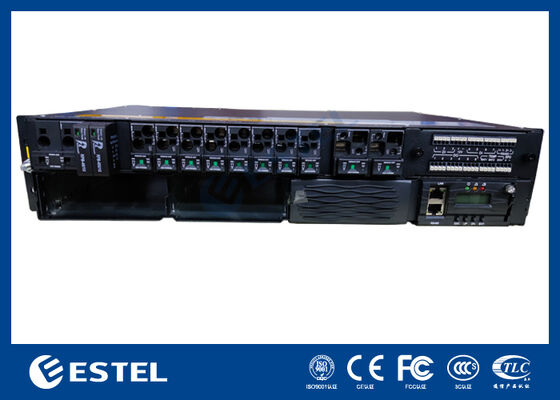

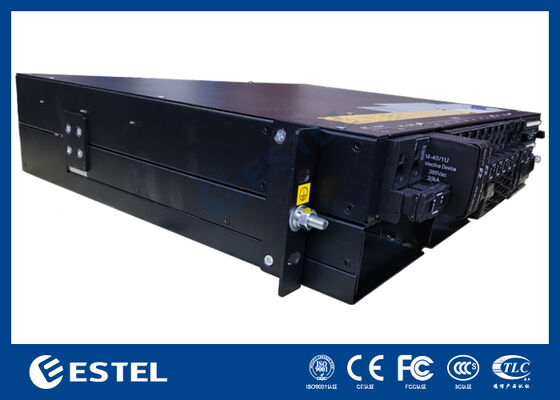

Σύστημα τροφοδοσίας DC υψηλής χωρητικότητας 9kW 2U Rack-Mount, αρθρωτοί ανορθωτές 3000W, Είσοδος ευρείας εναλλασσόμενου ρεύματος, απόδοση >96%

Επισκόπηση προϊόντος

Το σύστημα τροφοδοσίας συνεχούς ρεύματος 9kW 2U σε rack είναι μια λύση υψηλής χωρητικότητας σχεδιασμένη για τηλεπικοινωνιακά δίκτυα, κέντρα δεδομένων και βιομηχανικές εγκαταστάσεις που απαιτούν αξιόπιστη παροχή DC. Υποστηρίζει μονοφασική είσοδο 220 VAC, παρέχοντας σταθερή έξοδο –43 έως –58 VDC με ονομαστική τιμή –53,5 VDC. Με μέγιστη χωρητικότητα 9 kW, αυτό το σύστημα εξασφαλίζει επαρκή ισχύ για εφαρμογές μεγάλης κλίμακας διατηρώντας παράλληλα την απόδοση πάνω από 96%.

Το σύστημα ενσωματώνει έως και 3 μονάδες ανορθωτή (N+1 πλεονασμός), η καθεμία ονομαστικής ισχύος 3000 W και βάρους ≤2 kg. Αυτές οι μονάδες διαθέτουν εξαναγκασμένη ψύξη, υψηλό συντελεστή ισχύος ≥0,99 και THD ≤5%, διασφαλίζοντας καθαρή και σταθερή μετατροπή ισχύος DC. Με μπροστινή συντήρηση, κορυφαία είσοδο καλωδίου και προστασία IP20, η σχεδίαση δίνει προτεραιότητα στην ασφάλεια, τη δυνατότητα συντήρησης και την ευκολία ενσωμάτωσης σε ράφια 19 ιντσών.

Η διανομή DC περιλαμβάνει διακόπτες μπαταρίας 2*125Α και4*32A+4*50Aδιακόπτες φορτίου, παρέχοντας ευέλικτη και ασφαλή διαχείριση φορτίου. Ο έξυπνος ελεγκτής υποστηρίζει 3 αναλογικές εισόδους, 7 ψηφιακές εισόδους, 6 συναγερμούς ξηρής επαφής και απομακρυσμένη επικοινωνία μέσω RS232/485 και SNMP. Η τοπική παρακολούθηση είναι ενεργοποιημένη μέσω μιας οθόνης LCD.

Κατασκευασμένη για δύσκολα περιβάλλοντα, η μονάδα λειτουργεί από –40℃ έως +65℃, αντέχει 5–95% υγρασία χωρίς συμπύκνωση και διατηρεί σταθερή λειτουργία σε υψόμετρα έως και 3000m. Με τη σπονδυλωτή αρχιτεκτονική και την ισχυρή του απόδοση, το σύστημα ισχύος 9kW 3U DC είναι ιδανική επιλογή για υποδομές ζωτικής σημασίας που απαιτούν επεκτάσιμες και αξιόπιστες ενεργειακές λύσεις.

Σύστημα

• Διάσταση: 482,0 (Π) × 350,0 (Β) × 2 U (Υ)

• Βάρος: ≤20 kg (χωρίς ανορθωτές)

• Λειτουργία ψύξης: Φυσική ψύξη

• Τρόπος εγκατάστασης: Εγκατεστημένο σε ράφι 19 ιντσών ή μέσα στο ντουλάπι

• Λειτουργία καλωδίωσης: Πάνω είσοδος και άνω έξοδος

• Λειτουργία συντήρησης: Μπροστινή συντήρηση, αλλαγή βαθμού μονάδας υποστήριξης

• Επίπεδο προστασίας: IP20

Διανομή AC

• Λειτουργία εισόδου: 220VAC μονοφασική

• Χωρητικότητα εισόδου: 2×63A/1P

• Συχνότητα εισόδου: 45–66Hz, ονομαστική τιμή: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Διανομή DC

• Τάση εξόδου: –43 ~ –58VDC, ονομαστική τιμή: –53,5VDC

• Μέγιστη χωρητικότητα:9kW(3*3kw, N+1 πλεονασμός)

• Αυτόματοι διακόπτες μπαταρίας: 2×125A/1P

• Διακόπτες φορτίου: LLVD: Κανένας; BLVD: 4×32A/1PN+4×40A/1PN

• DC SPD: 10kA, 8/20μs

Ανορθωτής

• Τάση εισόδου: 85VAC ~ 300VAC, ονομαστική 220VAC

• Αποδοτικότητα: >96%

• Ονομαστική ισχύς: 3000W (176–300VAC)

• Θερμοκρασία λειτουργίας: –40℃ ~ +75℃ (πλήρης απόδοση κάτω από 50℃)

• Διάσταση: 106,5 mm (Π) × 286 mm (Β) × 41,5 mm (Υ) (1 U/H)

• Βάρος: ≤2 kg

• Λειτουργία ψύξης: Αναγκαστική ψύξη

• Συντελεστής ισχύος: ≥0,99

• THD: ≤5%

• Έξοδος DC: –43 ~ –58VDC, ονομαστική –53,5VDC, μέγιστη 55A

Ελεγκτής

• Είσοδος σήματος: 3 AI (2 θερμοκρασία μπαταρίας, 1 θερμοκρασία περιβάλλοντος), 7 DI

• Έξοδος συναγερμού: 6 ξηρή επαφή

• Θύρα επικοινωνίας: RS232/485, SNMP

• Λειτουργία οθόνης: LCD

Περιβάλλο

• Θερμοκρασία λειτουργίας: –40℃ ~ +65℃ (πλήρης έξοδος κάτω από 50℃)

• Θερμοκρασία αποθήκευσης: –40℃ ~ +70℃

• Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

• Υψόμετρο: 0 ~ 3000m (Εάν το υψόμετρο είναι εντός της περιοχής από 2000m έως 3000m, η μέγιστη θερμοκρασία λειτουργίας μειώνεται κατά 1℃ καθώς το υψόμετρο αυξάνεται κατά 200m.)
