Υπαίθριο τηλεπικοινωνιακό ντουλάπι MGA3000/E1 με τροφοδοτικό AC 3000W, βαθμός προστασίας IP55, 220V

1.1. Προοίμιο

Το παρόν εγχειρίδιο παρουσιάζει τον οδηγό για την εγκατάσταση, τη λειτουργία, τη λειτουργία και τη συνήθη συντήρηση του κλιματιστικού.Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο πριν τη χρήση και ακολουθήστε τις οδηγίες χρήσης και την σημείωση.

Σημείωση: Όλες οι λειτουργίες αυτού του προϊόντος θα πρέπει να εκτελούνται από επαγγελματίες μηχανικούς.

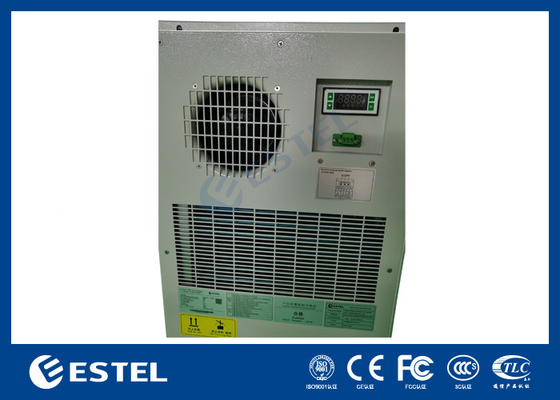

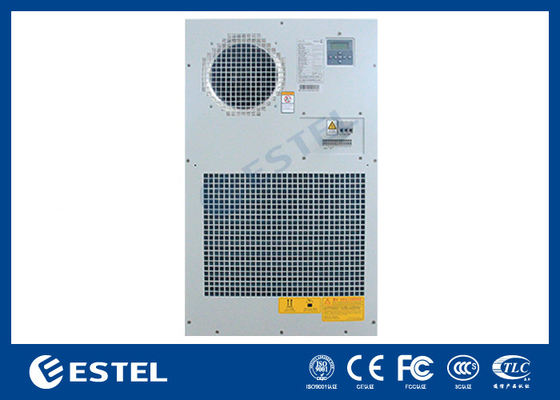

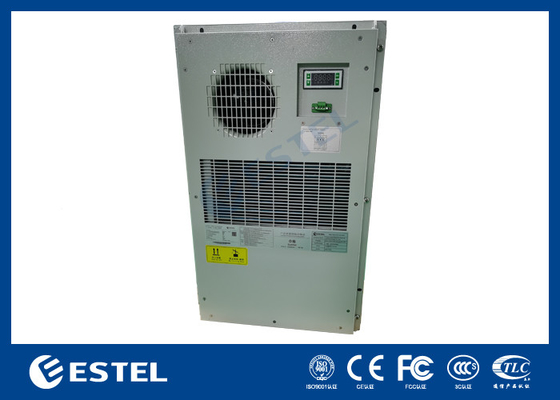

1.2. εισαγωγή του προϊόντος

Το κλιματιστικό είναι ένα είδος ψυκτικού προϊόντος που αναπτύχθηκε από την ίδια για το ντουλάπι.ο εσωτερικός ηλεκτρονικός εξοπλισμός είναι ευαίσθητος στην θερμοκρασία του περιβάλλοντος και πρέπει να απομονώνεται εσωτερικά και εξωτερικά πλήρωςΑυτό το προϊόν έχει πολλαπλές λειτουργίες, υψηλή αξιοπιστία και έχει το χαρακτηριστικό ότι μπορεί να ξεκινήσει να λειτουργεί χωρίς σύνθετο debugging μετά την ενεργοποίηση.

Ο ανεμιστήρας στην εσωτερική πορεία του αέρα του κύκλου απορροφά τον θερμό αέρα από την επάνω πλευρά για να κάνει την ανταλλαγή θερμότητας του αέρα από τα πτερύγια του εξατμιστήρα, και στέλνει τον ψυχρό αέρα από την κάτω πλευρά του κλιματιστικού.ο αέρας στο ντουλάπι μπορεί να κυκλώσει για να επιτύχει τον σκοπό της μείωσης της θερμοκρασίαςΕν τω μεταξύ, ο ανεμιστήρας στην εξωτερική πορεία αέρα κύκλου απορροφά τον εξωτερικό κρύο αέρα από την κάτω πλευρά, και αποβάλλει τον θερμό αέρα από την επάνω πλευρά μετά την ανταλλαγή θερμότητας.

2Παραμέτρο προϊόντος



2.1Προϊόν τεχνολογίας παραμέτρους



Άρθρο	Ονομασία	Μονάδα	Παράμετρος
Μέγεθος και εγκατάσταση	Μέγεθος περιγράμματος σώματος (width)ύψοςdepth)	χμ	784*619*245
	Περιγραφή μεγέθους συμπεριλαμβανομένου	χμ	/
Φλάντζύψοςdepth)	Βάρος	Κίλο	40
	Μέθοδος εγκατάστασης		Εγκαταστάθηκε στο πάτωμα
	Μέθοδος εγκατάστασης		Εξωτερικά
Περιβάλλον και προστασία	Θέρμανση περιβάλλοντος εργασίας	°C	-40 έως +55
	Ασύρματα	dB (A)	65
	Περίοδος ζωής	Χρόνια	> 10
	Κατηγορία IP		IP55
	Ψυκτικό		Ρ134α
	Πιστοποίηση ROHS		- Ναι, ναι.
	Πεδίο τάσης εισόδου		220±15% VAC/50Hz
Απόδοση	Ψυκτικό δυναμικό (L35/L35)	W	3000
	Δυνατότητα εισόδου ψυγείου (L35/L35)	W	1280
	Διορισμένο ψυκτικό ρεύμα (L35/L35)	Α	5.8
	Μέγιστο ψυκτικό ρεύμα	Α	8.5
	Δυνατότητα θέρμανσης (προαιρετικό)	W	1000
	Αέρας όγκος της εσωτερικής κυκλοφορίας	Μ3/ώρα	900

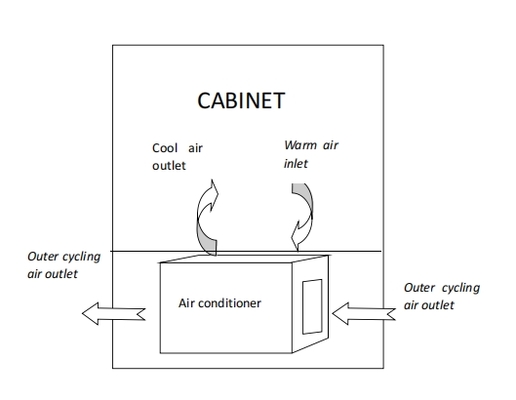

2.2Διάγραμμα εγκατάστασης.







Σημείωση: το διάγραμμα εγκατάστασης είναι μόνο για αναφορά, το συγκεκριμένο σχέδιο εγκατάστασης θα πρέπει να είναικαθορίζεται ανάλογα με το περιβάλλον της πραγματικής χρήσης.







3Προετοιμασία και εγκατάσταση



3.1. Απομάκρυνση πακέτου και έλεγχο

1Παρακαλώ ετοιμάστε τα εργαλεία εγκατάστασης: μαχαίρι και ψαλίδι, και φορέστε προστατευτικά γάντια.

2Παρακαλούμε αφαιρέστε την ταινία περιτύλιξης και τη ζώνη συσκευασίας, στη συνέχεια αφαιρέστε το κουτί, βγάλτε το κλιματιστικό.

3Παρακαλούμε ελέγξτε τη λίστα συνημμάτων και τις τσάντες στο κουτί, ελέγξτε αν το μοντέλο κλιματιστικού είναι σωστό.





Σημειώσεις:



1Μετά την αφαίρεση της εξωτερικής συσκευασίας, βεβαιωθείτε ότι το κλιματιστικό τοποθετείται όρθιο και όχι οριζόντια ή ανάποδα.

2Μετά την αφαίρεση της εξωτερικής συσκευασίας, ελέγξτε προσεκτικά αν η εμφάνιση του κλιματιστικού είναι κατεστραμμένη ή μολυσμένο με λάδι.εάν η εμφάνιση του κλιματιστικού έχει εμφανή παραμόρφωση ή κηλίδα λάδι, επικοινωνήστε εγκαίρως με τον κατασκευαστή.

3Εάν δεν είναι απαραίτητο να εγκατασταθεί το προϊόν αμέσως ή πρέπει να μεταφερθεί σε άλλο μέρος, παρακαλούμε επανασυσκευάστε το κλιματιστικό μετά τον έλεγχο.

4Συνιστάται να ανακυκλώσετε τα υλικά ξεπακετάρισής τους.





3.2Μηχανική εγκατάσταση

Εγκατάσταση εργαλείο: Phillips κατσαβίδι

Βήματα εγκατάστασης:

1) Επιλέξτε τοποθεσία κοπής στο ντουλάπι σύμφωνα με το διάγραμμα ολίσθησης, αφαιρέστε την περιοχή της σκιάς και κάντε την τρύπα εγκατάστασης.

2) Βάλτε το φλάντζο κλιματιστικού κοντά στην πόρτα του ντουλάπιου.

3) Ελέγξτε αν το κλιματιστικό είναι εγκατεστημένο σταθερά.

Σημειώσεις:

1) Ελέγξτε αν ο κύκλος αποστράγγισης του κλιματιστικού είναι ομαλός, σε περίπτωση που η αποστράγγιση είναι μπλοκαρισμένη.

2) Κατά τον προσδιορισμό της τοποθεσίας της τρύπας εγκατάστασης στο ντουλάπι, θα πρέπει να αποφεύγετε τις πύλες εισόδου και εξόδου του αέρα στο εσωτερικό του ντουλάπι δεν είναι μπλοκαρισμένα από οποιαδήποτε στοιχεία στο εσωτερικό του ντουλάπι,και οι δύο πρέπει να διατηρούνται σε οριζόντια απόσταση άνω των 150 mm· διαφορετικά είναι πιθανό να οδηγήσει σε σύντομο κύκλωμα του αέρα επιστροφής και σε κακή επίδραση ψύξης κλπ.

3) Κουβαλώντας ή μετακινώντας το κλιματιστικό πρέπει να είστε προσεκτικοί για να αποφύγετε να το συγκρούσετε και να το γρατζουνίσετε.

το επιφανειακό του επικάλυμμα·





3.3.Ηλεκτρική εγκατάσταση



(1)Δυναμική είσοδος λιμένα



Άρθρο	Λιμάνι	Ορισμός
Ζήσε	Α	Δυναμικό καλώδιο εισόδου L
Απαλλαγή	N	Δικτύο εισόδου ρεύματος N
Γη	ΠΕ	Η γραμμή της Γης





(2)Ασύρματο εξόδου και σήμα εισόδου



Άρθρο	Λιμάνι	Ορισμός
+ RS485 επικοινωνιακό περιβάλλον	RS485A	RS485 communication ports (+)
- RS485 επικοινωνιακό περιβάλλον.	RS485B	RS485 communication ports (-)
Ο δημόσιος συναγερμός dry nod (NO)	ΟΧΙ	Είναι κανονικά ανοιχτό αν δεν υπάρχει συναγερμός.
Ο δημόσιος συναγερμός dry nod (COM)	COM	Common port
Ο δημόσιος συναγερμός dry nod (NC)	Εθνική Κεντρική Αρχή	Είναι συνήθως κοντά αν δεν υπάρχει συναγερμός.







4.Λειτουργία του προϊόντος



4.1- Ψύξη.



Όταν η θερμοκρασία μέσα στο ντουλάπι είναι υψηλότερη από την αρχική θερμοκρασία ψύξης, ξεκινάει.όταν η θερμοκρασία μέσα στο ντουλάπι είναι χαμηλότερη από τη θερμοκρασία σταθμού ψύξης, θαΣταματάει να ψυγίζει.



Παράμετρος	Προεπιλεγμένη τιμή	Πεδίο ρύθμισης	Μονάδα	Σημείωση
Ψυγείο αρχική θερμοκρασία	32	[20-40]	°C	Θερμοκρασία παύσης ψύξης = Θερμοκρασία έναρξης ψύξης - Διαφορά επιστροφής ψύξης
Η διαφορά επιστροφής ψύξης	5	[Περιγραφή]	°C







4.2. Θέρμανση(Προαιρετικό)



Όταν η θερμοκρασία μέσα στο ντουλάπι είναι χαμηλότερη από την αρχική θερμοκρασία θέρμανσης, αρχίζει να θερμαίνεται.

Όταν η θερμοκρασία μέσα στο ντουλάπι είναι υψηλότερη από τη θερμοκρασία στάθμευσης θέρμανσης, σταματά να θερμαίνεται.



Παράμετρος	Προεπιλεγμένη τιμή	Πεδίο ρύθμισης	Μονάδα	Σημείωση
Θέρμανση αρχική θερμοκρασία	5	[-10~15]	°C	Θέρμανση σταματώντας θερμοκρασία = Θέρμανση αρχική θερμοκρασία + Θέρμανση διαφορά επιστροφής
Η διαφορά επιστροφής θέρμανσης	10	Γεννήθηκε στην Αθήνα.	°C





4.3.Απομακρυσμένο οθόνη



Το κλιματιστικό έχει ένα RS485 επικοινωνιακό περιβάλλον, που υποστηρίζει επικοινωνία MODBUS-RTU.Πρωτόκολλο.Το κλιματιστικό επικοινωνεί με το πάνω μόνιτορ μέσω της επικοινωνίας RS485.Ή οι χρήστες μπορούν να ελέγξουν την κατάσταση λειτουργίας του κλιματιστικού βλέποντας την οθόνη οθόνης απευθείας καινα αλλάξει τις παραμέτρους λειτουργίας του.



4.4.Ο έλεγχος του εξωτερικού ανεμιστήρα (Επιλογικό)



Σύμφωνα με την προαιρετική απαίτηση, ο εξωτερικός ανεμιστήρας (Hydrogen discharge / emergency fan)19Αναλαμβάνει αυτόματα τη λειτουργία εκφόρτωσης υδρογόνου κύκλου και λειτουργία εκτάκτου ανάγκης εξαερισμού.

Υδρογόνο εκφόρτιση λειτουργία (Επιλογικό):Όταν ο κύκλος εκφόρτισης υδρογόνου έρχεται, το κλιματιστικό ξεκινά.Ο ανεμιστήρας εκκένωσης υδρογόνου, ο διακόπτης ελέγχου κλείνει.



Παράμετρος	Προεπιλεγμένη τιμή	Πεδίο ρύθμισης	Μονάδα
Κύκλος	24	[0~72]	h
Χρόνος αποφόρτισης	5	[0~10]	Ελάχιστο







Παράμετρος	Προεπιλεγμένη τιμή	Πεδίο ρύθμισης	Μονάδα
Αρχική θερμοκρασία	45	[28-50]	°C
Σταματήστε θερμοκρασία	42	[25-50]	°C







5.Εικονική οθόνη



5.1Διασύνδεση οθόνης



- Όχι, όχι.	Εικόνα	Λειτουργία	Εξηγήσεις λειτουργίας
1	️️	Το ψυγείο τρέχει	Δείξτε αν το ψυγείο λειτουργεί ή όχι
