220V AC RS232 Σύστημα παρακολούθησης περιβάλλοντος EMU

Σύστημα Παρακολούθησης Περιβάλλοντος Rack 19 ιντσών, Τροφοδοσία 220V AC ή 48V DC

1. Προφίλ Προϊόντος

Η Μονάδα Παρακολούθησης Περιβάλλοντος είναι ένας κεντρικός υπολογιστής παρακολούθησης δικτύου σχεδιασμένος για ενσωματωμένα δωμάτια δικτύου που ενσωματώνει την παρακολούθηση UPS και εκτεταμένα περιβάλλοντα ισχύος. Υιοθετώντας το δημοφιλές στυλ σχεδιασμού rack 19 ιντσών, υποστηρίζοντας τροφοδοσία 220V AC ή 48V DC, υποστηρίζοντας περισσότερες από 12 κατευθύνσεις τιμής μεταγωγής, έξοδο ελέγχου ρελέ πολλαπλών κατευθύνσεων και επέκταση θερμοκρασίας και υγρασίας περιβάλλοντος, με λειτουργίες παρακολούθησης και ελέγχου SMS, πιο ασφαλές και πιο αξιόπιστο. Θα είναι η καλύτερη επιλογή για σύγχρονα δωμάτια υπηρεσίας χωρίς προσωπικό.

2. Χαρακτηριστικό Προϊόντος

1. Τροφοδοσία λειτουργίας: υποστηρίζει τροφοδοσία AC 220V ή DC 48V, πιο ευρέως χρησιμοποιούμενη.

2. Καθολική διεπαφή RS232: σύγχρονη απόκτηση δεδομένων σε πραγματικό χρόνο από UPS.

3. Απομακρυσμένη παρακολούθηση δικτύου SNMP: με διεπαφή δικτύου και διαισθητική εμφάνιση ιστοσελίδας για απομακρυσμένη παρακολούθηση.
4. Ενσωματωμένη παρακολούθηση πεδίου Modbus: Με διεπαφή 485, χρησιμοποιώντας το δημοφιλές πρωτόκολλο modbus, μπορεί να πραγματοποιήσει ενσωματωμένη παρακολούθηση μη δωματίων δικτύου, να σχηματίσει δεδομένα παρακολούθησης ενός δωματίου ή πολλαπλών δωματίων και προαιρετική οθόνη αφής 7 ιντσών ως οθόνη.

5. Έξοδος ελέγχου ρελέ 6 κατευθύνσεων: ευέλικτη διεπαφή ελέγχου εξόδου, η οποία μπορεί να πραγματοποιήσει έλεγχο εξόδου ισχύος και παθητική λειτουργία διακόπτη, όπως έλεγχο ανεμιστήρα, κλιματιστικού και άλλων αντίστοιχων συσκευών διακόπτη ισχύος.

6. Ανίχνευση εισόδου τιμής μεταγωγής 15 κατευθύνσεων: Μπορεί να χρησιμοποιηθεί για την παρακολούθηση διαφόρων εξοπλισμών περιβάλλοντος δωματίου, όπως καπνού, πλημμύρας, ελέγχου πρόσβασης, μαγνητισμού πόρτας κ.λπ.

7. Διεπαφή αλληλεπίδρασης ανθρώπου-υπολογιστή: Η οθόνη LCD ευρείας οθόνης διευκολύνει τους χρήστες να επιβεβαιώσουν τις ρυθμίσεις παραμέτρων και τη λειτουργία του συστήματος.

8. Λειτουργία ένδειξης LED: πιο διαισθητική κατανόηση της κατάστασης λειτουργίας του εξοπλισμού GSM.

9. 4 κατευθύνσεις αναλογικής τιμής: μπορούν να χρησιμοποιηθούν με μια ποικιλία πομπών για την επίτευξη ισχύος, θερμοκρασίας, πίεσης και άλλων πτυχών της ανίχνευσης; εύρος εισόδου: 0-5V.

10. Ενσωματωμένη μονάδα GSM: Υποστήριξη GSM διπλής συχνότητας, 900/1800MHz; πραγματοποίηση απομακρυσμένης λειτουργίας συναγερμού SMS μέσω SMS.

11. Υποστήριξη ευρύτερου φάσματος πρωτοκόλλων UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG και πολλές άλλες εγχώριες και ξένες μάρκες.

3. Απαιτήσεις Διαμόρφωσης Εγκατάστασης

1. Ένα UPS με διεπαφή επικοινωνίας RS-232;

2. Ένας υπολογιστής (με δικαιώματα διαχειριστή) με διεπαφή επικοινωνίας RS-232 και κάρτα προσαρμογέα Ethernet 10M/100M για αρχική ρύθμιση παραμέτρων;

3. Πλήρες περιβάλλον δικτύου;

4. Σειρά επιλογών επέκτασης λειτουργιών για παρακολούθηση δικτύου, παρακολούθηση και διαχείριση ισχύος UPS και περιβαλλόντων δωματίων υπολογιστών και περιφερειακών (προαιρετικό).

4. Εισαγωγή Πίνακα και Ορισμός Θύρας Καλωδίωσης

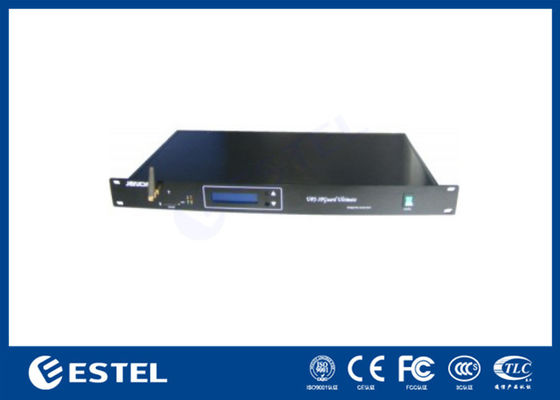

Μπροστινό Πάνελ:

• POWER: διακόπτης on/off;

• P: Διατηρεί σταθερή φωτεινότητα κατά την κανονική λειτουργία；

• R: Δείκτης λειτουργίας; αναβοσβήνει μία φορά ανά δευτερόλεπτο κατά την κανονική λειτουργία;

• S: Το φως κατάστασης αποστολής SMS; το φως διατηρεί σταθερή φωτεινότητα όταν η συσκευή είναι αδρανής και το φως αναβοσβήνει όταν η συσκευή είναι απασχολημένη;

• E: Δείκτης μονάδας GSM; ξεκινά όταν αναβοσβήνει και ξεκινά επιτυχώς αναβοσβήνοντας κάθε δύο δευτερόλεπτα;

• RESET: κουμπί επαναφοράς; παρατεταμένο πάτημα για περισσότερο από 3 δευτερόλεπτα για επαναφορά της μονάδας GSM.

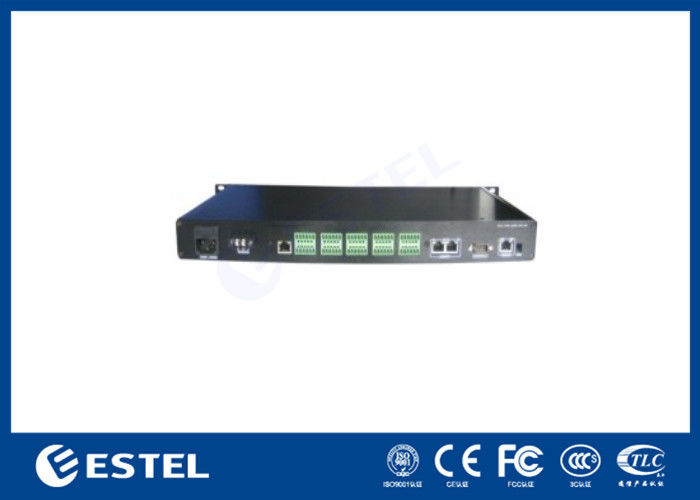

Πίσω Πάνελ:

• AC220V-50(60)Hz : Είσοδος AC 220V (προαιρετικό)

• DC48V/2.5A : Είσοδος DC 48V (προαιρετικό)

• RS485/EXT: Θύρα επικοινωνίας RS485, που χρησιμοποιείται για την επέκταση της θερμοκρασίας και της υγρασίας του περιβάλλοντος παρακολούθησης ή άλλης συσκευής;

• RS232/Device: Διεπαφή επικοινωνίας σειριακής θύρας για διαμόρφωση παραμέτρων και ερώτημα πληροφοριών UPS με PC;

• Ethernet : Διεπαφή Ethernet UTP 10/100M RJ45;

• Default: Διαμόρφωση IP; επαναφορά της προεπιλεγμένης IP όταν το NO.1 κατεβαίνει.
